石墨材料家族大揭秘：氧化石墨烯等与石墨烯啥关系？

在石墨烯问世后的二十年间，这个被誉为"材料之王"的二维晶体，不仅自身保持着极高的科研热度，更带动了整个石墨材料家族的复兴。当我们打开科学文献或产品说明书，"氧化石墨烯"、"还原氧化石墨烯"、"膨胀石墨"等专业名词令人眼花缭乱。这些名称相似的"石墨系"材料之间究竟有何联系？它们与真正的石墨烯又存在怎样的渊源？本文将为您绘制一幅清晰的脉络图。

一、石墨烯

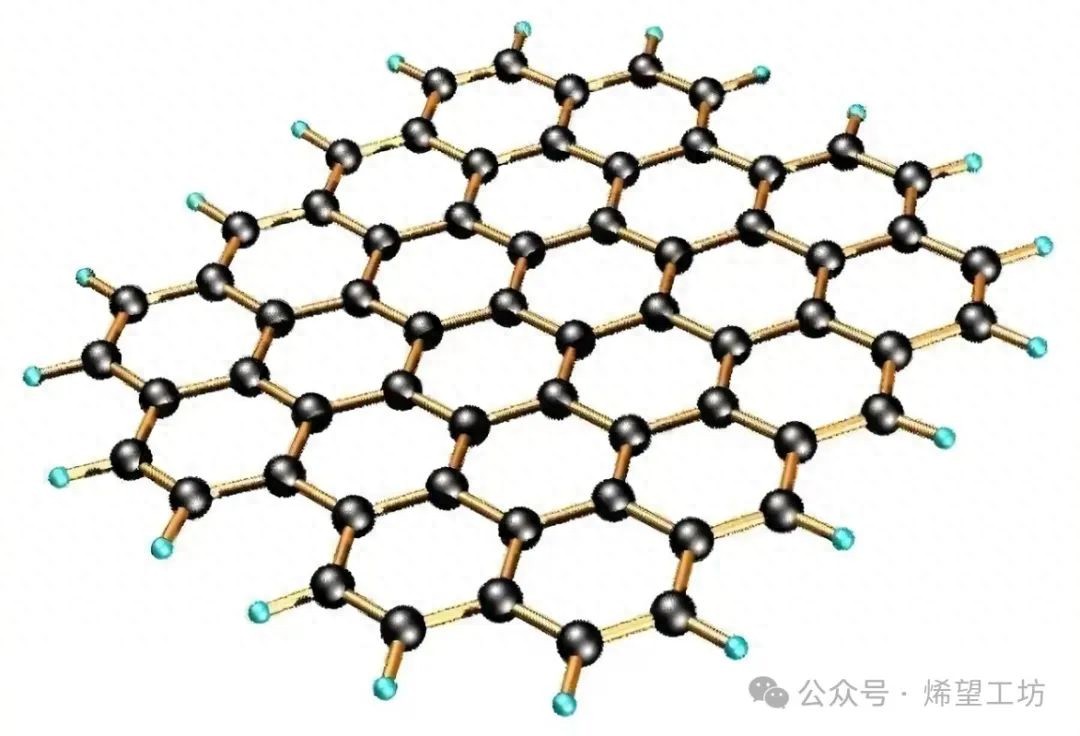

石墨烯是由单层碳原子通过sp²杂化形成的蜂窝状晶体，这种独特的二维结构赋予它惊人的特性：比钢铁强韧200倍的机械强度、超越铜的导电性、高达97.7%的透光率。2004年诺沃肖洛夫用胶带剥离法首次获得石墨烯时，这个厚度仅0.335纳米的二维材料立即颠覆了传统材料学认知。

但完美结构的石墨烯犹如材料界的"艺术品"，其制备难度极大。机械剥离法产量极低，化学气相沉积法成本高昂，液相剥离法难以控制层数。这些技术瓶颈催生了对石墨烯衍生材料的研究热潮，科学家们开始探索通过化学改性获得性能可控的石墨烯相关材料（氧化石墨烯、氧化石墨、还原氧化石墨烯、膨胀石墨等）。

二、成员解码

1. 石墨：母体材料

发现与来源：中国是最早利用石墨的文明之一。考古证据显示，商代（约公元前1600年）已用天然石墨书写文字，这一传统延续至东汉末年（公元220年）才被松烟制墨取代。北魏地理文献《水经注》记载了“石墨山”，其黑色岩石可用于书写，印证了古代对石墨的认知。16世纪，明代工匠将石墨与黏土结合制成耐火坩埚，这是人类最早的碳素制品之一。18世纪欧洲工业革命期间，德国化学家A.G. Werner正式以希腊文“graphein”（意为“书写”）为其命名。19世纪，石墨用途扩展至电极、碳棒和干电池。20世纪初，铅笔制造技术传入中国，石墨被称为“笔铅”，推动了采掘业发展。现代科技的进步使石墨从传统书写工具演变为战略性资源，尤其作为石墨烯的关键制备材料，以及在新能源、核工业等领域占据核心地位。

作为天然存在的层状材料，石墨由多层石墨烯通过范德华力堆叠而成。每层间距约0.335nm，层间易滑动造就其优异的润滑性。工业上通过高温石墨化处理（2800-3000℃）提升其结晶度，获得高纯人造石墨。锂电池负极、电刷、密封材料等传统应用领域，都活跃着石墨的身影。

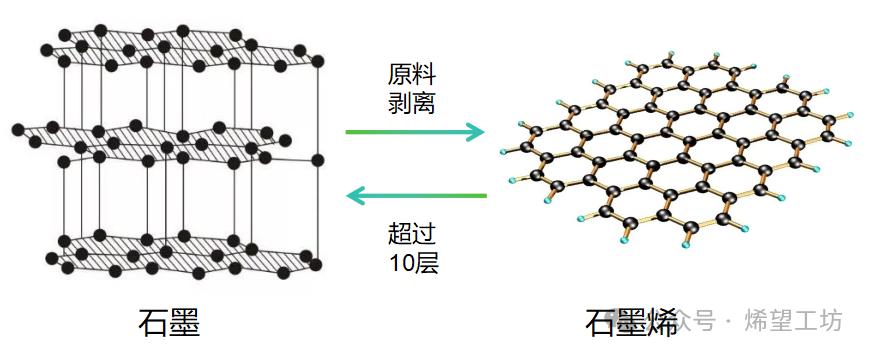

与石墨烯的区别：

2. 氧化石墨（滤饼）：通向石墨烯的化学阶梯

发现与来源：1859年，英国化学家本杰明·C·布罗迪（Brodie）首次通过氯酸钾和浓硝酸的混合液处理石墨，制得氧化石墨，并命名为“石墨酸”。19世纪末至20世纪初，Staudenmaier改进了Brodie法，引入浓硫酸和浓硝酸混酸体系，缩短了反应时间。1958年，Hummers开发了更安全的制备方法，使用浓硫酸、高锰酸钾和硝酸钠作为氧化体系，成为现代工业化制备的基准方法。21世纪，随着石墨烯研究的兴起，氧化石墨作为氧化石墨烯前驱体的潜力被挖掘，成为材料科学的热点。

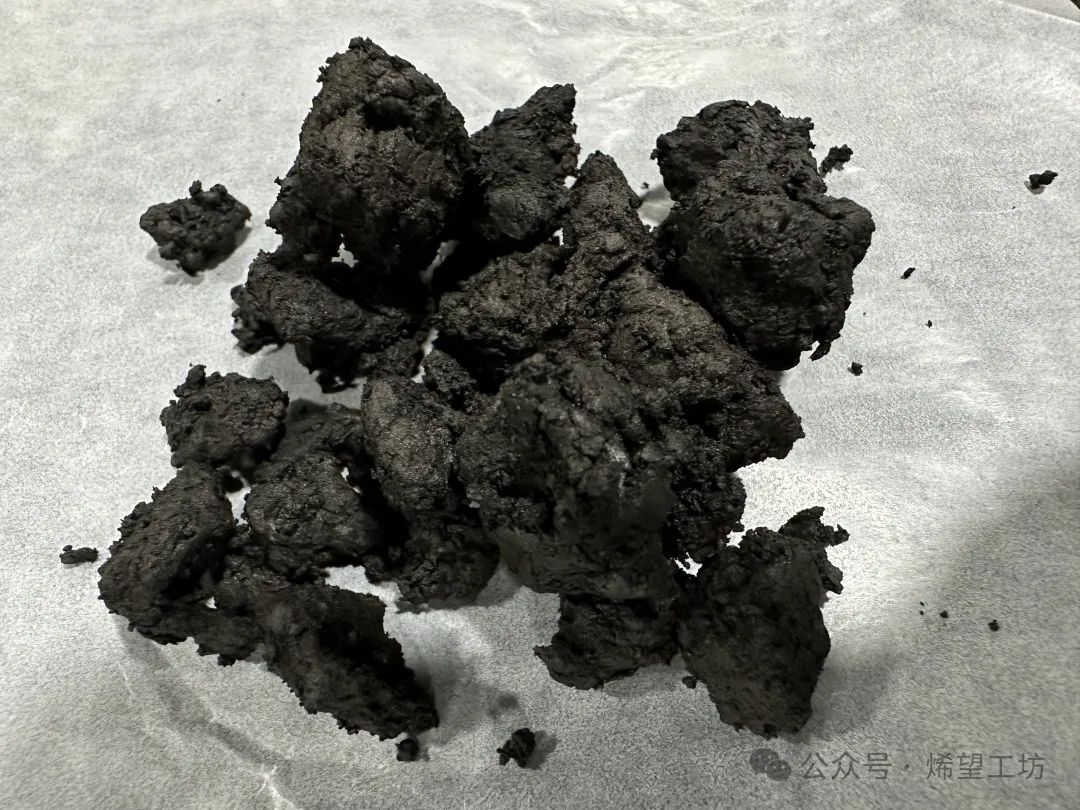

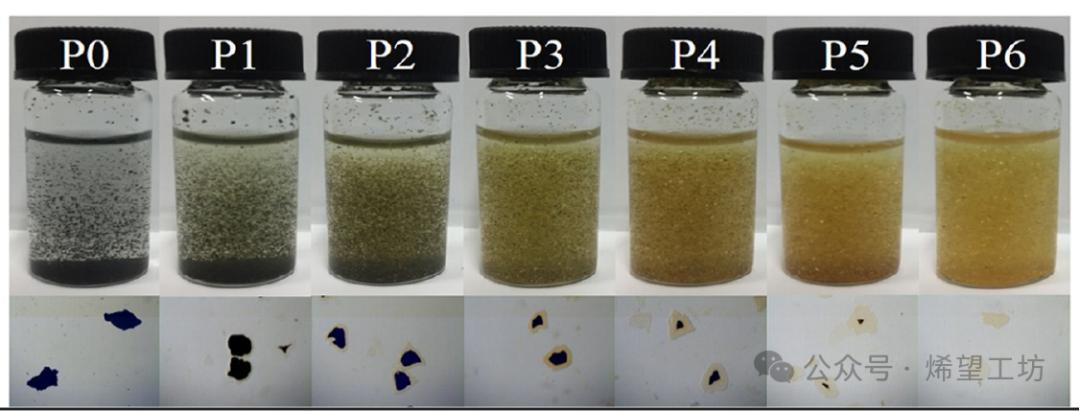

通过浓硫酸/高锰酸钾体系的Hummers法处理，石墨层间插入含氧官能团（羟基、环氧基等），层间距扩大至0.6-1.2nm，形成氧化石墨。石墨逐渐从边缘开始氧化，到石墨完全氧化，由黑色石墨片变成亮黄色氧化石墨片。这种深棕色固体虽导电性下降，但具备优异的水分散性。可视为氧化石墨烯的前驱体，其层间含氧基团为后续功能化改性提供了反应位点。

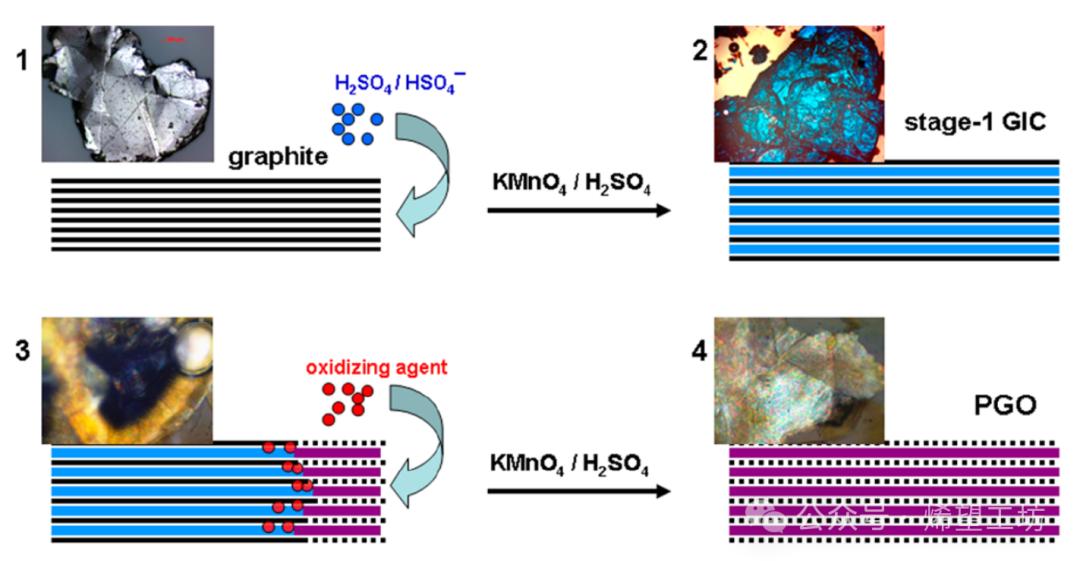

(ACS Nano 2014, 8, 3060–3068)

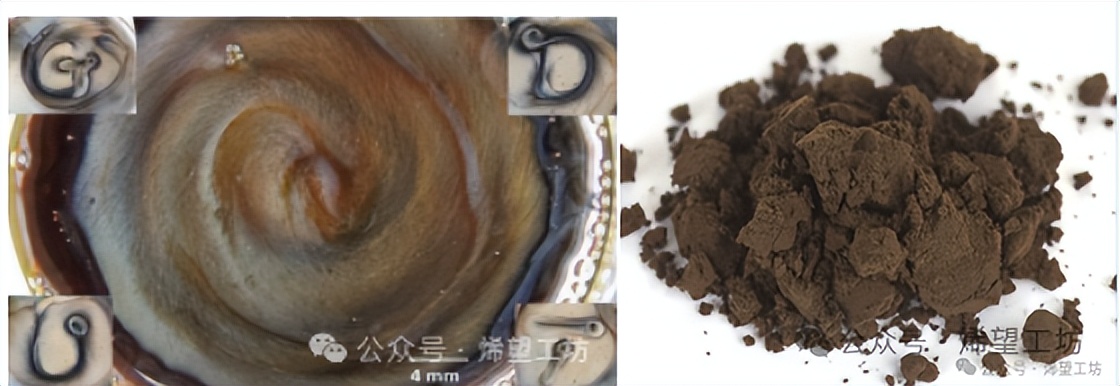

(Chemical Engineering Science 176 (2018) 319–328)

3. 氧化石墨烯（GO）：单层结构的突破

发现与来源：Sasha Stankovich等人（Ruoff团队）于2006年发表的论文中，首次系统描述了氧化石墨经水洗至中性后通过超声剥离制备氧化石墨烯的完整工艺。该研究明确指出，水洗步骤用于去除Hummers法残留的硫酸、锰离子等杂质，并通过超声空化效应实现层间剥离。这一研究为氧化石墨烯的规模化制备奠定了基础，并验证了水洗对产物分散性和稳定性的重要性。2007年，Tour团队改进了Hummers法，强调水洗和离心步骤对剥离效果的影响，提出通过控制pH值减少官能团破坏。之后科研工作者对氧化石墨制备得到氧化石墨烯进行了大量的研究报道。

当氧化石墨经过水洗超声剥离，即可获得单层或少数层的氧化石墨烯。其表面密布含氧官能团，这些"化学伤疤"虽破坏完美晶格，却赋予材料独特性能：水溶液中稳定分散、表面反应活性高、生物相容性好。在柔性传感器、药物载体、复合膜材料等领域，GO展现出广阔应用前景。

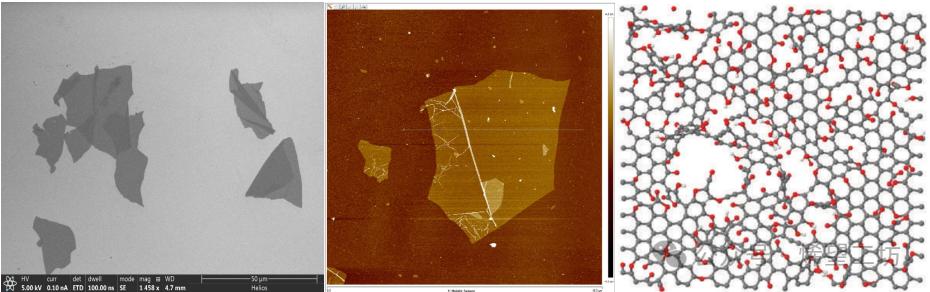

与石墨烯的区别：

4. 还原氧化石墨烯（rGO）：缺陷中的功能之美

发现与来源：Boehm团队在1962年首次报道了氧化石墨的化学还原实验。他们发现，在碱性条件或使用水合肼、硫化氢等还原剂时，氧化石墨的含氧基团被部分去除，生成碳纳米片层结构。这被视为化学还原法的雏形，但当时尚未明确“石墨烯”概念。2007年：Ruoff团队的里程碑研究，研究了水合肼对氧化石墨烯的还原工艺。他们通过超声剥离氧化石墨获得单层氧化石墨烯分散液，再经水合肼在80°C下回流还原制备rGO。尽管产物存在团聚问题，但通过表面活性剂（如聚苯乙烯磺酸钠）的非共价修饰，成功抑制团聚并获得稳定分散液。2010年报道的1500°C高温处理结合惰性气体保护，显著提升了rGO的导电性。2010年代后期，研究者进一步发现2000°C以上的高温可部分修复石墨烯的晶格缺陷，但能耗高且难以规模化。2010年：朱彦武等人首次提出微波辅助还原氧化石墨烯的方法，利用微波快速加热GO并诱导其层间气体（如CO₂）爆发性释放，实现高效剥离和还原。氧化石墨烯还原工艺的发现源于20世纪中期的化学研究，并在21世纪初石墨烯概念明确后迎来技术爆发，逐步形成化学、高温、微波还原的多元化技术路线。

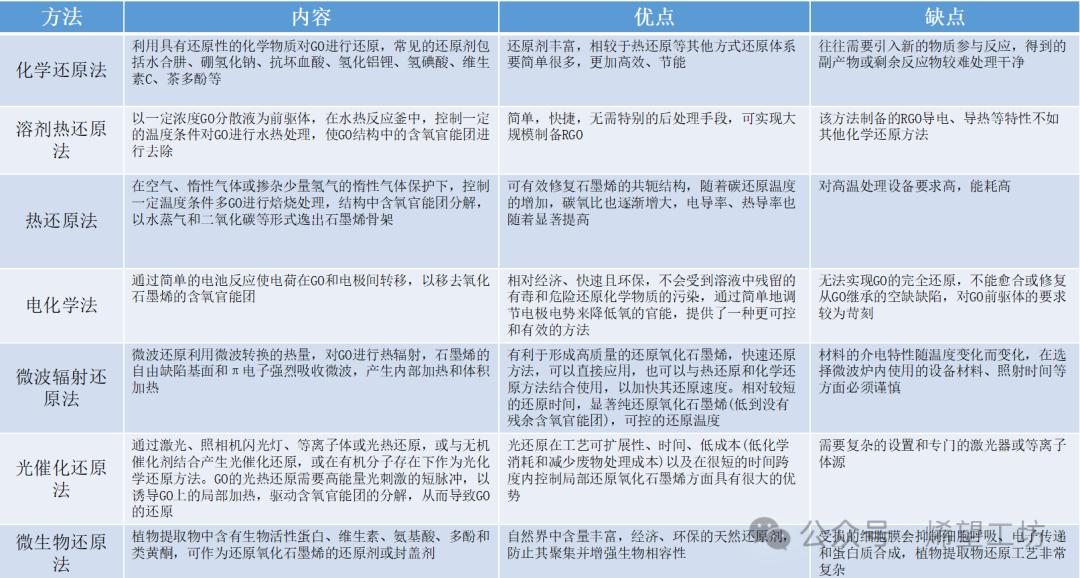

通过还原剂化学还原、溶剂热、热退火、电化学法、微波辐射还原法或光还原、微生物还原法等去除GO中的含氧基团，得到还原氧化石墨烯。虽然结构缺陷导致导电性不及本征石墨烯（电导率约10² S/m），但比GO提升4-5个数量级。这种"不完美的完美"材料在超级电容器、电磁屏蔽、催化载体等领域大放异彩。

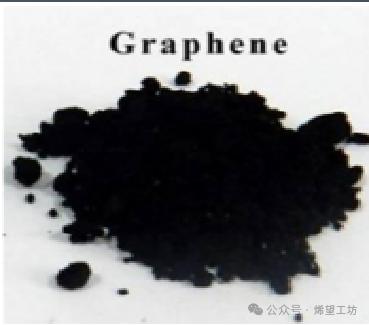

与石墨烯的区别：

5. 膨胀石墨：结构魔术

发现与来源：19世纪60年代初期：英国化学家Benjamin C. Brodie在1860年代初期首次通过化学氧化法处理天然石墨，将硫酸、硝酸等强酸与石墨反应后高温加热，观察到石墨体积膨胀的现象，形成了具有多孔结构的碳材料。这一发现被认为是膨胀石墨（即蠕虫状多孔碳材料）的最早科学记录。Brodie的研究奠定了插层反应的实验基础，但当时并未明确描述其微观结构和应用潜力。1947年，英国科学家Morro在研究球墨铸铁时意外发现蠕虫状石墨结构，但当时被视为球化失败的产物，未受到重视。直到1952年，俄罗斯科学家 Radushkevich和 Lukyanovich通过透射电镜（TEM）首次观察到催化生长的中空碳纤维结构（即早期碳纳米管），其形态与蠕虫状多孔碳材料存在相似性。20世纪50年代后，Hummers法、电化学法等推动工业化生产，结合现代表征技术（如TEM）揭示了其多孔特性。

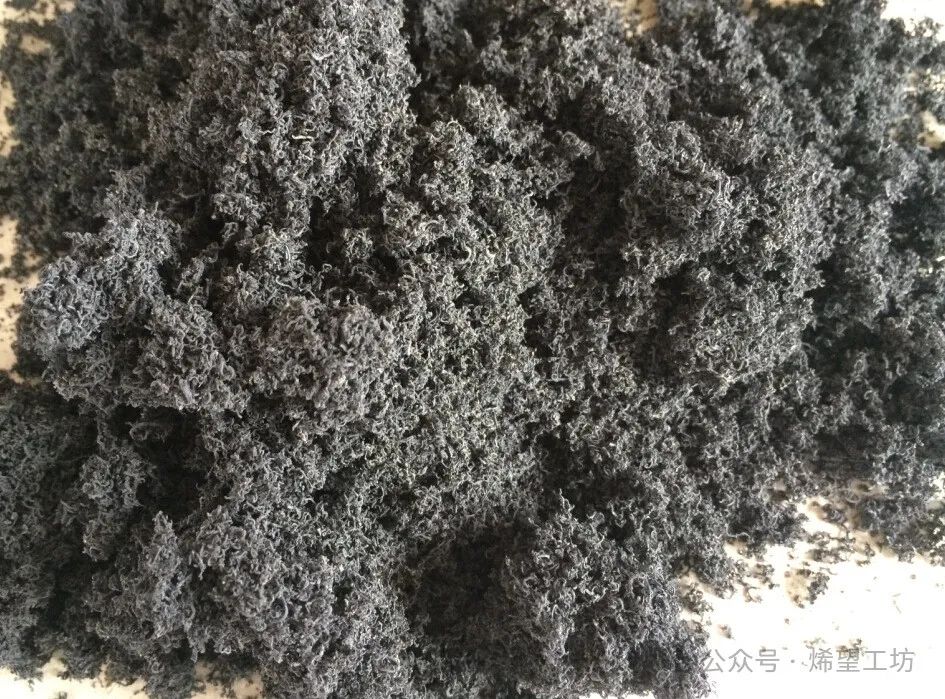

将石墨经浓硫酸插层、高温瞬时加热（>900℃），层间化合物急剧分解产生高达300倍的体积膨胀，形成蠕虫状膨胀石墨。这种多孔材料兼具石墨的耐腐蚀性和超大比表面积（可达50m²/g），在密封材料、吸附剂、阻燃剂等领域具有不可替代性。

与石墨烯的区别：

三、血缘图谱

从石墨到石墨烯，人类不断通过氧化、剥离、膨胀、还原等手段，让这个石墨烯材料家族衍生出形态各异的“科技分支”。它们或如GO般亲水温和，或如膨胀石墨般蓬松多孔，或如rGO般试图重拾荣耀。理解它们的“血缘图谱”，不仅能避免被市场炒作误导，更能洞察未来材料创新的方向。
