继电器三极管开关电路设计要点

01电路原理

三极管开关电路是一种常用的电气驱动方式，适用于继电器、电磁阀、水泵以及LED等电气部件的驱动。本文将重点介绍继电器驱动电路的设计，其电路原理如图1所示。

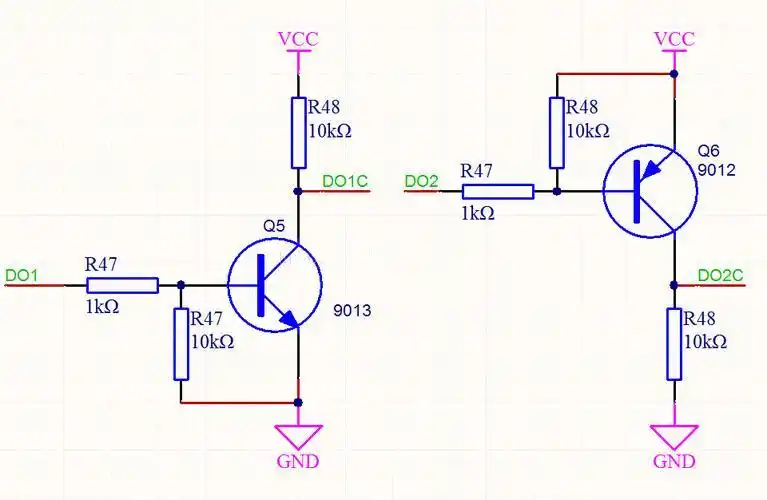

> 三极管开关电路

在电路中，三极管是电路的关键部分，需在饱和区和截止区切换。开关作用的三极管在电路中扮演着至关重要的角色，它需要在饱和区和截止区之间切换。为了确保三极管能够有效地工作在饱和区，设计时必须考虑提供足够的基极输入电流或放大倍数，使集电极电流Ic小于βIb。如果三极管误入线性放大区，将会导致耗散功率急剧上升，进而引发过热甚至损坏的问题。

> 继电器的作用和问题

继电器常被用于控制大电流负载，例如加热管和电机。图1所示的电路中，当主控输出高电平时，NPN三极管Q1的基极会接收信号，导致三极管饱和导通。这样一来，继电器线圈中便会有电流通过，从而产生磁场吸合内部的弹片，使输出回路闭合。相反，当主控输出低电平时，三极管会截止，继电器线圈中的电流会断开，进而断开输出回路。继电器用于控制大电流负载，其动作和释放电压需要匹配，确保正确切换，避免反电动势损害。

> 元器件的作用

此外，电路中还包含多个元器件，它们各自发挥着关键作用。电阻R2为三极管提供必要的基极电流，同时进行限流，以确保三极管能够稳定地工作在饱和区。而电阻R3则确保在三极管基极输入端开路时，基极电位与发射极电位相等，从而使三极管能够可靠地截止。电阻R2提供基极电流，R3在开路时平衡基极电位，二极管钳位电压保护三极管，合理配置确保电路稳定。

02计算选型

> 继电器选型

在继电器选择方面，需依据实际控制的负载功率来确定。本设计选用的是5A规格的继电器，其部分参数详见图2。由图可知，该继电器的接通触点动作电压需≥9V，而断开触点释放电压则≤0.6V，同时线圈电阻为320R。因此，在设计三极管开关电路时，必须确保继电器在开通和截止状态下的电压均能满足这些参数要求。根据负载功率选择合适的继电器，确保通断电压参数匹配，选用5A规格继电器并确认线圈电阻和触点参数。

根据这些要求，我们选择了1N4148型号的二极管，其反向电压VR为75V，正向电流IF为200mA，而最大正向电流IFRM可达450mA。这样的选择能够满足我们的应用需求，如图5所示。

> 三极管和二极管的选择

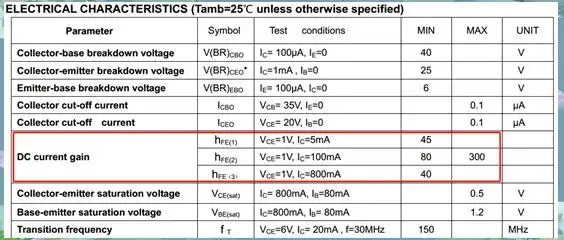

图3展示了M8050三极管的详细规格参数。在选择二极管时，我们选择M8050三极管和1N4148二极管，确保反向电压和正向电流满足要求，保持稳压和电流管理。

> 电阻和RC Snubber

电阻R2和R3的选取：为了确保三极管能稳定工作在饱和区，其基极电流需要足够大，通常至少应是使用hFE参数计算所得基极电流的1.5倍。在此例中，负载电流IC为37.5mA，而三极管的最小hFE值为45，因此基极电流IB可计算为37.5mA除以45，得到0.83mA，最终我们选取两倍于此值，即2mA。由于三极管的发射极接地，其电位为0V，而基极电位需比发射极高0.6V，所以当输入信号为3.3V时，电阻R2两端的压降为（3.3-0.6）V，即2.7V。据此，我们可以计算出R2的阻值为2.7V除以2mA，得到1.35KΩ，但实际选取时我们采用了1KΩ。至于电阻R3，由于其流过的电流相对较小，且对整体电路的影响可以忽略，因此在本设计中我们将其取值为10KΩ，这样流过的电流仅为0.06mA，确实可以忽略不计。但需要注意的是，电阻R2用于基极电流控制，R3影响小，可忽略，但需控制在合理范围，RC Snubber用于吸收反向电动势，保护触点。

RC Snubber吸收电路的应用：继电器的一个潜在问题是，当其触点控制的负载为感性负载时，在触点断开的瞬间，由于电感的自感效应会产生巨大的反向电动势，这可能导致继电器的触点产生拉弧现象，进而影响其寿命和EMC性能。为了避免这一问题，我们需要在继电器的触点两端并联一个RC吸收电路。具体来说，电阻R1我们选取0.5W~1W、阻值约为100Ω的金属氧化膜电阻，而电容C1则选择0.1uF的交流安规X电容。如果继电器触点控制的负载不是感性负载，那么这个RC吸收电路就可以省略。
