在低压电机控制回路的设计与应用中，断路器（开关）、接触器和热继电器是三大核心保护与控制元件。它们各司其职、协同配合，共同保障电机安全可靠地启动与持续运行。那么，在实际工程设计中，这三类关键器件应如何科学选型？本文将为您简明扼要地梳理选型要点。

一、电机启动回路的核心元件组成

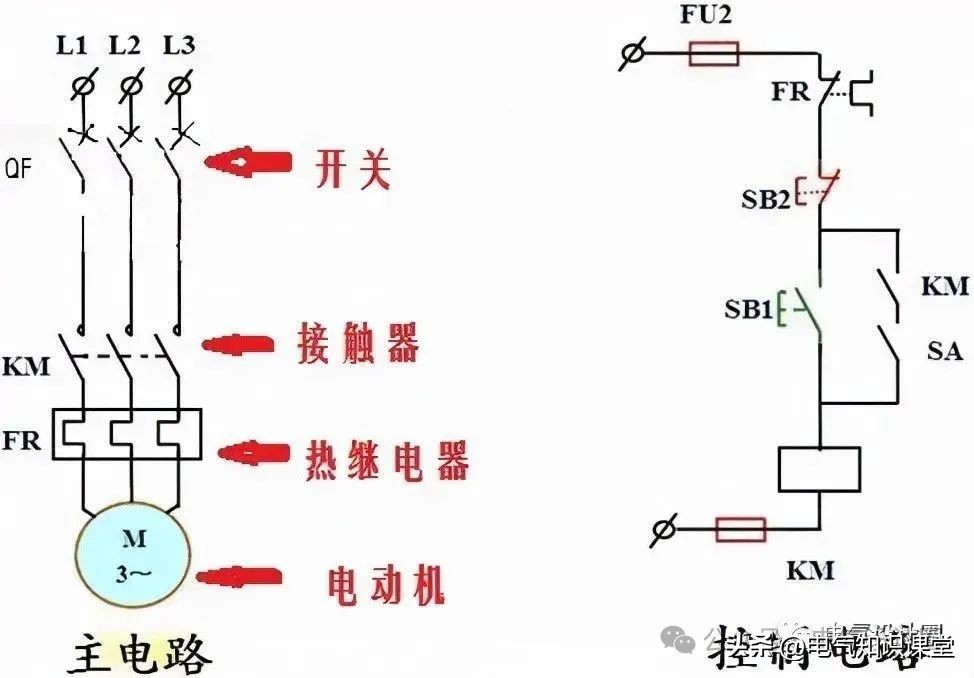

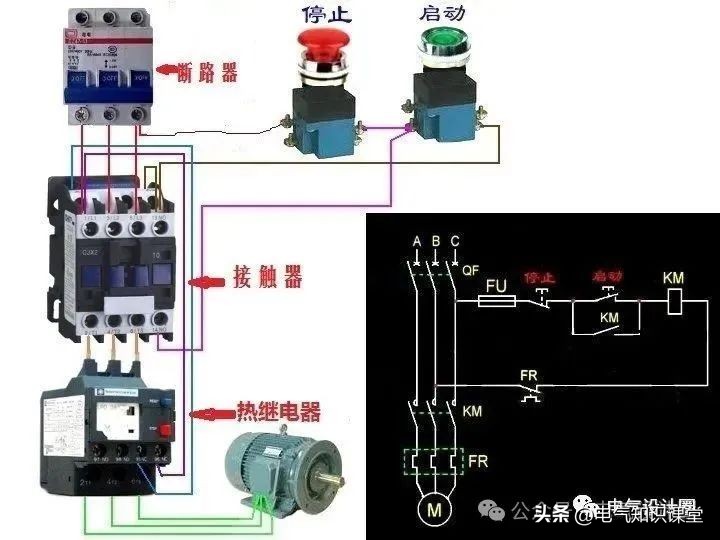

典型的低压电机启动回路由以下三个主要元件构成：

1. **断路器（空气开关）**：负责主电路的通断控制及短路、过载保护；

2. **接触器**：实现电机的频繁启停控制；

3. **热继电器**：提供电动机过载保护，防止因长时间过流导致绕组损坏。

三者分工明确，缺一不可，合理选型是系统稳定运行的基础。

二、断路器选型要点

断路器作为电源侧的第一道保护屏障，选型需重点关注以下三个方面：

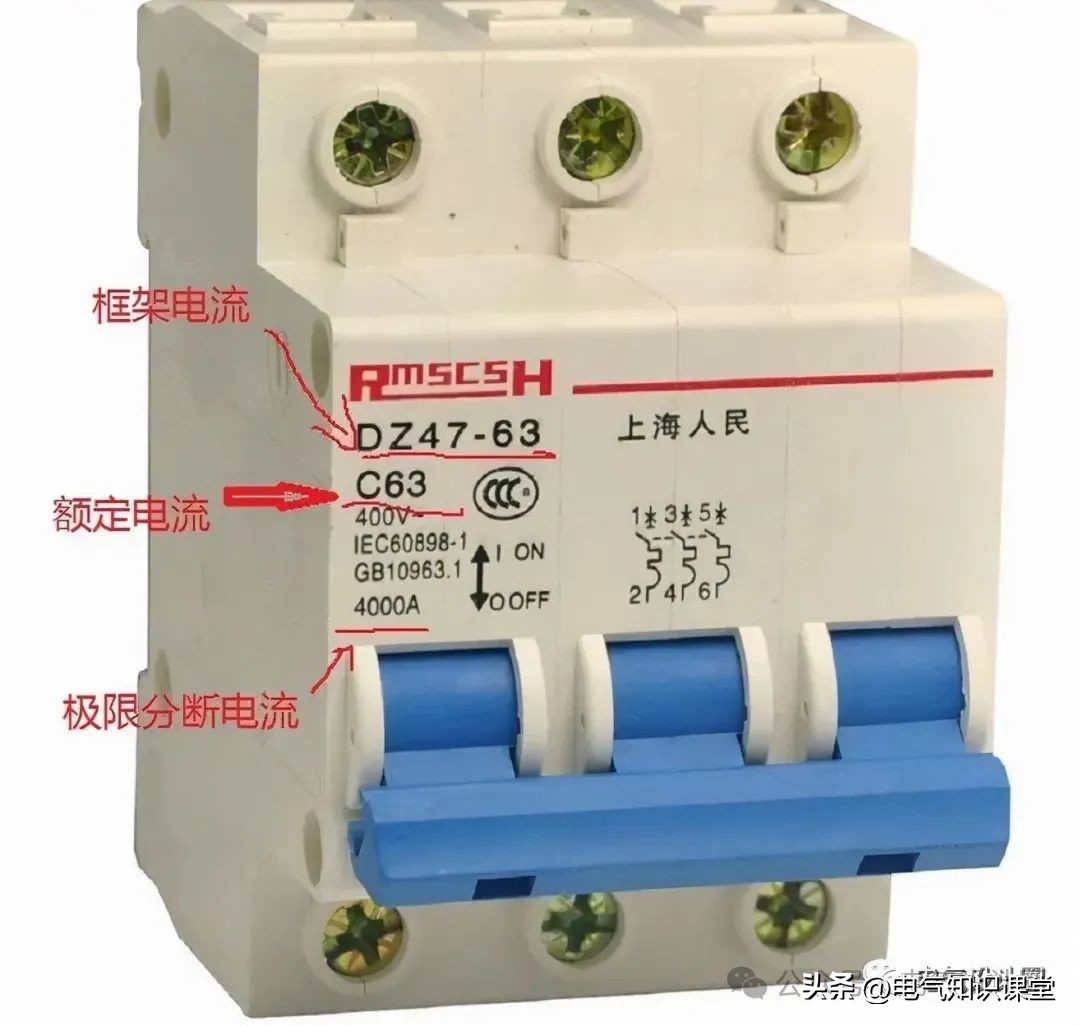

1. **额定电压匹配**

断路器的额定电压应 ≥ 线路工作电压，确保绝缘性能和操作安全性。

2. **额定电流与脱扣器匹配负荷电流**

- 断路器本体额定电流 ≥ 线路计算负荷电流；

- 过电流脱扣器的整定电流也应满足负载需求。

3. **开断能力（遮断容量）足够**

断路器的极限短路分断能力必须大于安装点可能出现的最大短路电流，以保证故障时能可靠切断故障回路。

4. **选用“D型”脱扣曲线**

- “C型”适用于照明等轻载启动场合；

- “D型”具有更高的瞬时脱扣阈值（通常为额定电流的10~20倍），专为电机类重载启动设计，可有效避免启动电流冲击引起的误跳闸。

因此，**电机回路必须选用D型断路器**，常见如DZ系列小型断路器（含漏电保护功能时亦可选用带漏保的型号）。

三、接触器选型原则

接触器承担电机的频繁接通与分断任务，选型关键在于匹配电机的工作特性：

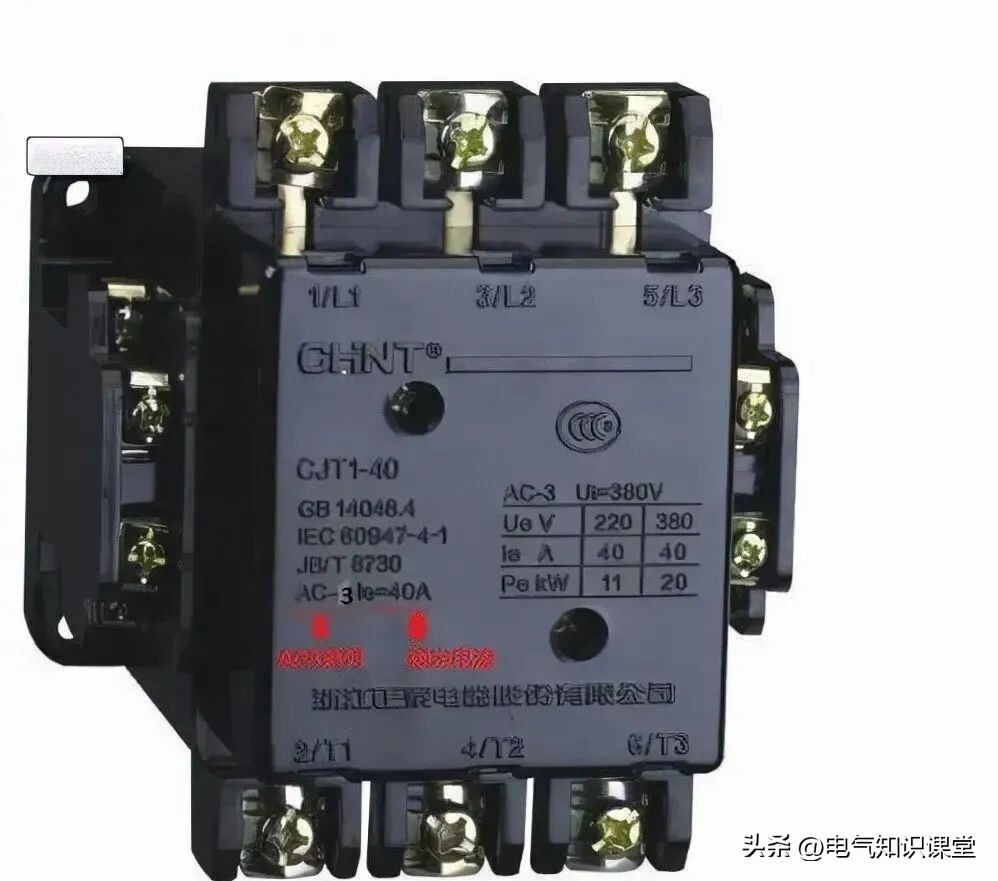

1. **按启动电流选择额定参数**

电机启动瞬间电流可达额定电流的6~8倍，因此建议：

**接触器额定电流 ≥ 电机启动电流 × 1.5**，留出足够裕量，提升使用寿命与可靠性。

2. **选用AC-3使用类别**

- AC-3适用于鼠笼式异步电动机的启动与分断（运行中切断停车）；

- 若涉及频繁点动或反接制动，则考虑更高要求的AC-4类别。

一般常规电机控制回路推荐选用 **AC-3级交流接触器**。

四、热继电器选型方法

热继电器主要用于电动机的过载保护，其动作特性需与电机发热特性相匹配：

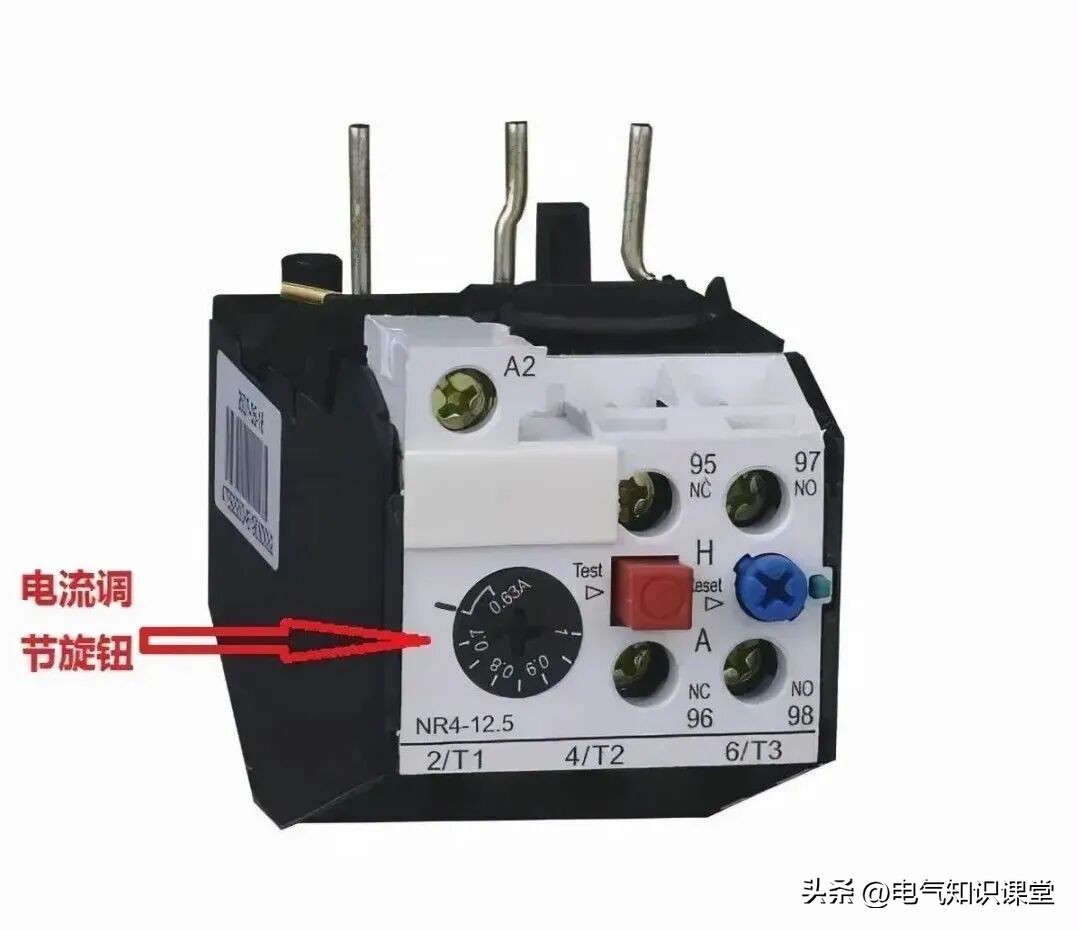

- 对于长期连续运行或间断长期工作的电机，通常按照电机的**额定电流**进行选型；

- 热继电器的整定电流建议设置为：

**0.95 ~ 1.05 倍电机额定电流**；

- 或取热继电器整定范围的中值等于电机额定电流，再根据实际工况微调，确保既能有效保护又不致误动作。

> 注：现代控制中也可采用电子式热继电器或电动机综合保护器，具备更精准的保护特性和远程监控功能。

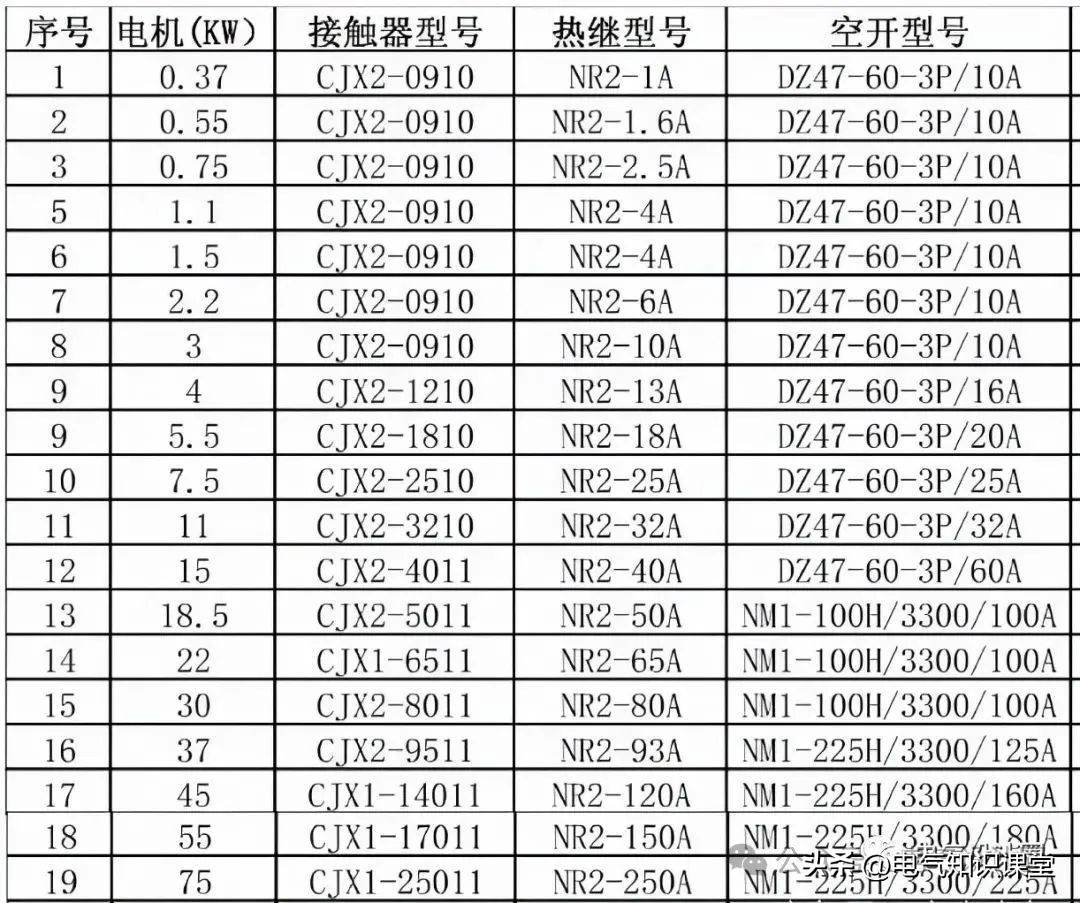

五、典型元件选型配合参考表（以某主流品牌为例）
