初中物理电学起步阶段，最让学生头疼的就是电路的连接与设计。很多同学一看到“串联并联”“多开关控制”就发懵，要么实物图连错，要么电路图画不对，考试时这部分分值白白流失。

其实电路设计根本没有想象中那么难，核心就是抓准“元件连接关系”和“开关控制逻辑”。今天就把电路连接与设计的核心干货，结合经典例题拆解清楚，不用复杂公式，纯靠逻辑就能吃透，帮你轻松拿下电学基础分。

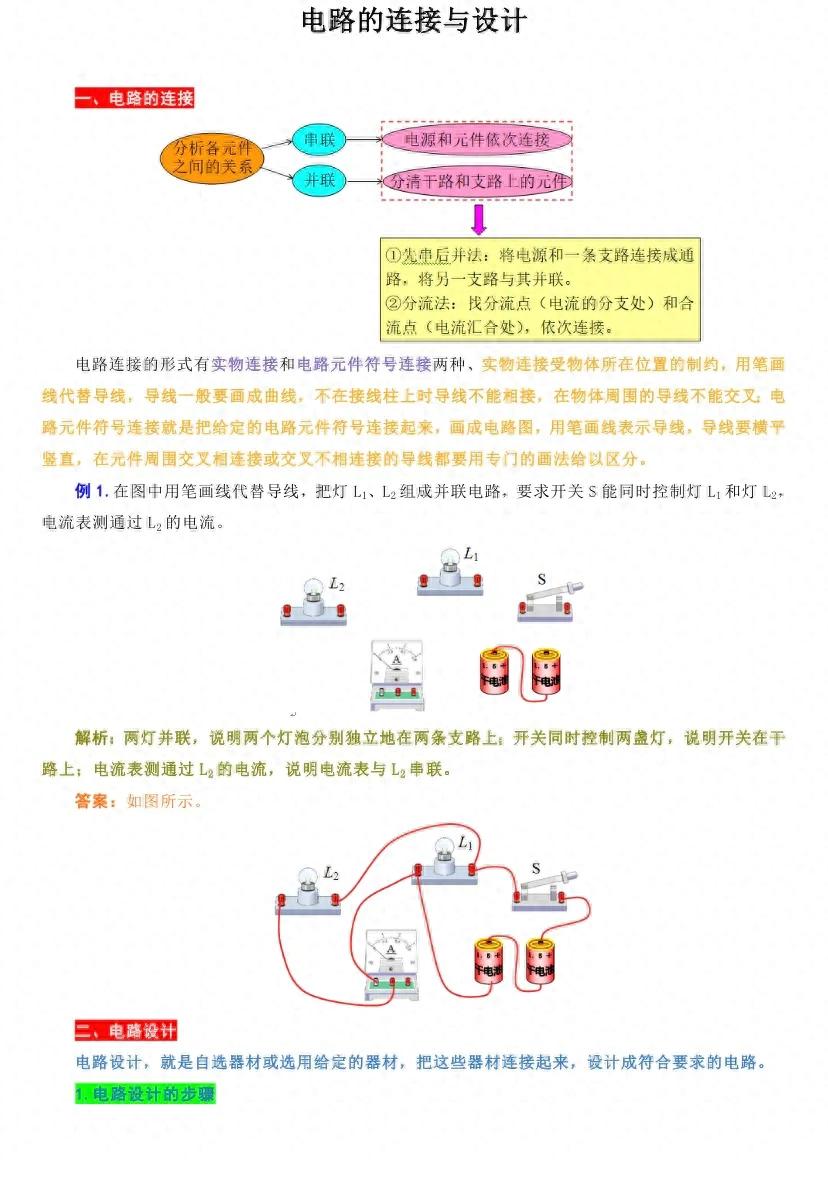

先从最基础的电路连接说起，电路连接主要分串联和并联两种形式，实物连接和电路图绘制的规则要记牢。串联就是电源和所有元件依次连成一条通路，没有分支；并联则是要先分清干路和支路，元件分别接在不同支路上，干路控制整个电路。

实物连接有个小技巧，导线要用笔画线代替，尽量画成曲线，除了接线柱之外，导线不能相接，也不能在元件周围交叉。画电路图时，导线要横平竖直，元件符号摆放整齐，交叉相连或不相连的导线，要用专用画法区分，这样才能避免因作图不规范丢分。

举个经典例子，要把两个灯泡连成并联电路，要求开关同时控制两个灯泡，电流表只测其中一个灯泡的电流。这里的关键逻辑是，并联意味着两个灯泡各走一条支路，开关同时控制，说明开关必须在干路上，电流表测哪个灯泡，就和哪个灯泡串联在同一条支路上。理清这个逻辑，实物图和电路图就能轻松画对。

接下来是电路设计的核心步骤，这是解决所有设计题的“万能公式”。第一步要仔细审题，明确题目给出的器材，比如电池组、开关、灯泡、电铃这些，知道手里有什么才能开始设计。第二步是弄清电器之间的连接关系，是串联还是并联，这是电路的基础框架。第三步要熟记开关和用电器的控制关系，哪个开关控制哪个用电器，必须精准对应。

第四步根据前面的分析画草图，把元件的位置和连接方式先勾勒出来。最后一步最关键，对照题目要求逐一检查，比如电流路径是否正确、开关控制作用是否达标、有没有短路或断路的情况，确认无误后再画出正式的电路图。

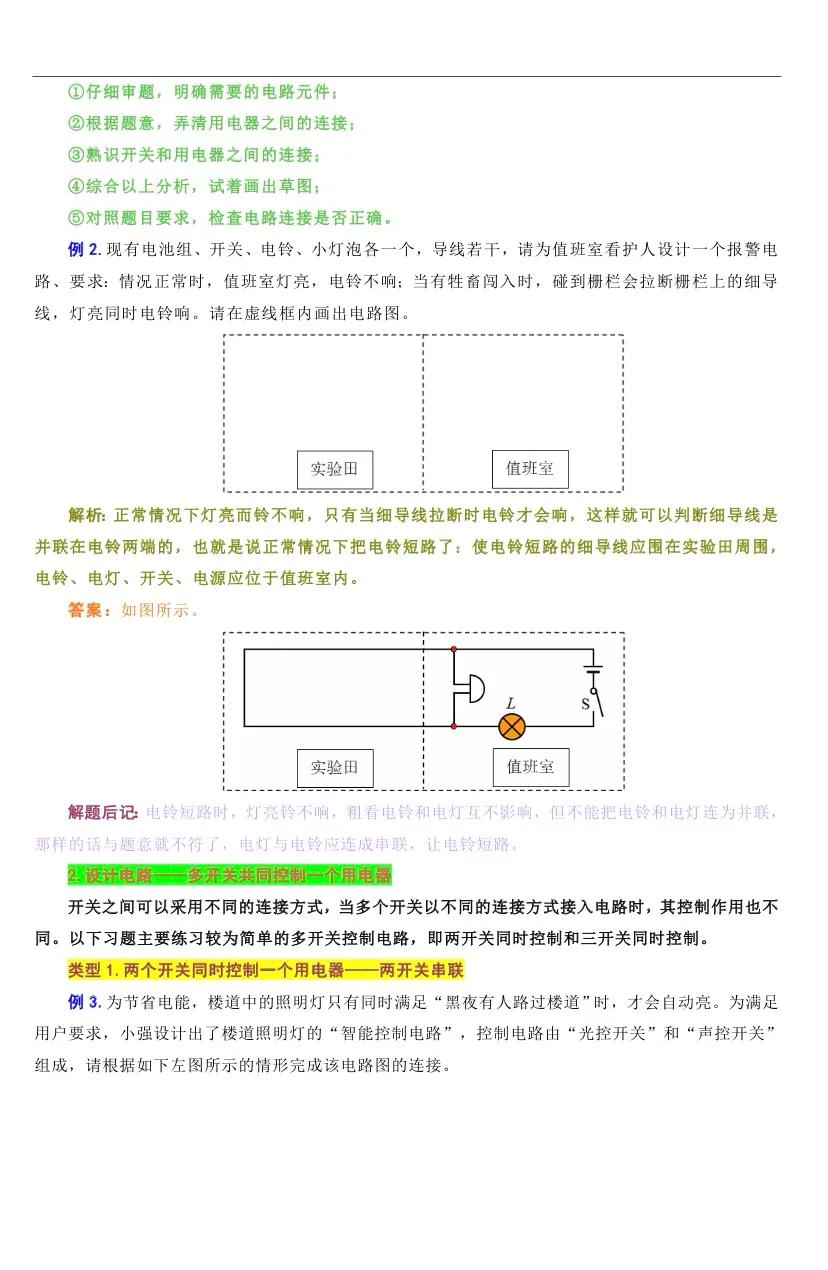

电路设计题有很多经典题型，掌握每种题型的逻辑，就能举一反三。第一种是“短路控制型”，比如值班室报警电路的设计，正常情况下灯亮铃不响，牲畜闯入拉断细导线后，灯亮铃响。这里的核心是，细导线要并联在电铃两端，正常时把电铃短路，拉断后短路解除，电铃就会响，而电灯和电铃要串联，才能保证灯一直亮。

第二种是多开关控制电路，这是考试的高频考点，主要分串联和并联两种情况。两个开关同时控制一个用电器，如果要求“两个开关都闭合，用电器才工作”，那开关就是串联；如果“任意一个开关闭合，用电器都能工作”，那开关就是并联。

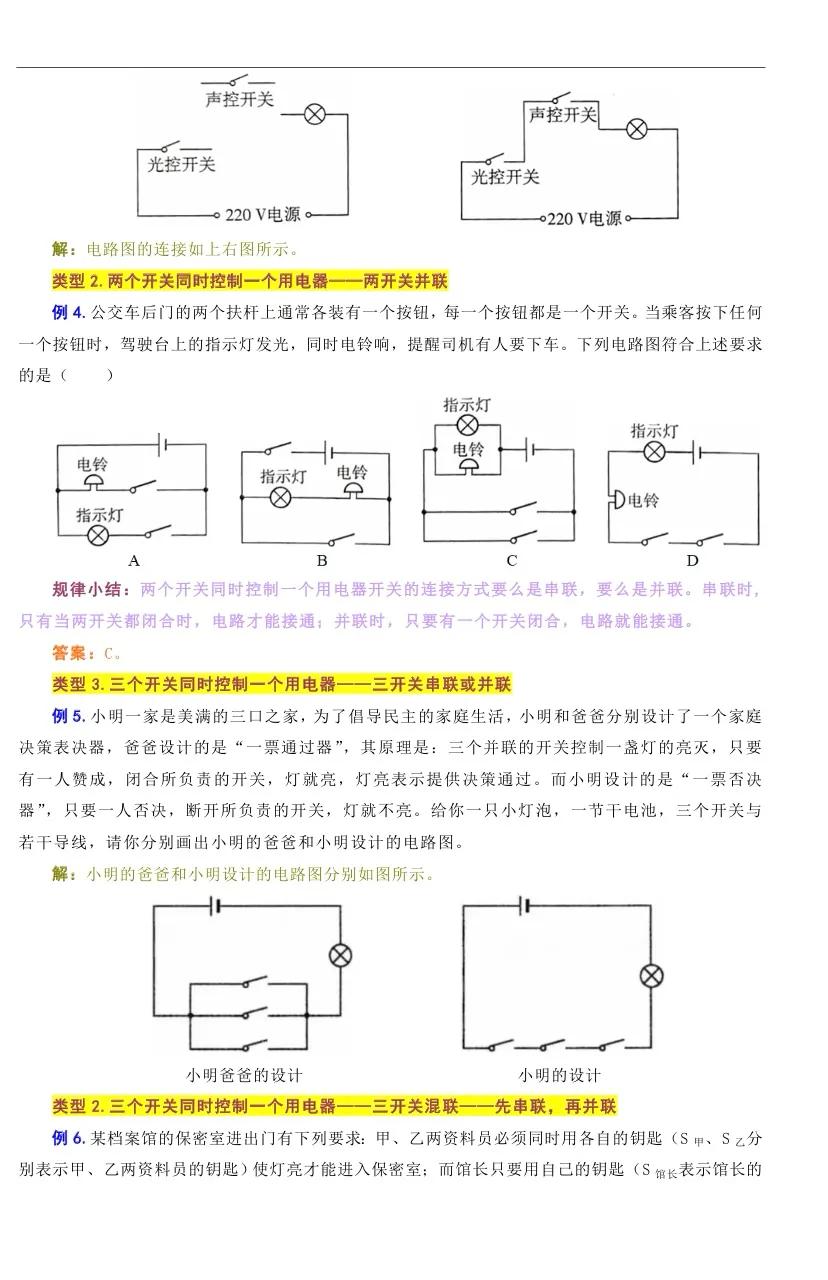

比如楼道里的智能照明灯，要同时满足“黑夜”和“有人经过”才会亮，光控开关和声控开关就必须串联，只有两个开关都闭合，电路才能接通。而公交车后门的下车按钮，按任意一个都能让指示灯亮、电铃响，这两个按钮开关就是并联，干路上接指示灯和电铃即可。

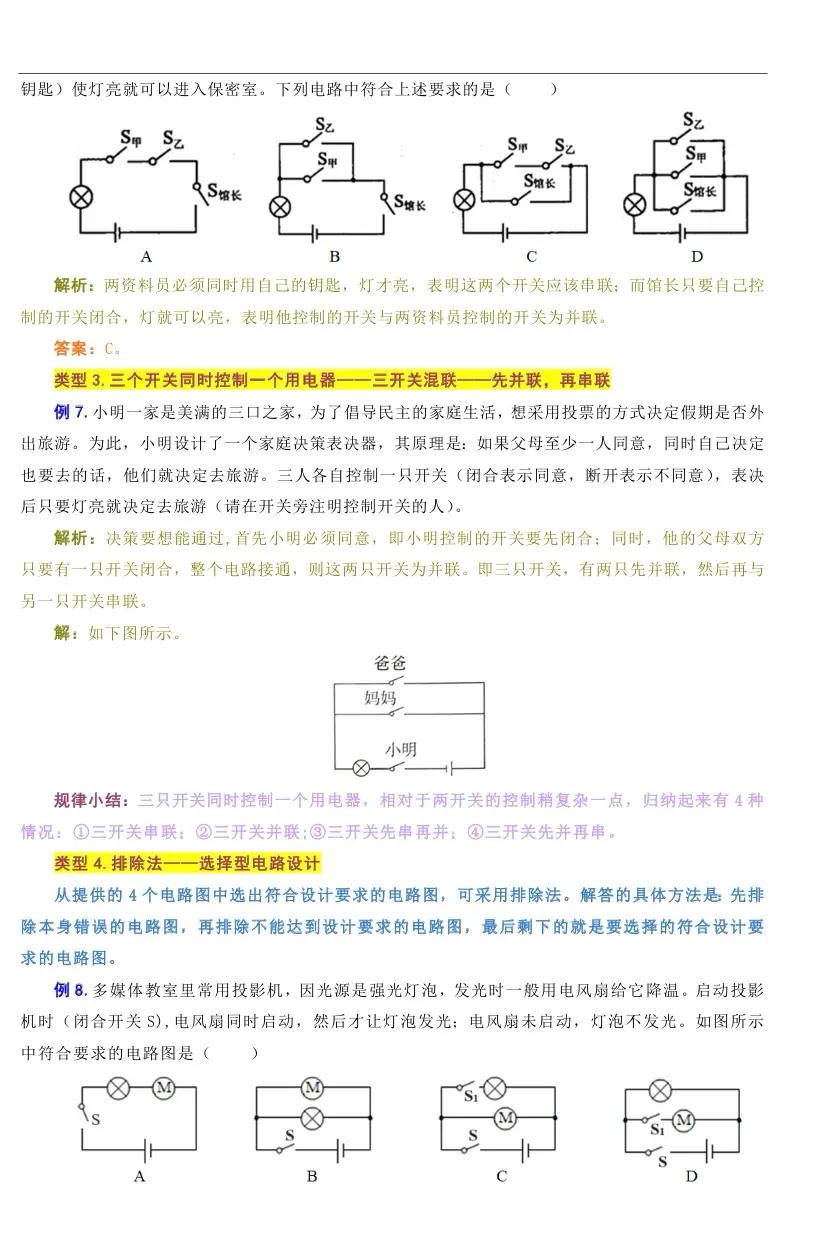

还有更复杂的三开关控制，比如家庭决策表决器，“一票通过”就是三个开关并联，只要有一个闭合，灯就亮；“一票否决”就是三个开关串联，只要有一个断开，灯就不亮。还有的题目要求“小明同意，且父母至少一人同意”灯才亮，这就需要先把父母的开关并联，再和小明的开关串联，理清逻辑就不会出错。

除了直接设计，选择题形式的电路设计题，可以用“排除法”快速解题。先排除本身有错误的电路图，比如短路、断路的情况，再排除不符合题目控制要求的，最后剩下的就是正确答案。

比如投影仪的降温电路，要求启动时电风扇先转，灯泡后亮，电风扇不转灯泡就不亮。这时候就看选项里，哪个电路图能让电风扇单独在干路工作，灯泡在支路由开关控制，不符合这个逻辑的直接排除，很快就能选出正确答案。

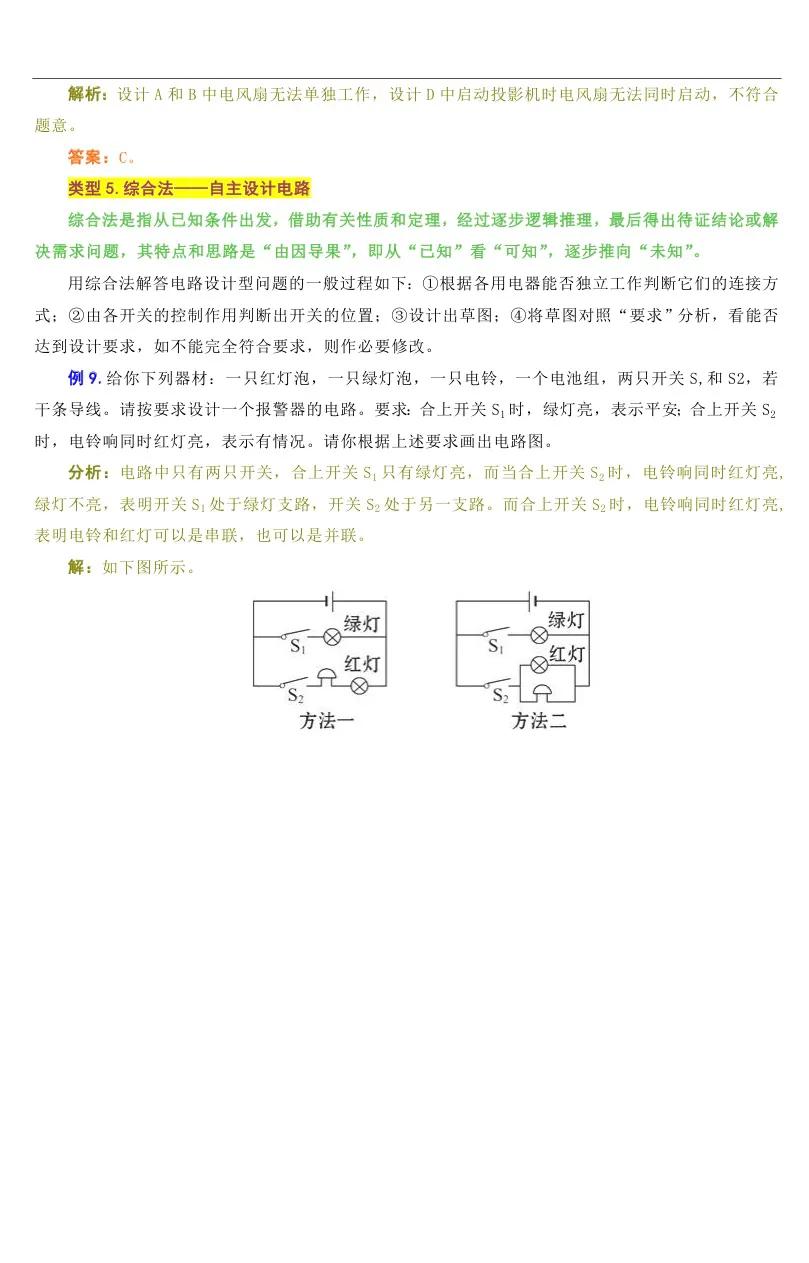

还有“综合法”设计电路，核心是“由因导果”，从已知条件出发推导出电路连接方式。比如报警电路设计，闭合第一个开关只有绿灯亮，闭合第二个开关电铃响且红灯亮、绿灯灭。这里能看出，绿灯和红灯、电铃分属不同支路，第二个开关闭合时会切断绿灯支路，同时接通红灯和电铃的支路，理清这个因果关系，电路图就呼之欲出了。

电路设计的核心从来不是死记硬背，而是理清“连接关系”和“控制逻辑”。把这些核心方法和经典题型吃透，不管题目怎么变，都能轻松应对。
