在液压系统中，液压泵是核心动力元件，其性能直接决定系统的运行效率与稳定性。本文将从基础原理到核心参数，再到主流类型的结构特点，并结合文末PPT，全方位拆解液压泵知识。

一、液压泵核心基础：原理与工作条件

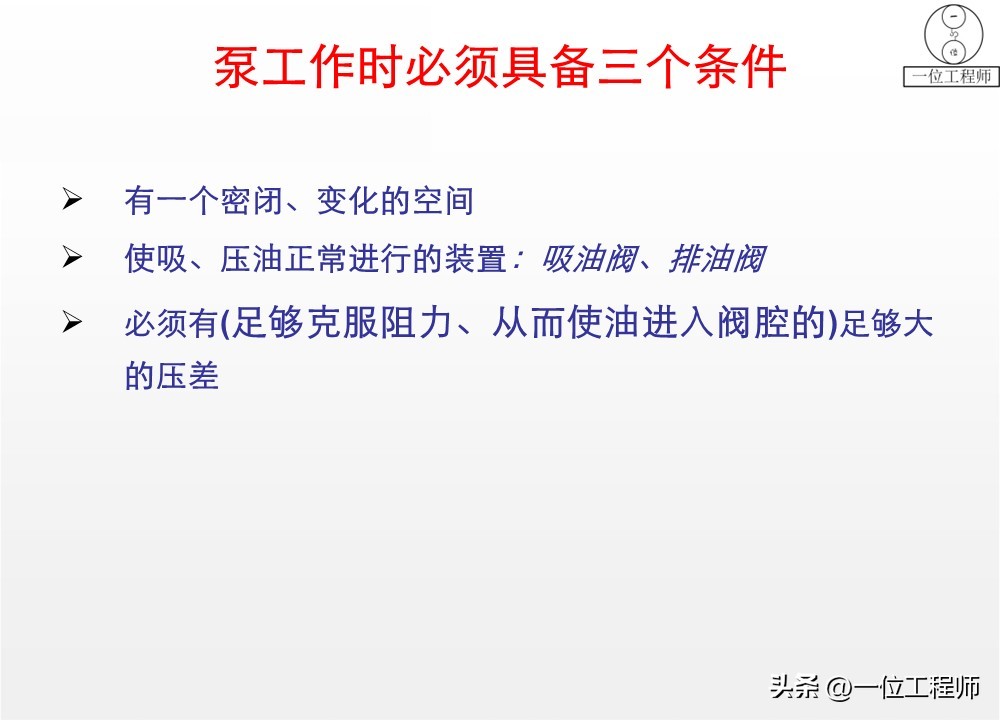

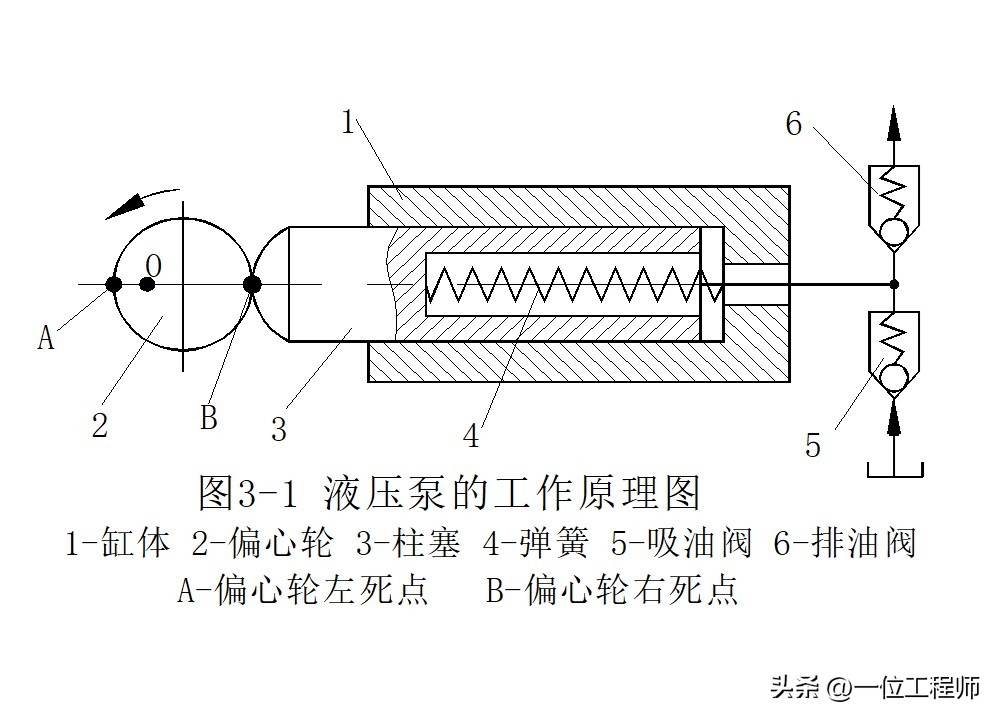

液压泵的本质是将机械能转化为液压能的装置，其工作依赖三个核心条件：一是具备密闭且可变化的工作空间，为吸排油提供基础；二是配备吸油阀、排油阀等装置，确保吸油和压油过程有序进行；三是存在足够大的压差，以克服阻力使油液进入阀腔。

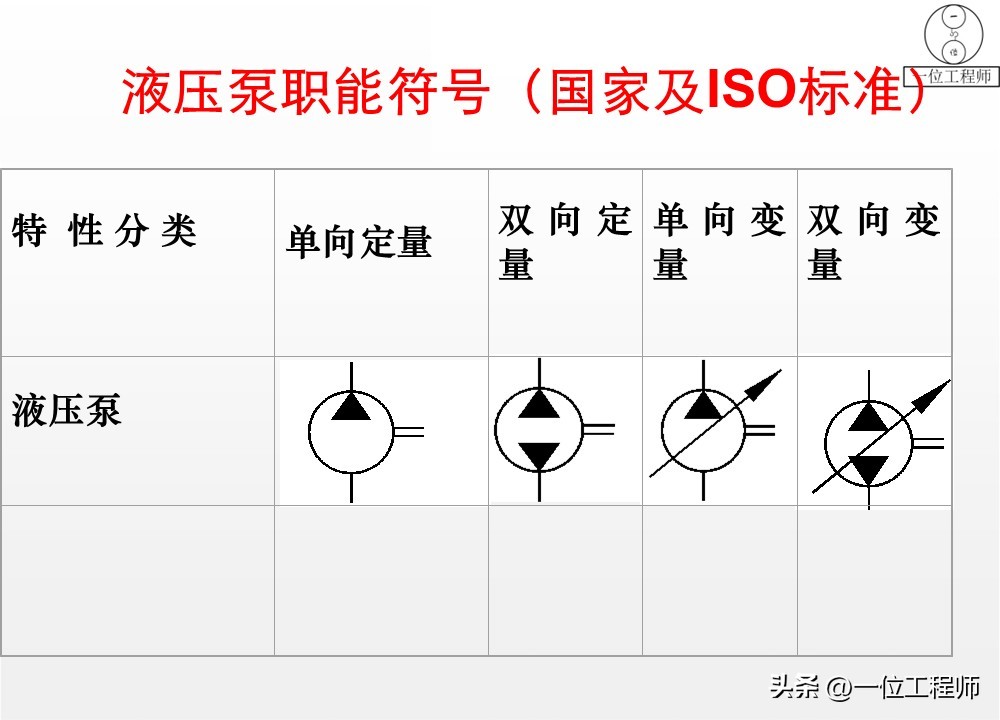

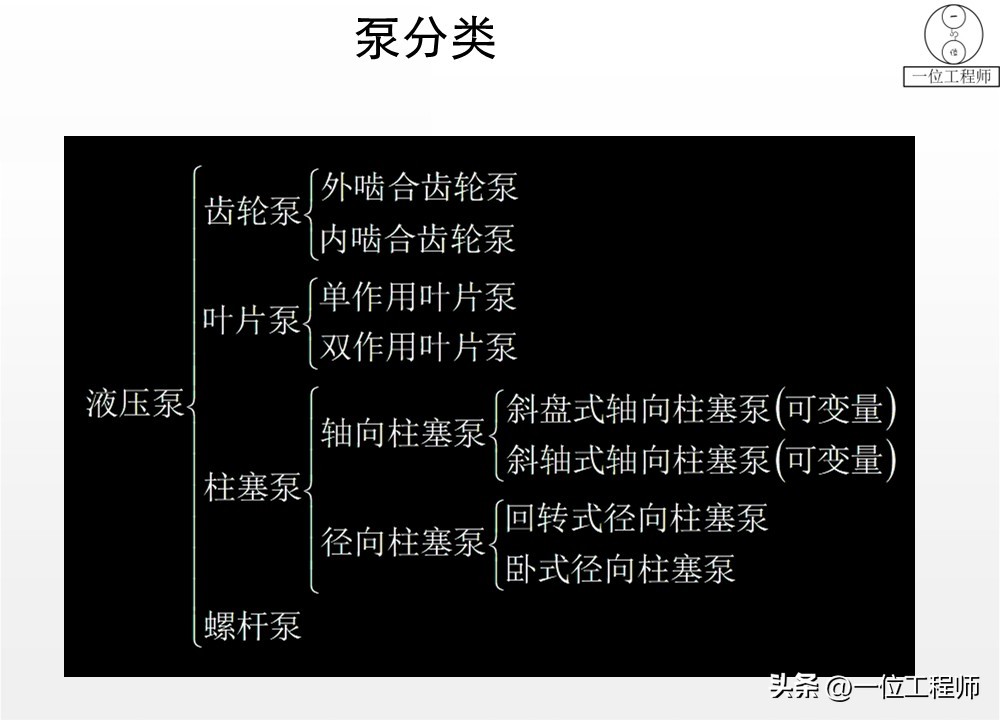

按特性分类，液压泵可分为单向定量、双向定量、单向变量和双向变量四类，其职能符号均遵循国家及 ISO 标准，是液压系统原理图中的重要标识。

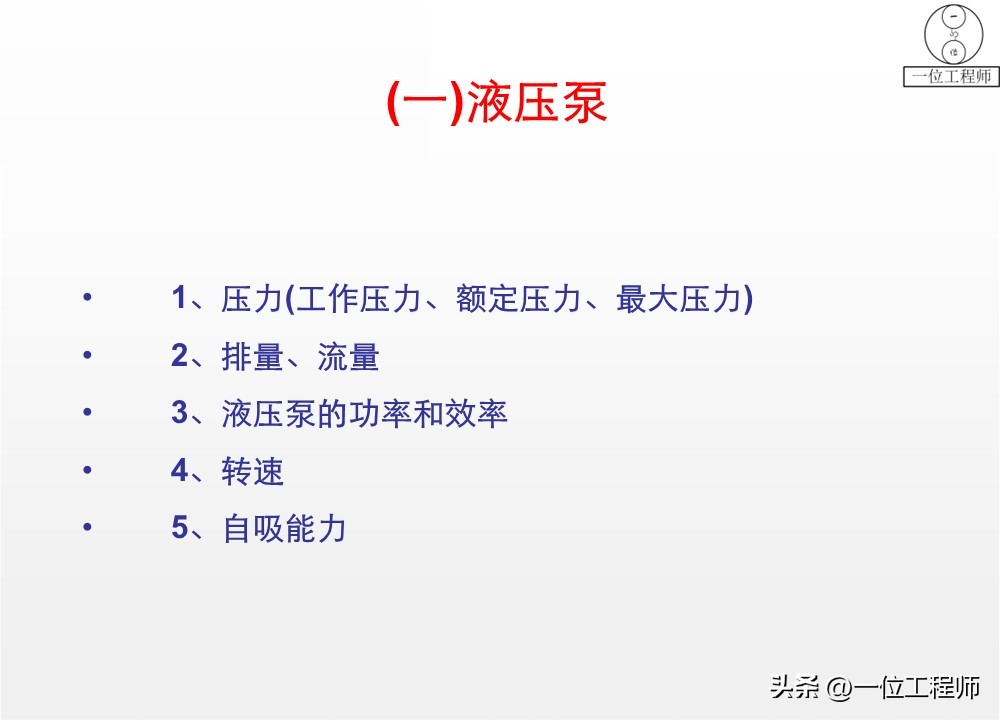

二、关键参数解析：读懂液压泵性能指标

压力参数：包括工作压力（实际运行压力）、额定压力（长期工作允许压力）和最大压力（短期峰值压力），是选型的核心依据。

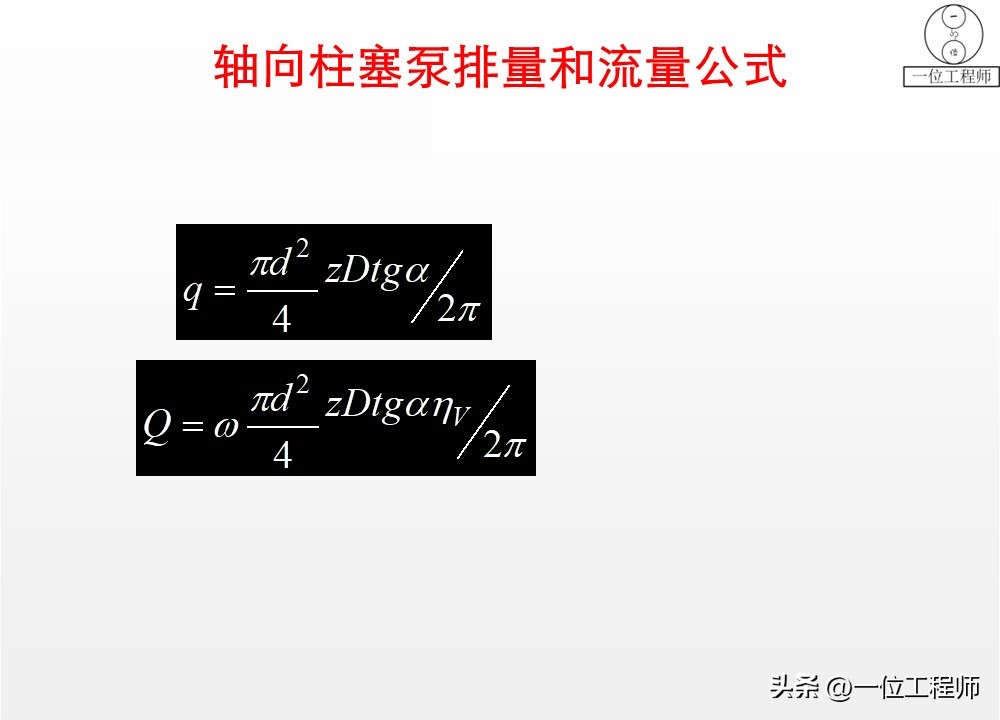

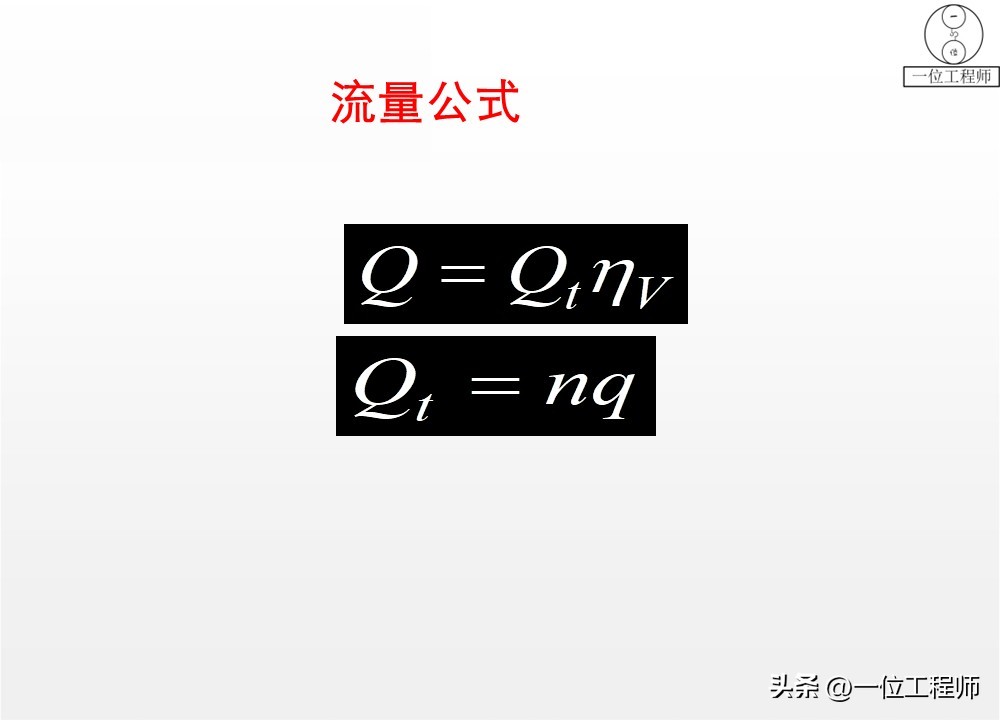

排量与流量：排量指泵每转排出油液的体积，流量则是单位时间内排出的油液体积，理论流量与转速、排量正相关，实际流量需考虑容积效率。

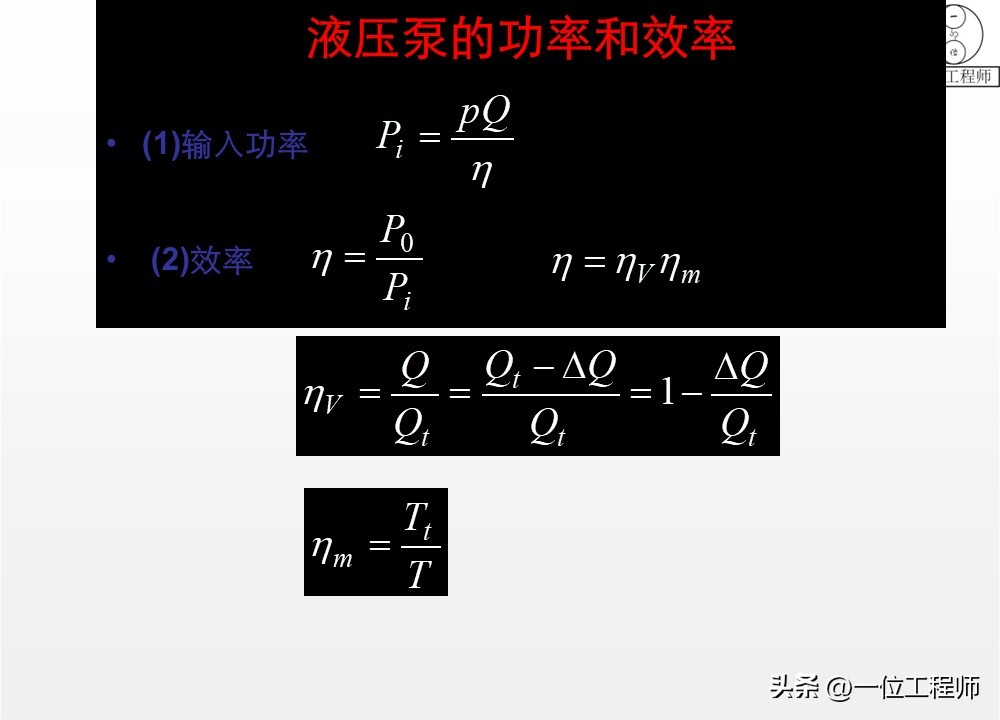

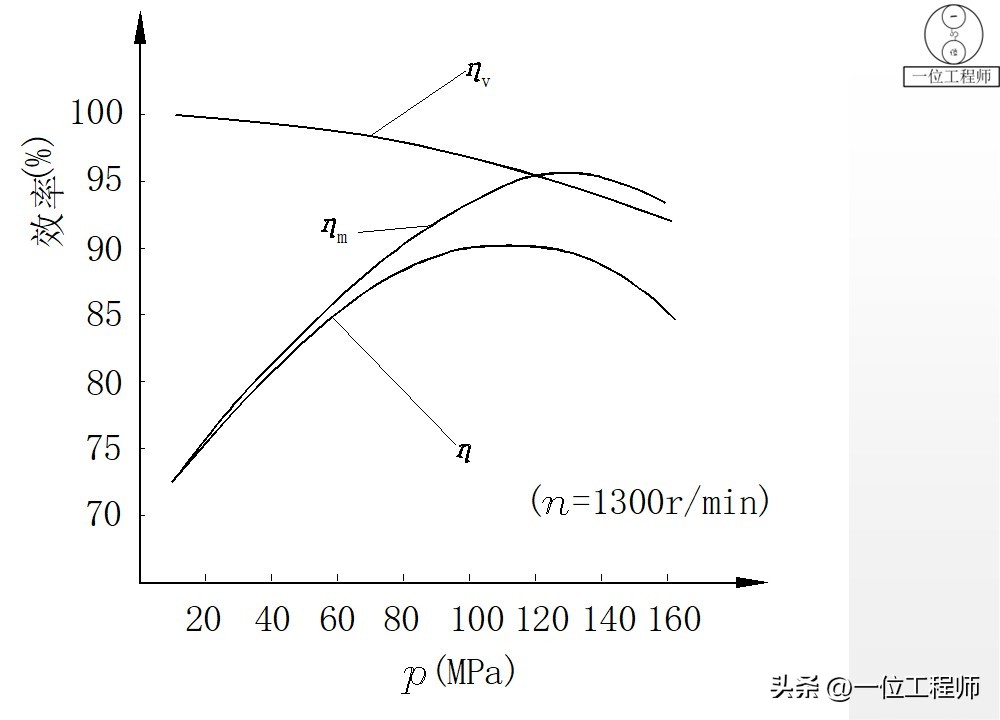

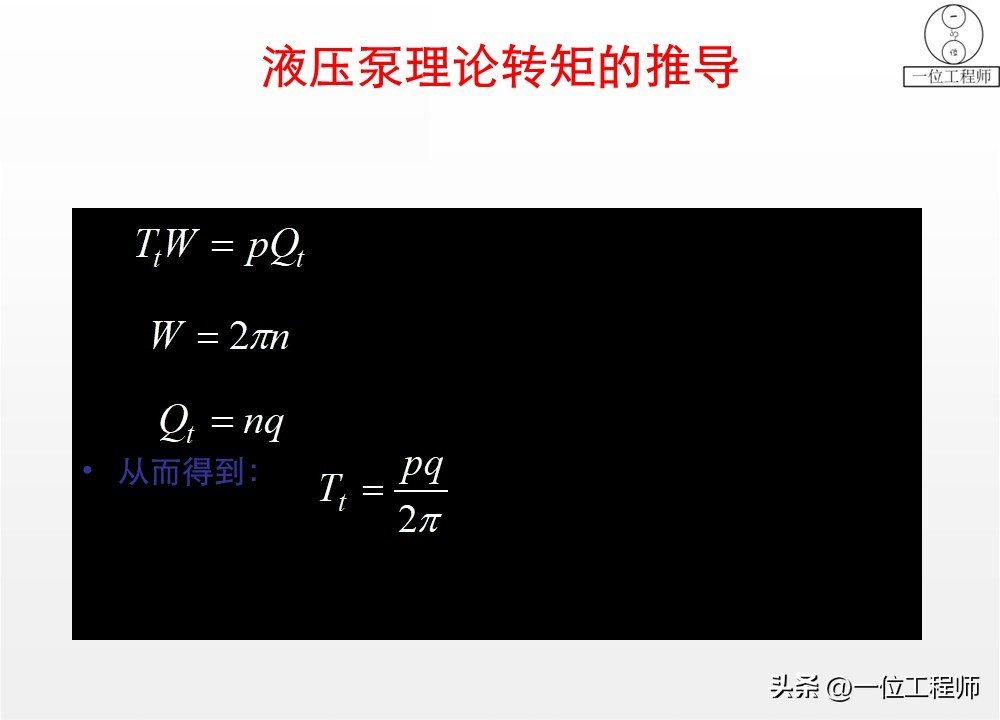

功率与效率：输入功率为驱动泵的机械能，输出功率为液压能，两者的比值为总效率，受容积效率和机械效率影响。

转速与自吸能力：转速需在额定范围以内，过高会影响吸油性能；自吸能力则决定泵在无预充油时的启动效果。

三、主流类型详解：结构特点与适用场景

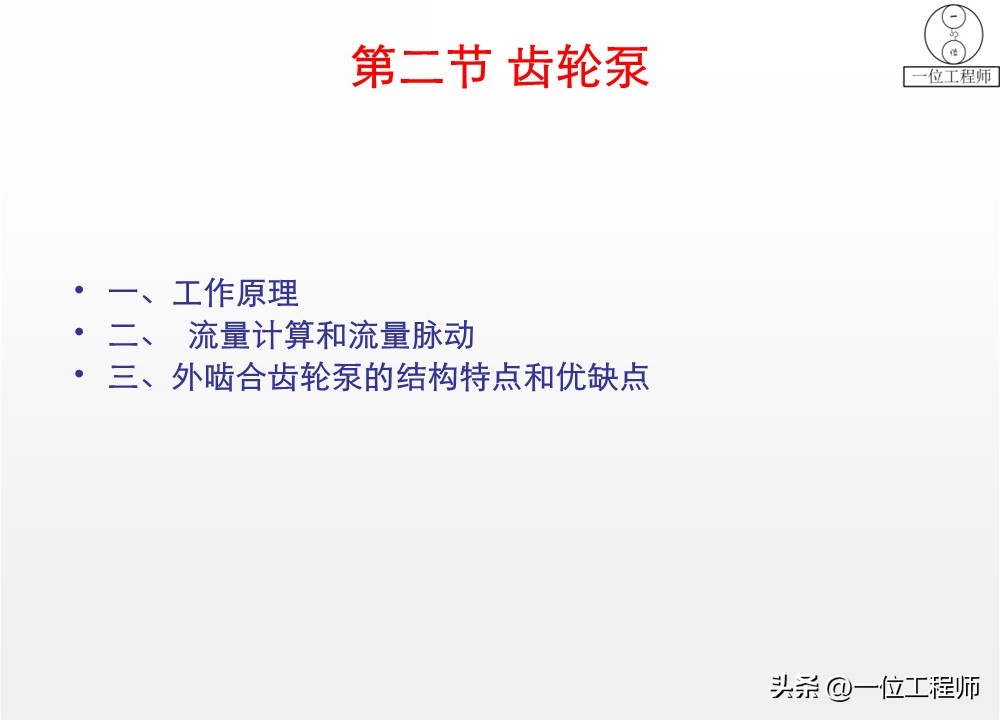

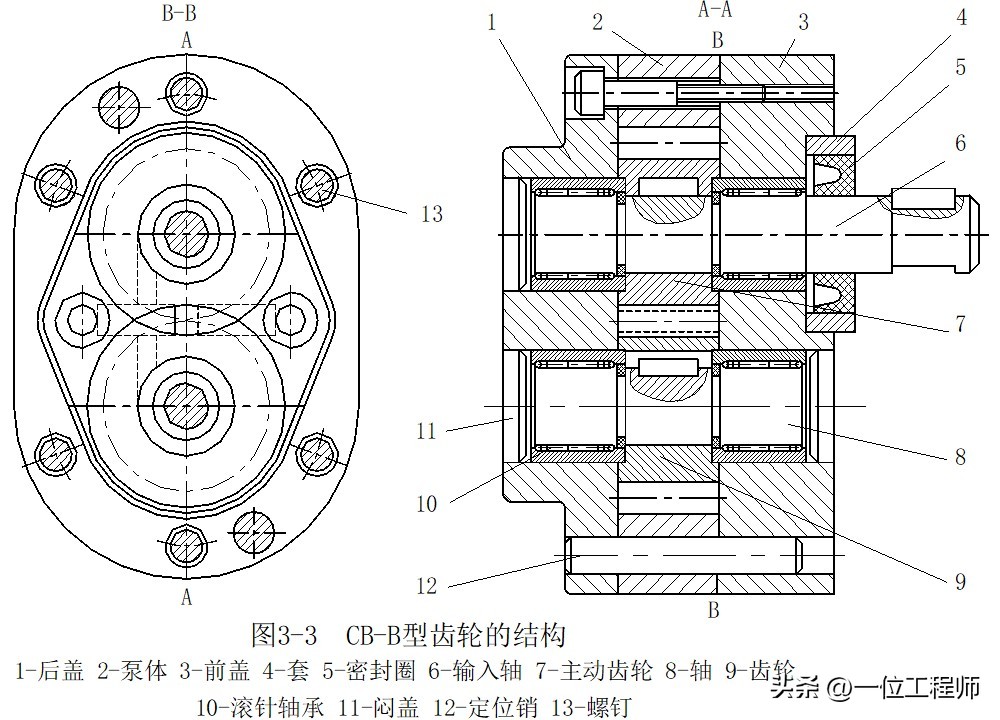

（一）齿轮泵

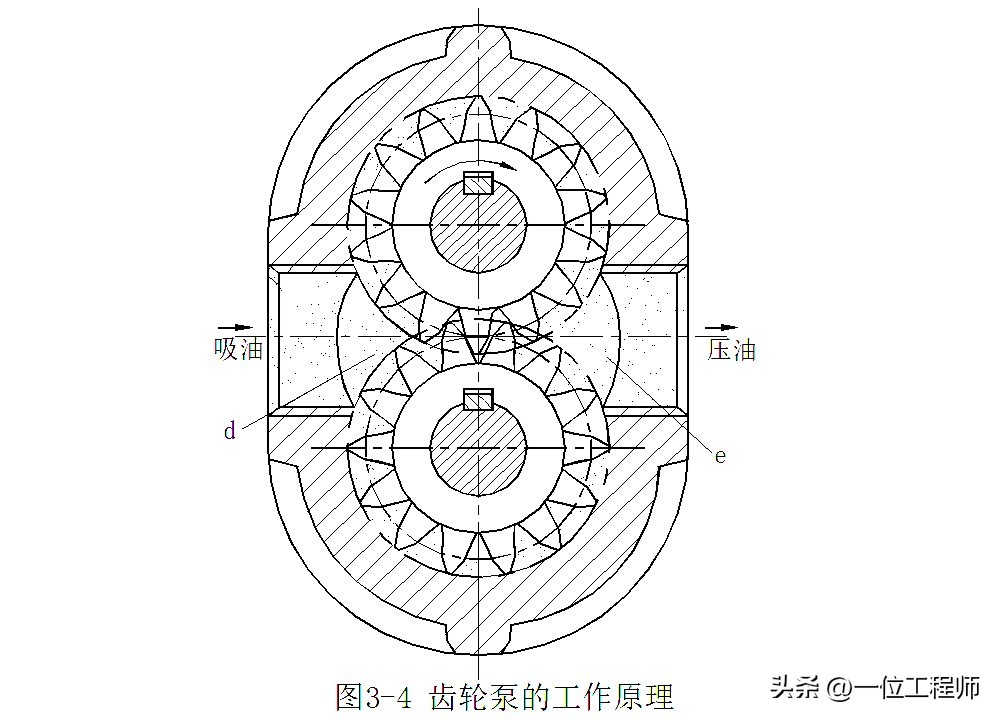

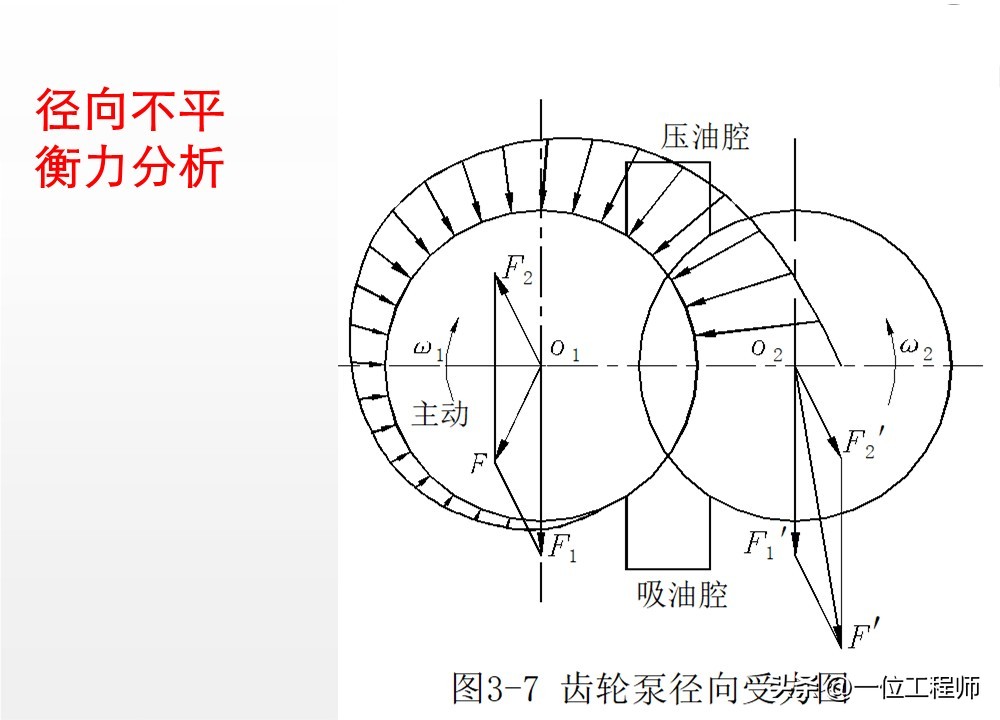

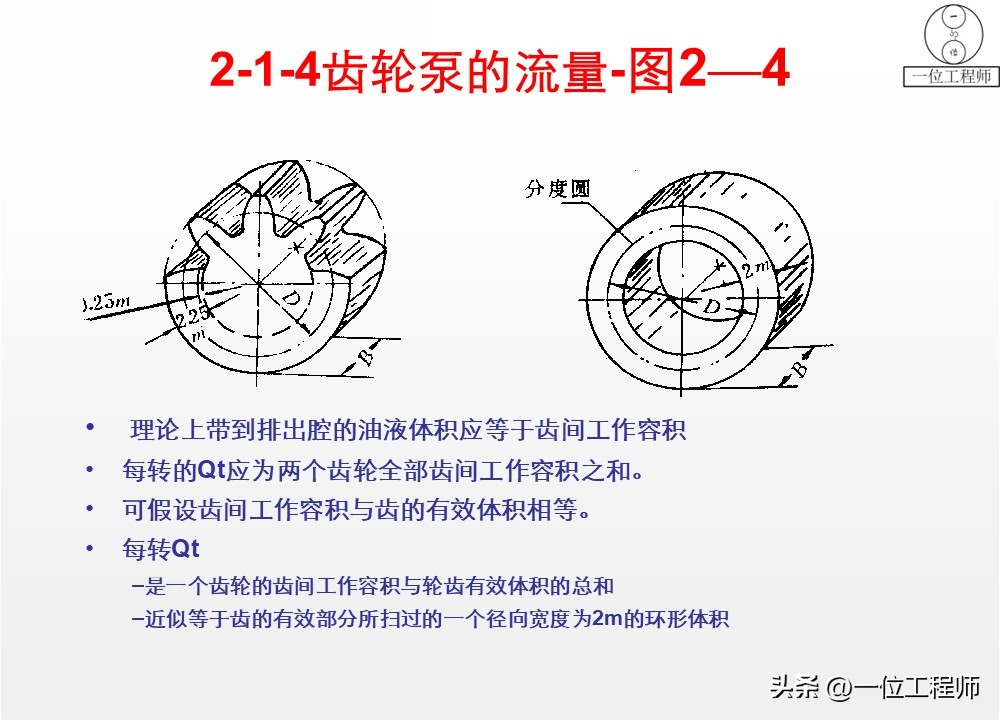

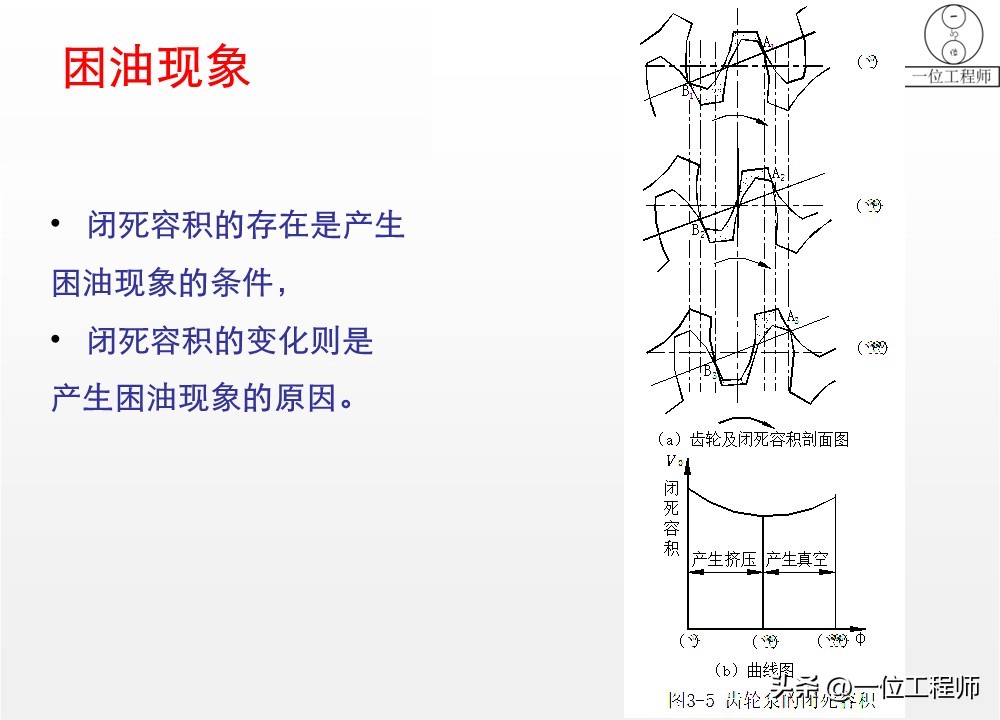

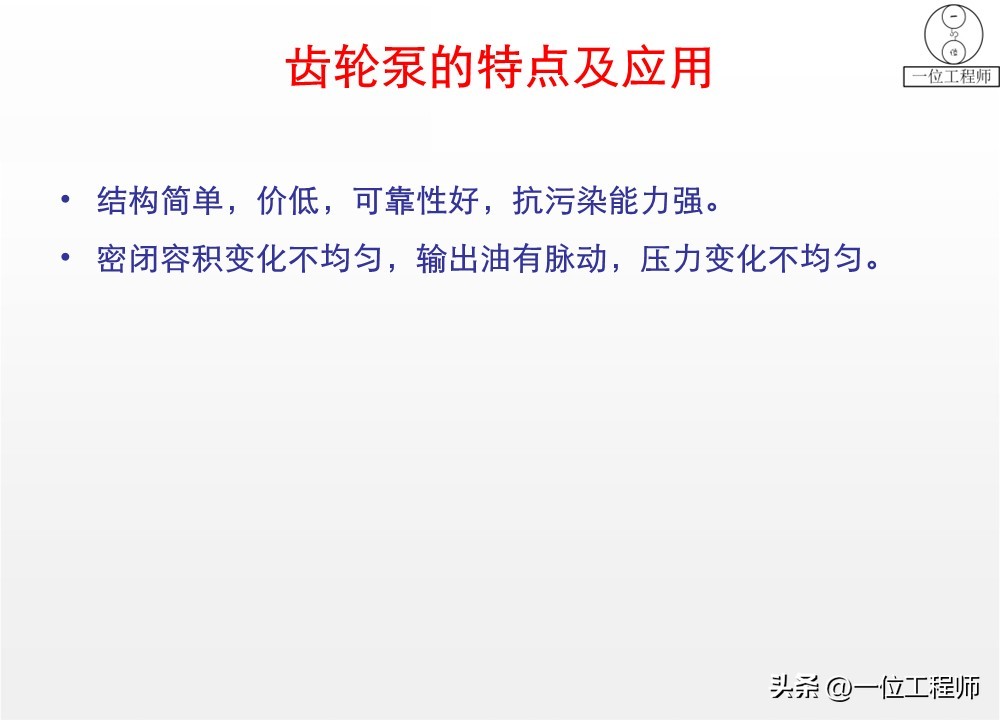

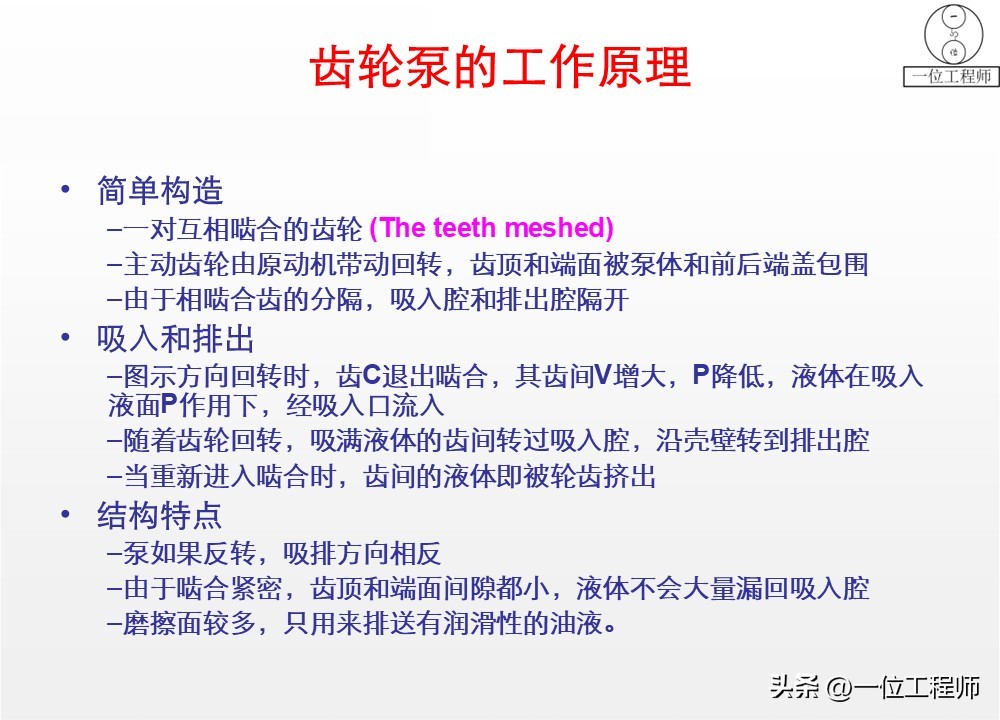

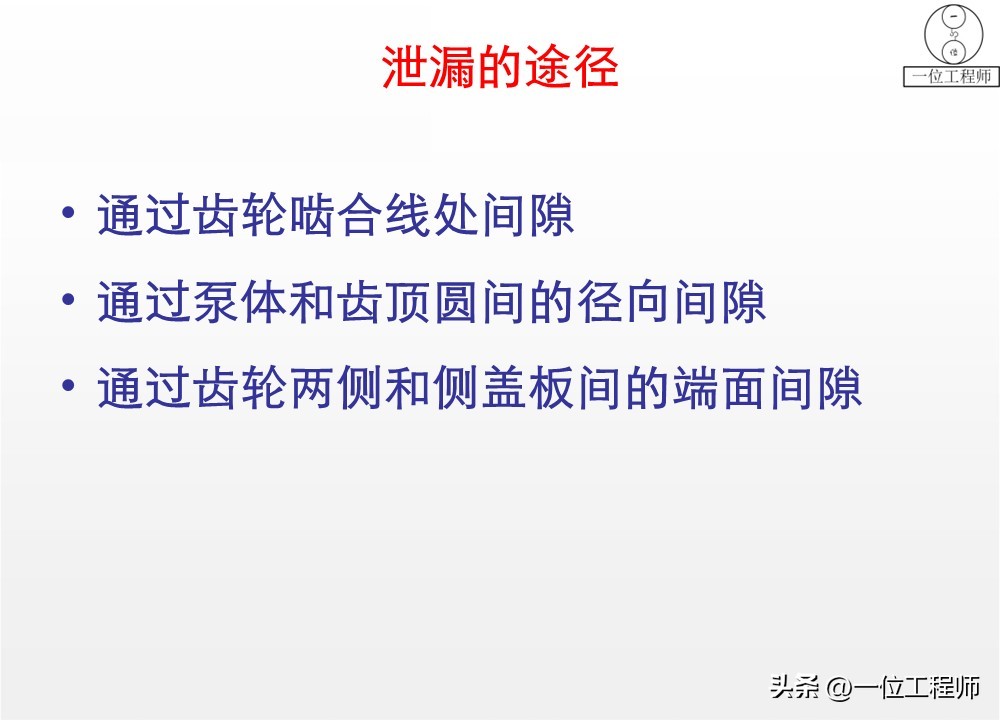

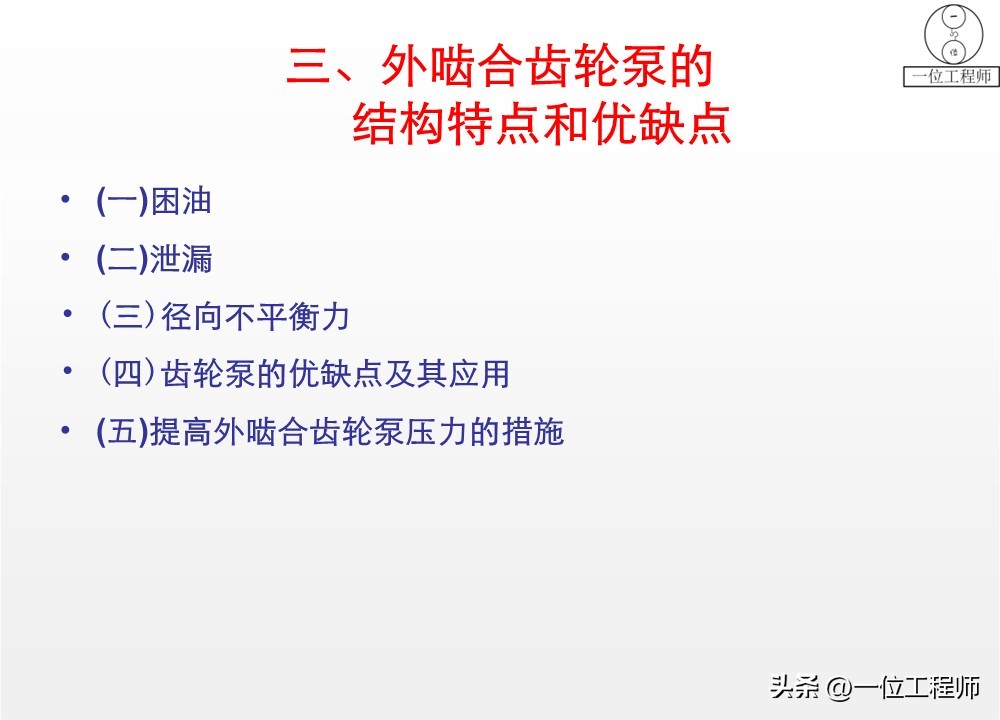

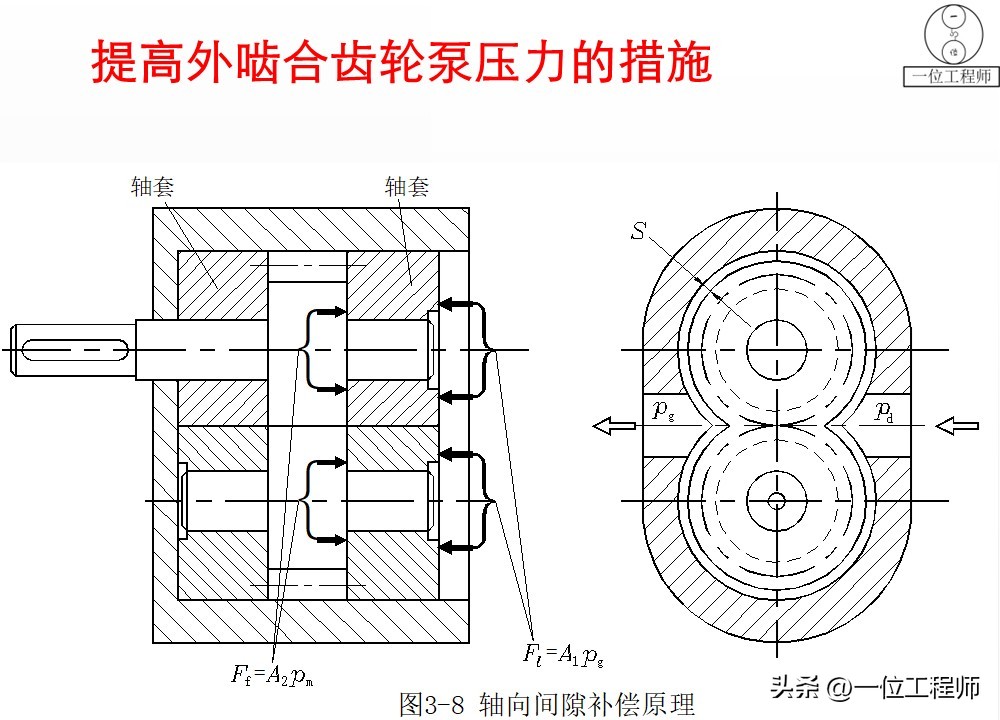

由一对啮合齿轮构成，主动齿轮带动从动齿轮回转，通过齿间容积变化实现吸排油。其结构简单、成本低、抗污染能力强，但存在困油现象、径向不平衡力和泄漏问题。适用于低压场景，如机床、工程机械等。

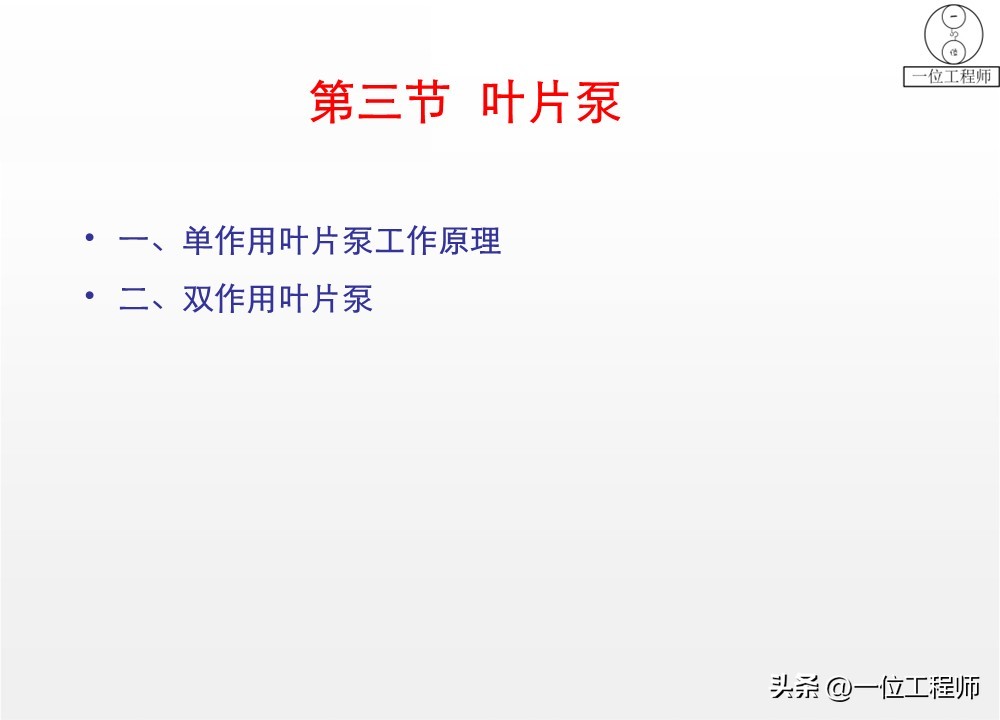

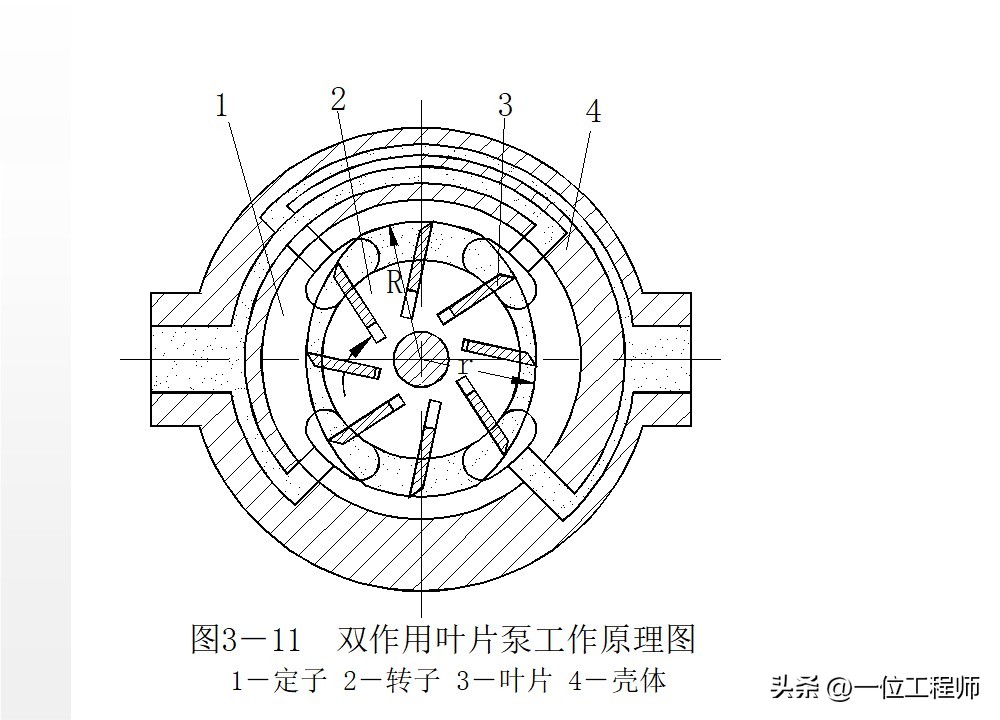

（二）叶片泵

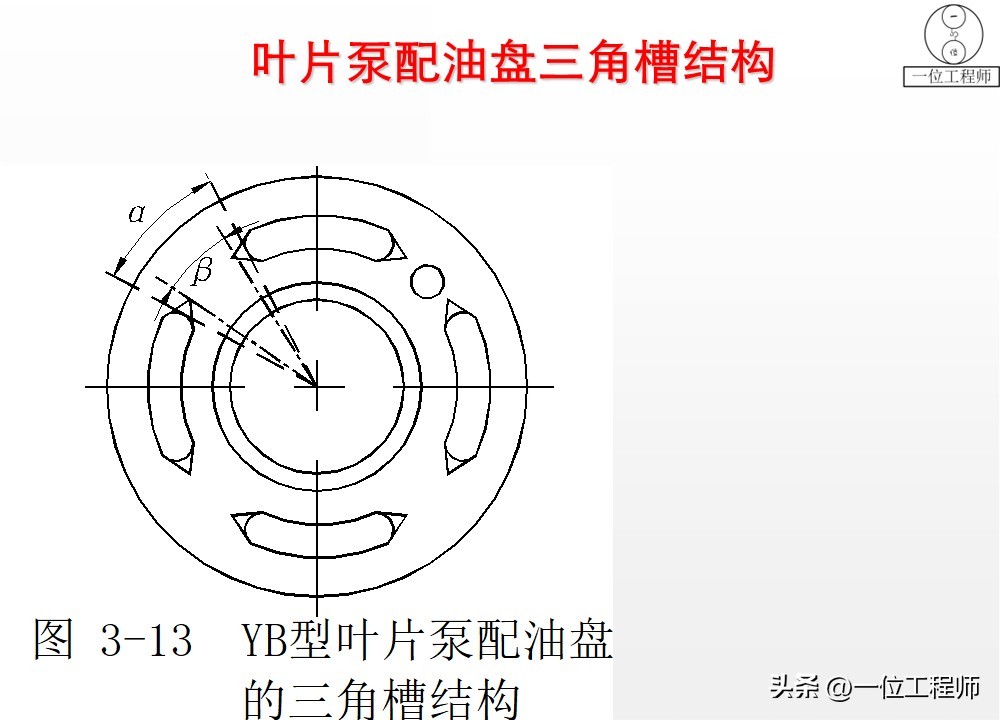

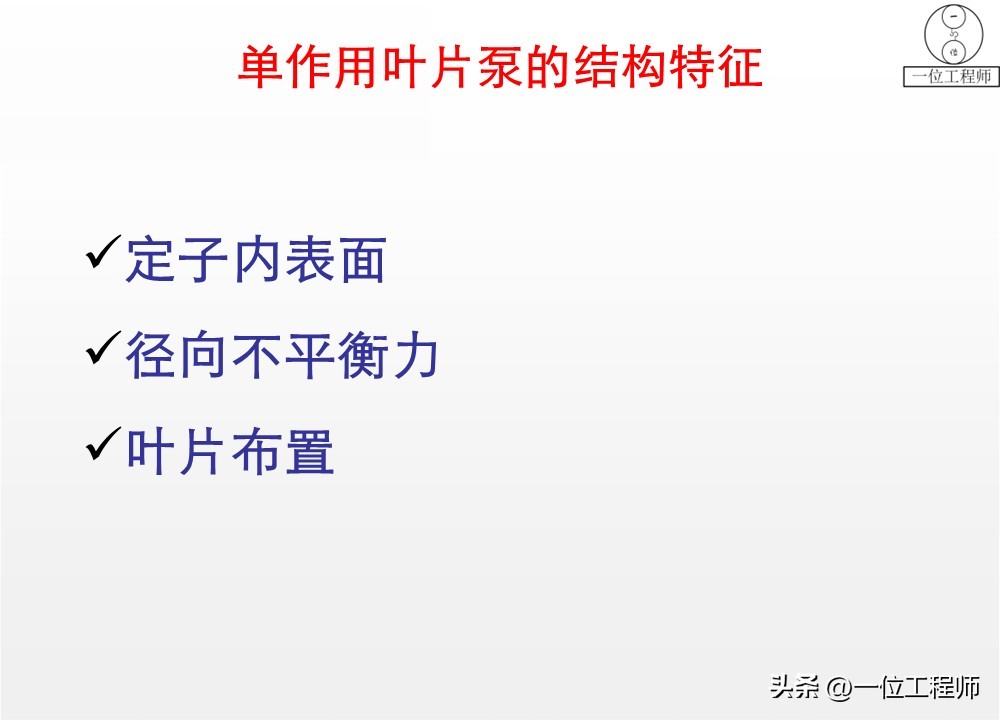

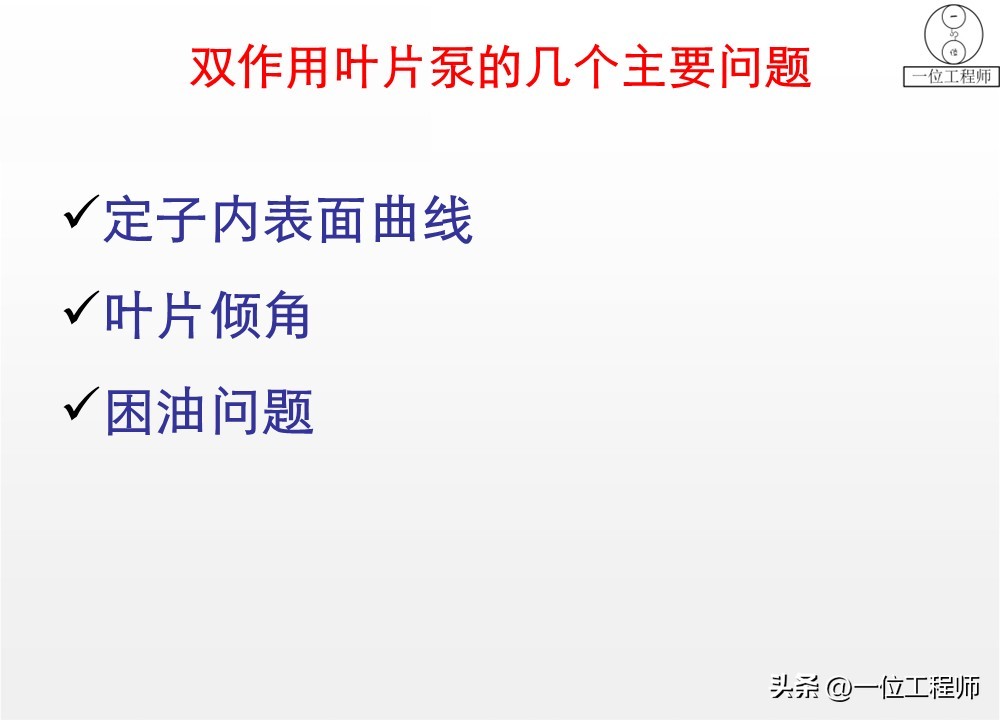

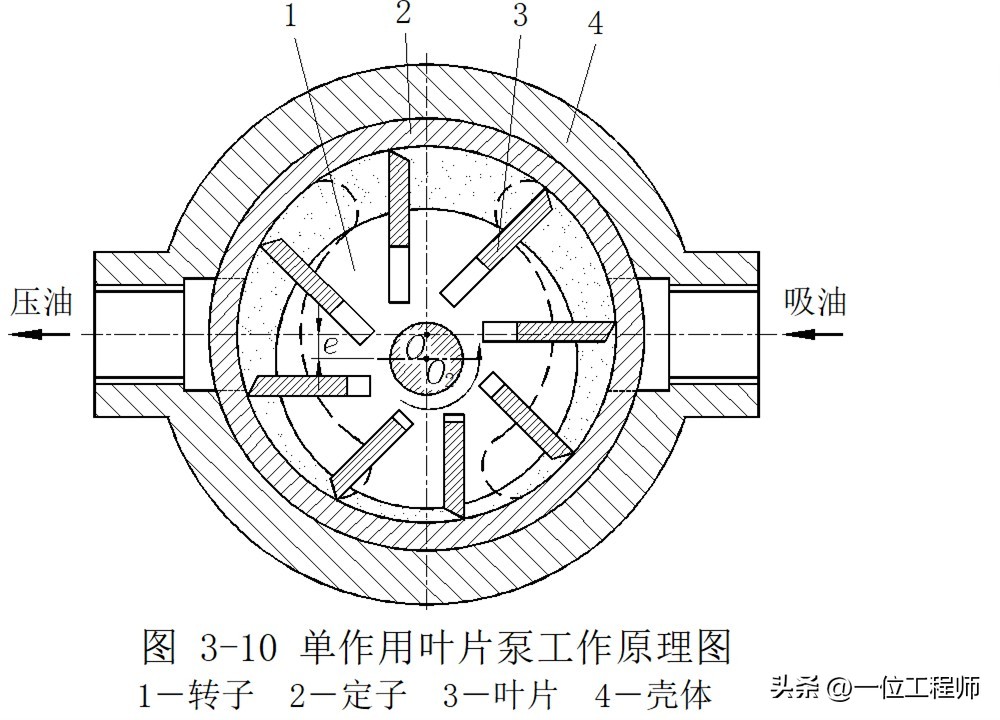

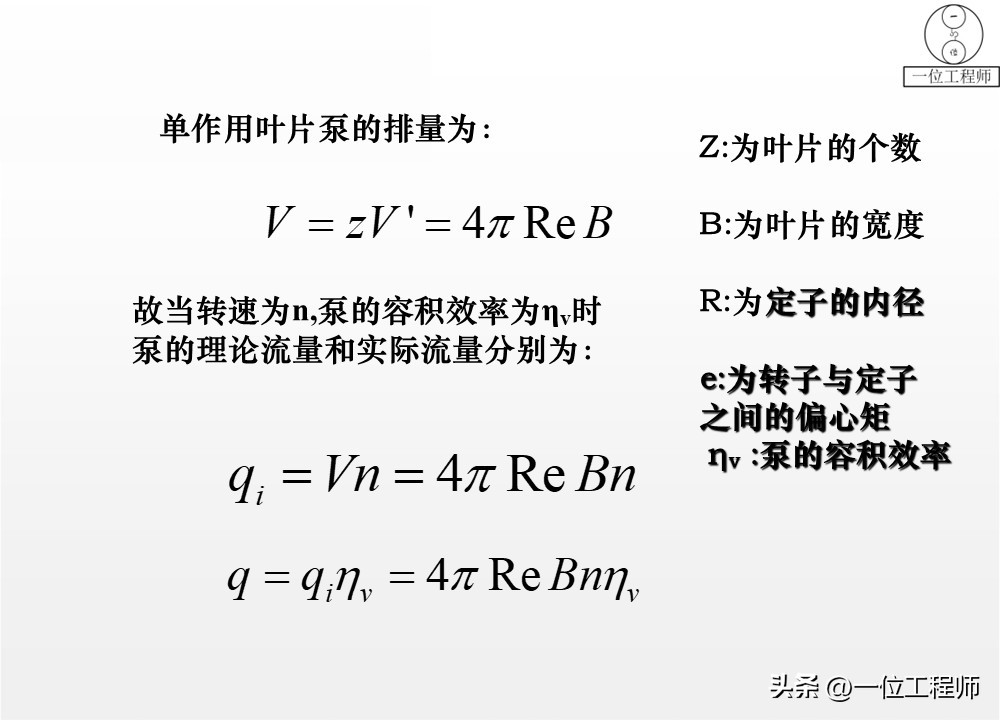

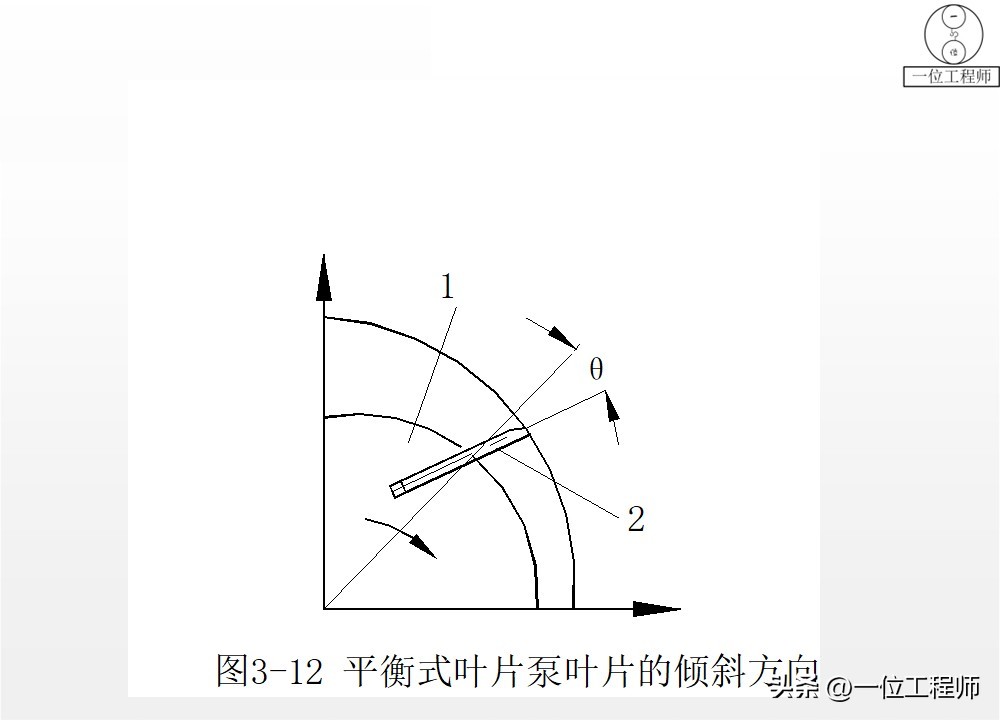

分为单作用和双作用两类。单作用叶片泵通过转子与定子的偏心距实现变量，双作用叶片泵则为定量泵，流量脉动小、噪声低。定子内表面曲线、叶片倾角是关键结构参数，适用于中压工况，如注塑机、液压机等。

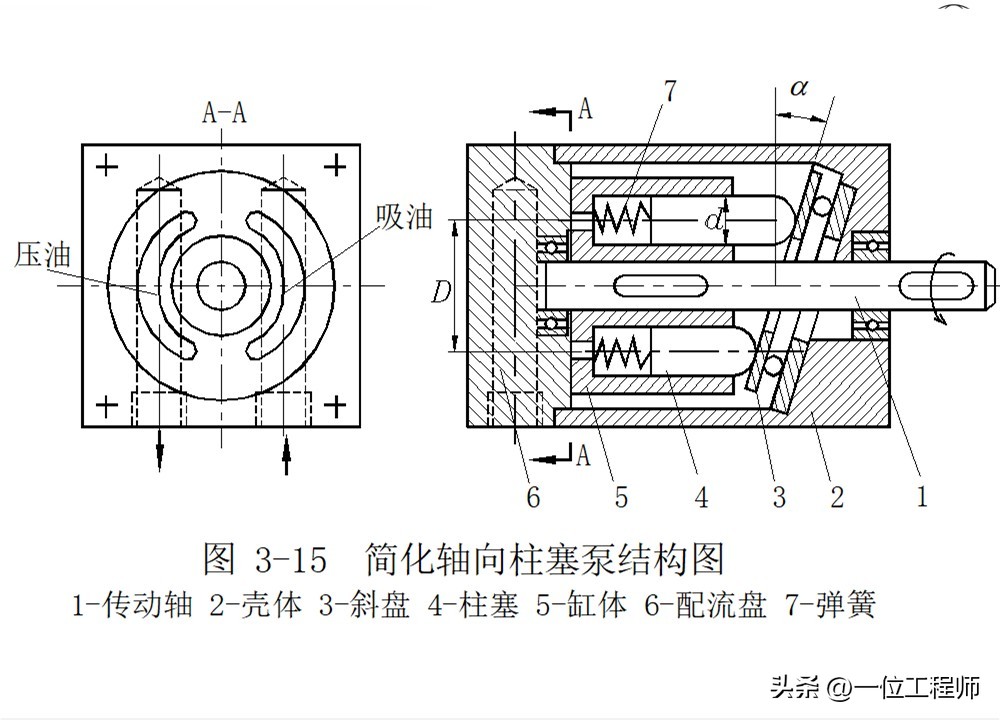

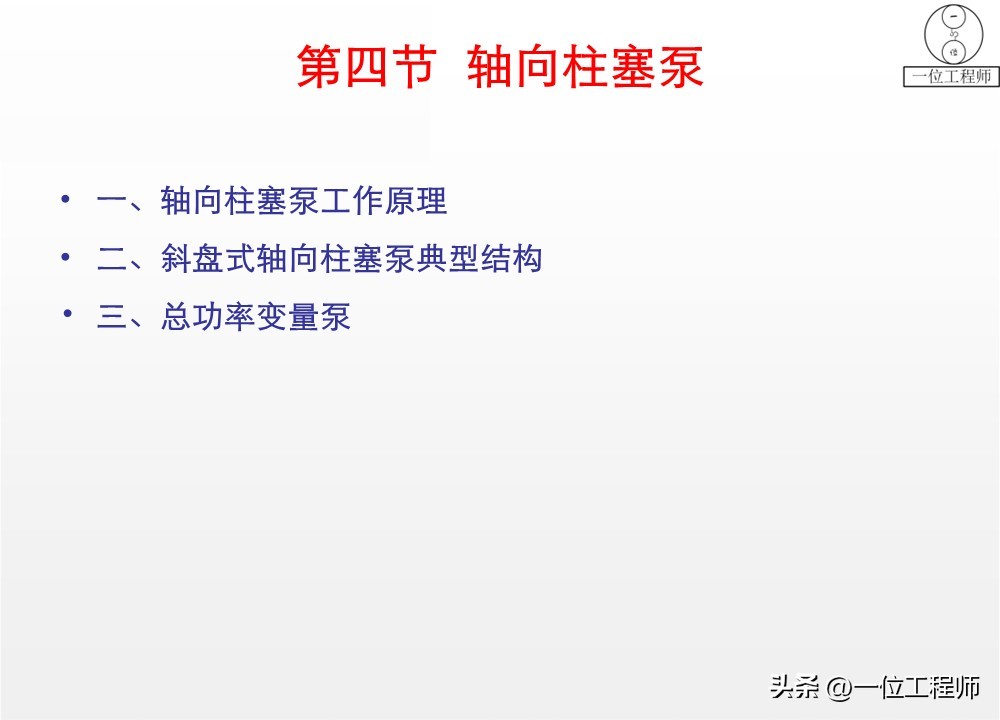

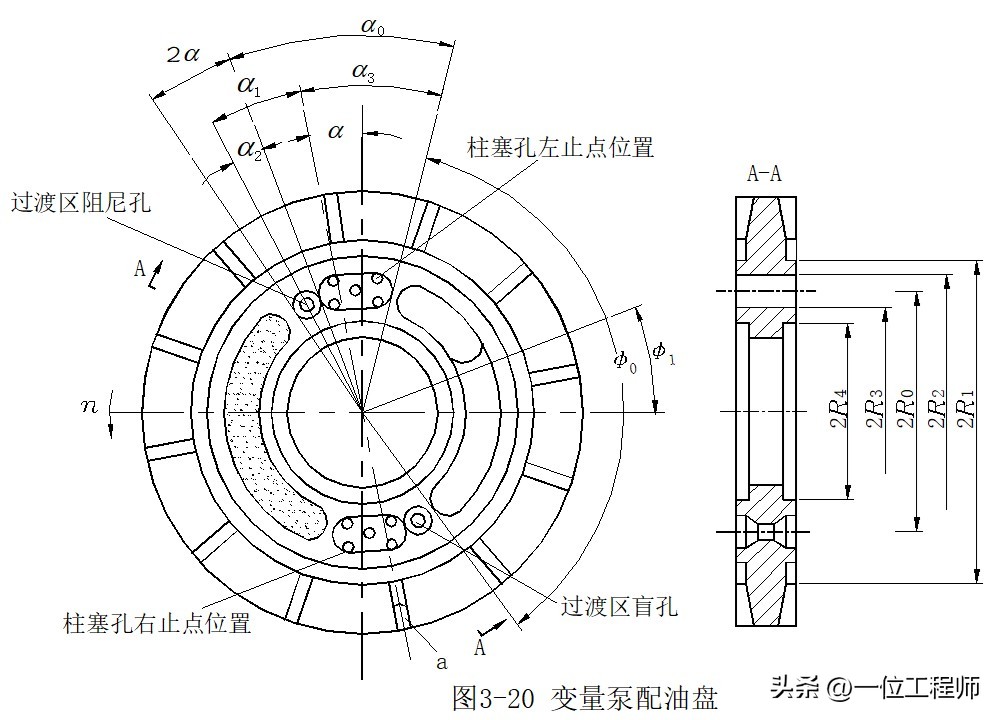

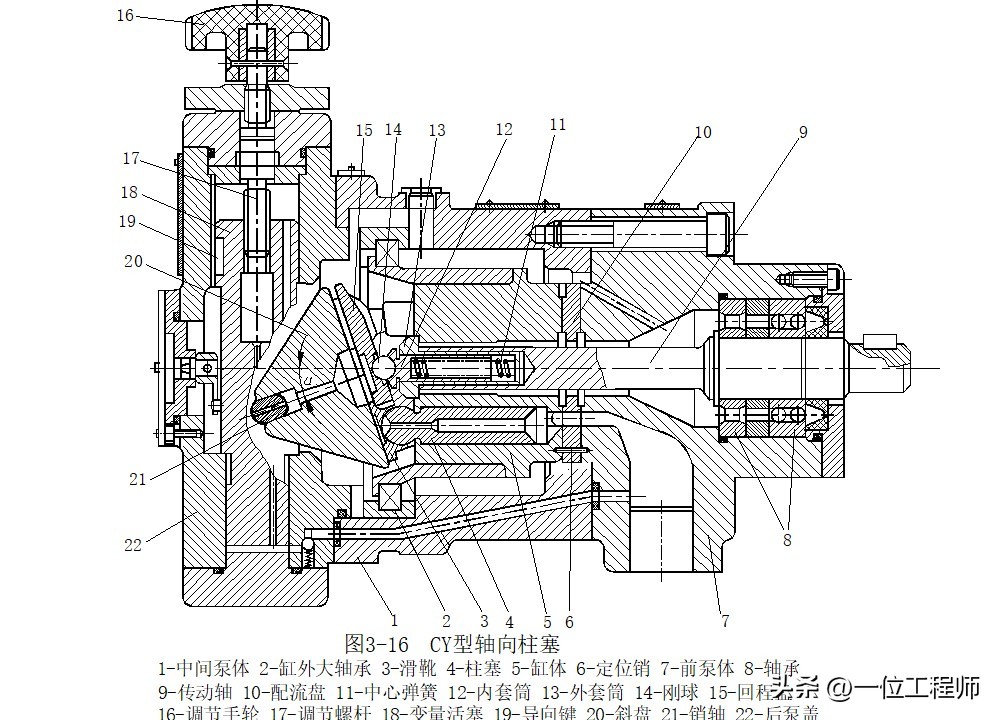

（三）轴向柱塞泵

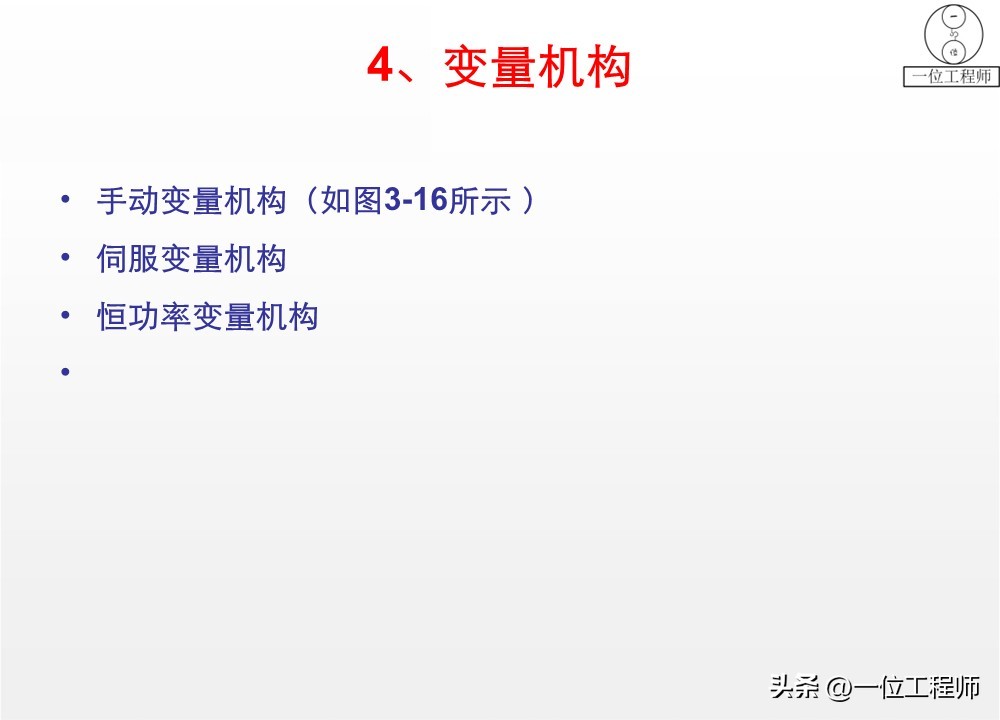

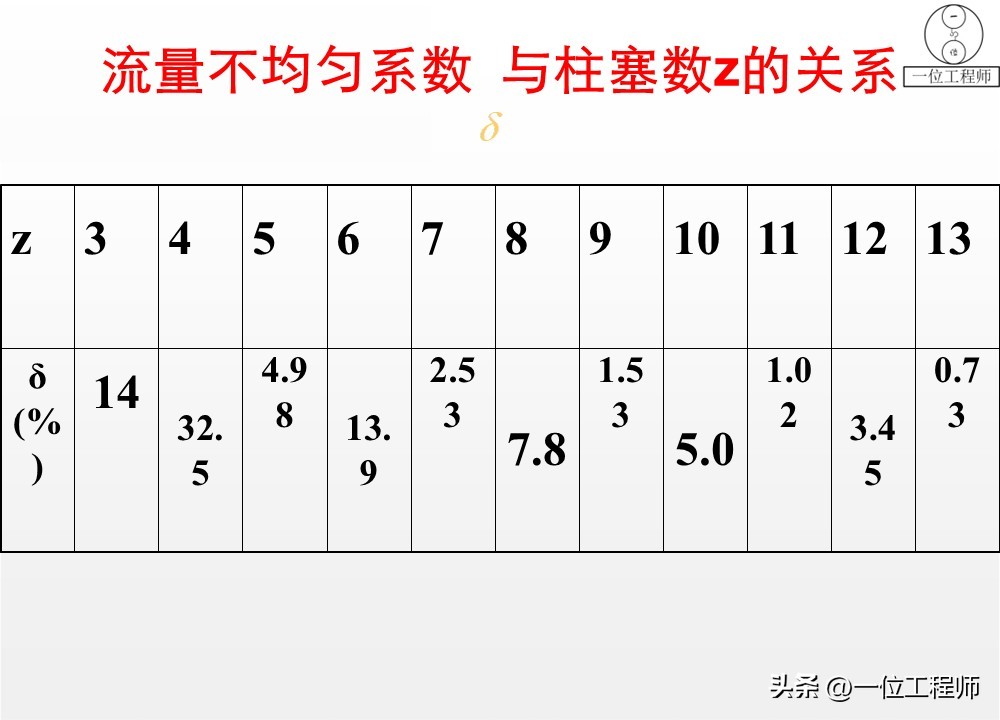

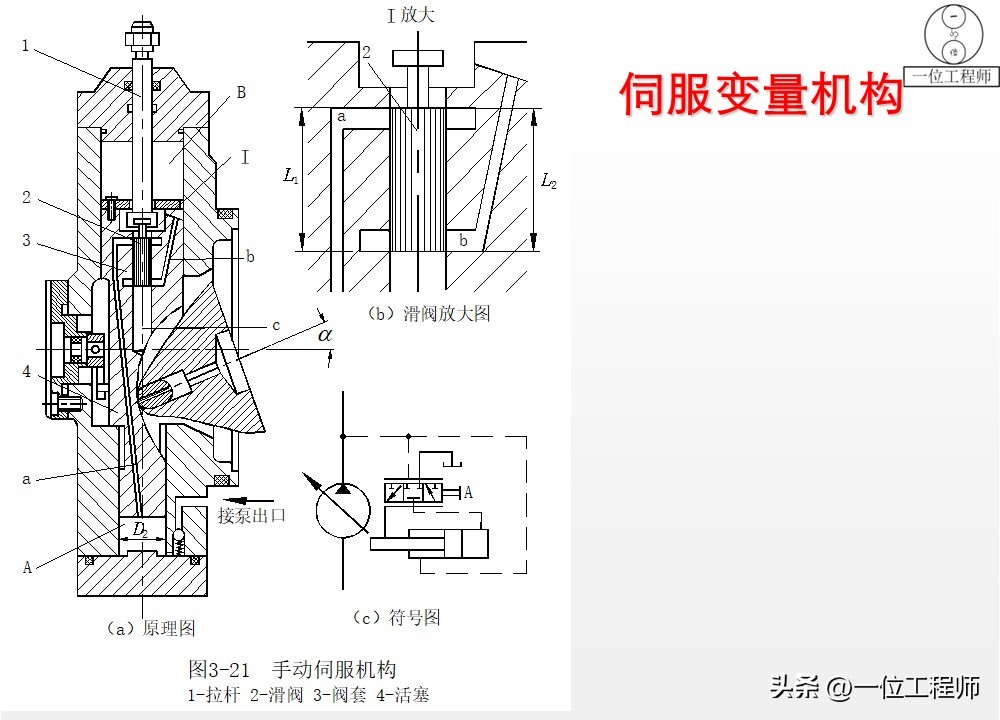

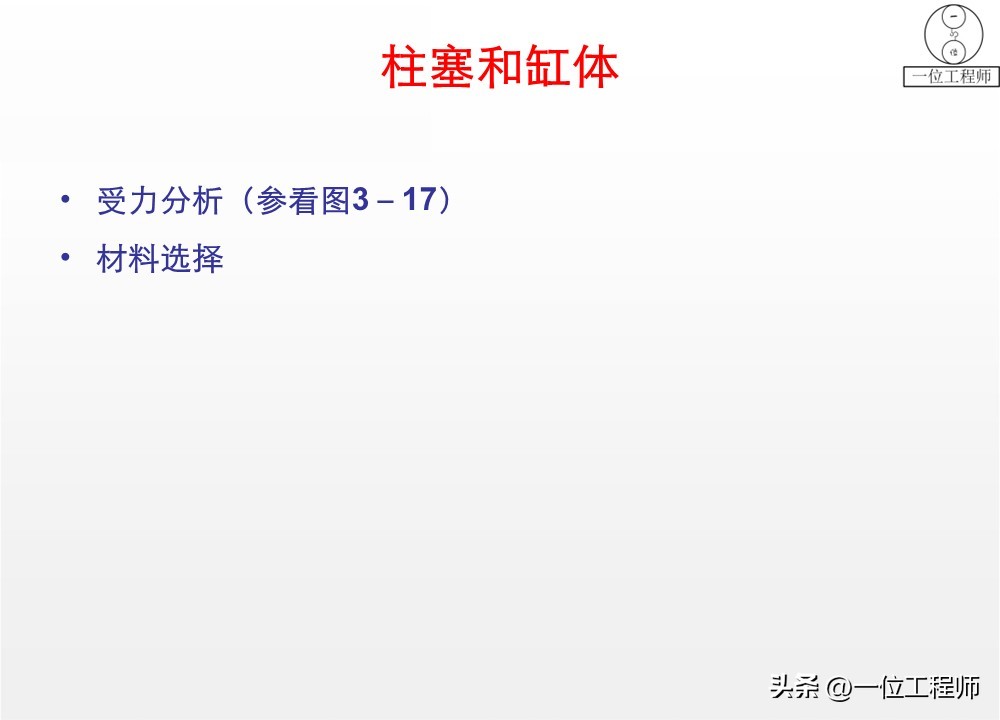

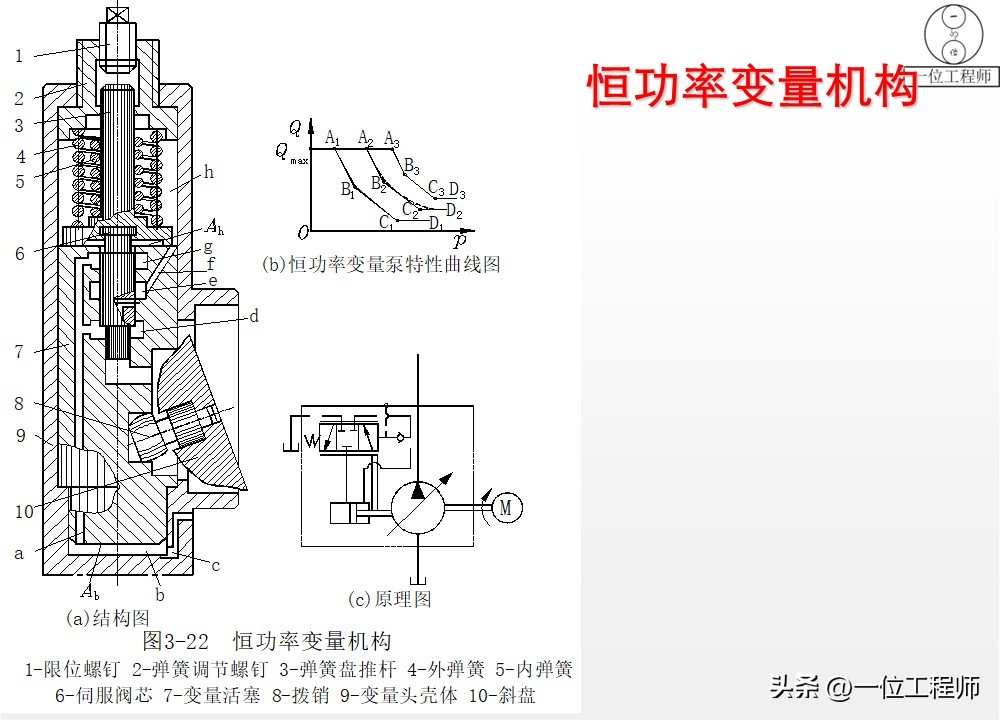

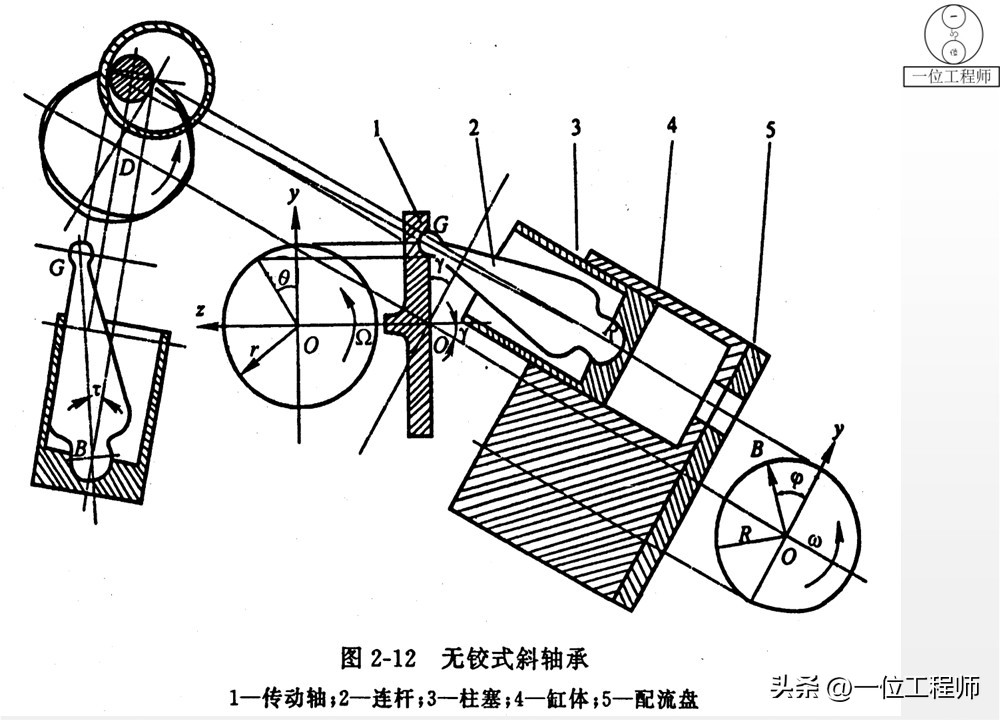

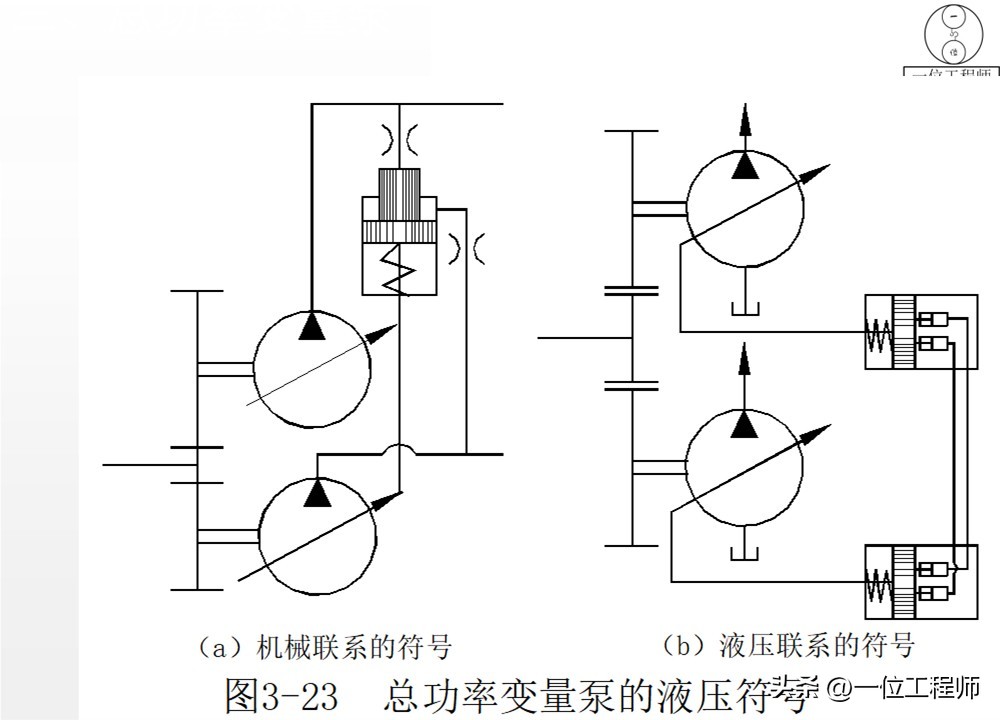

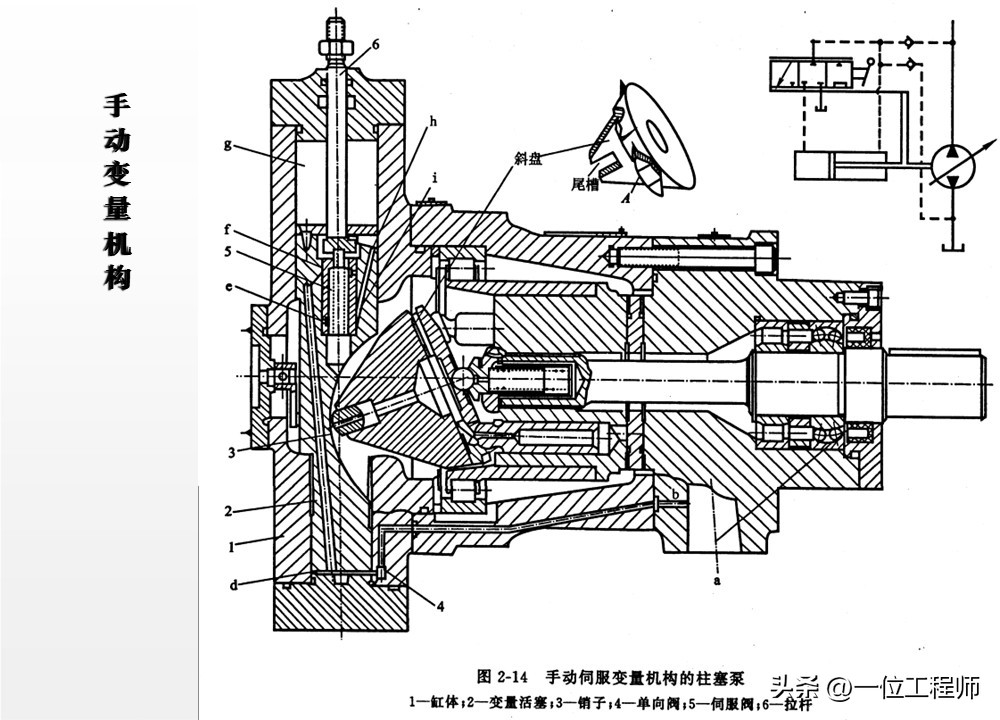

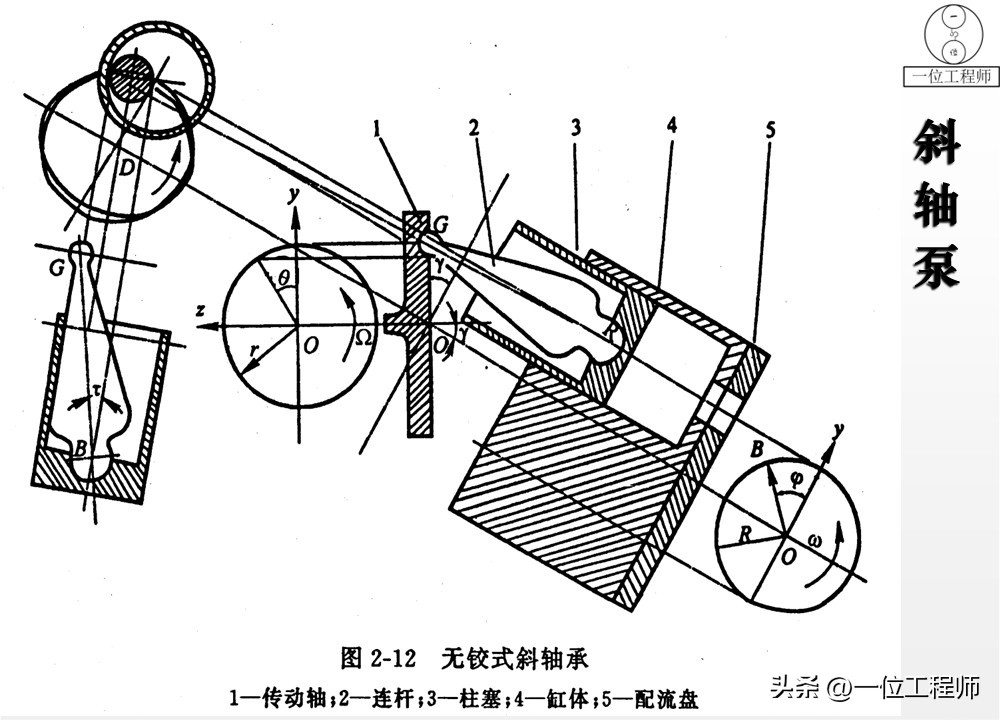

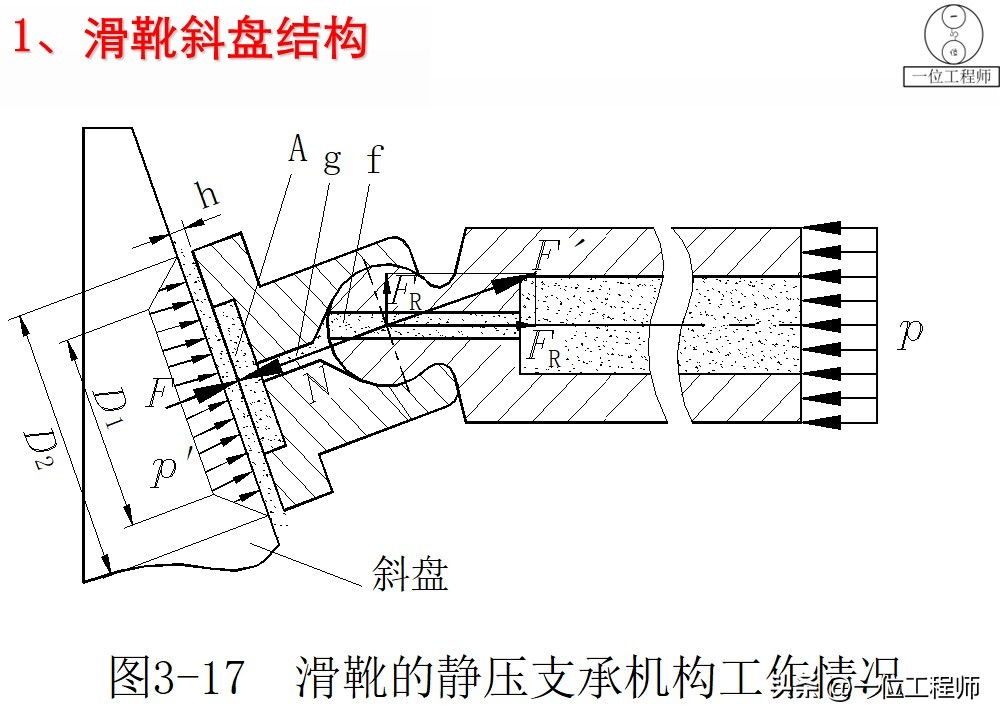

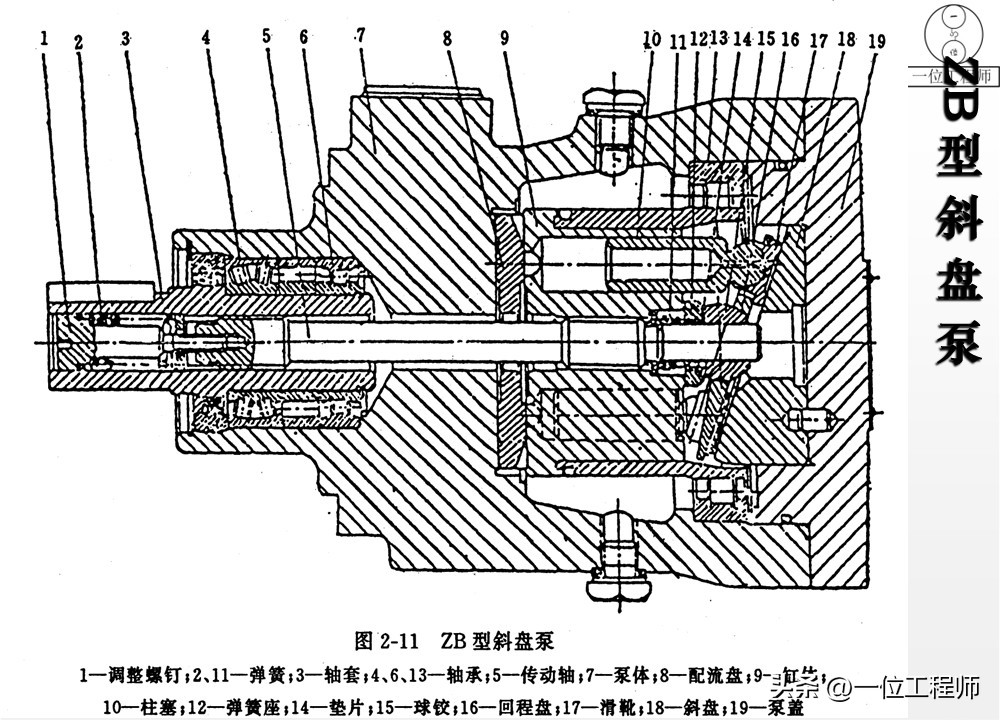

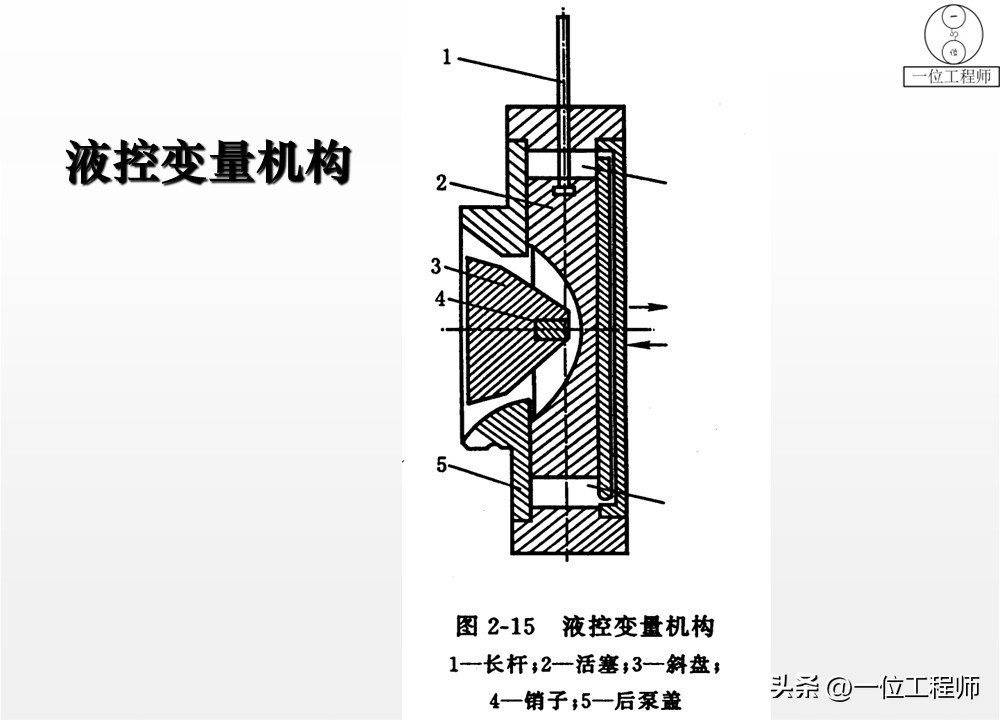

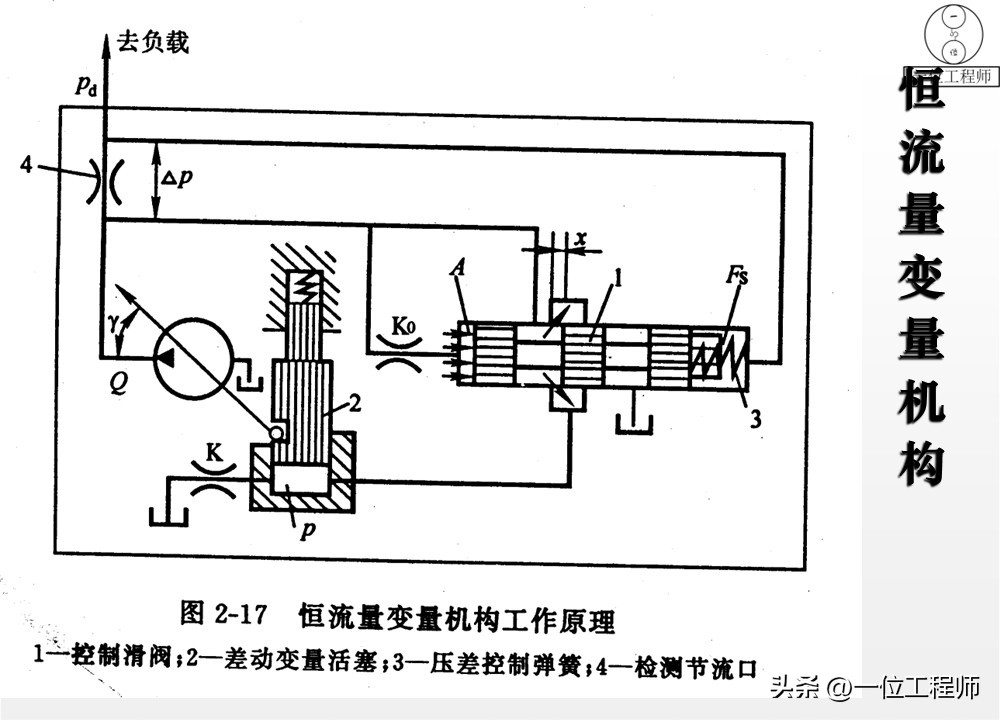

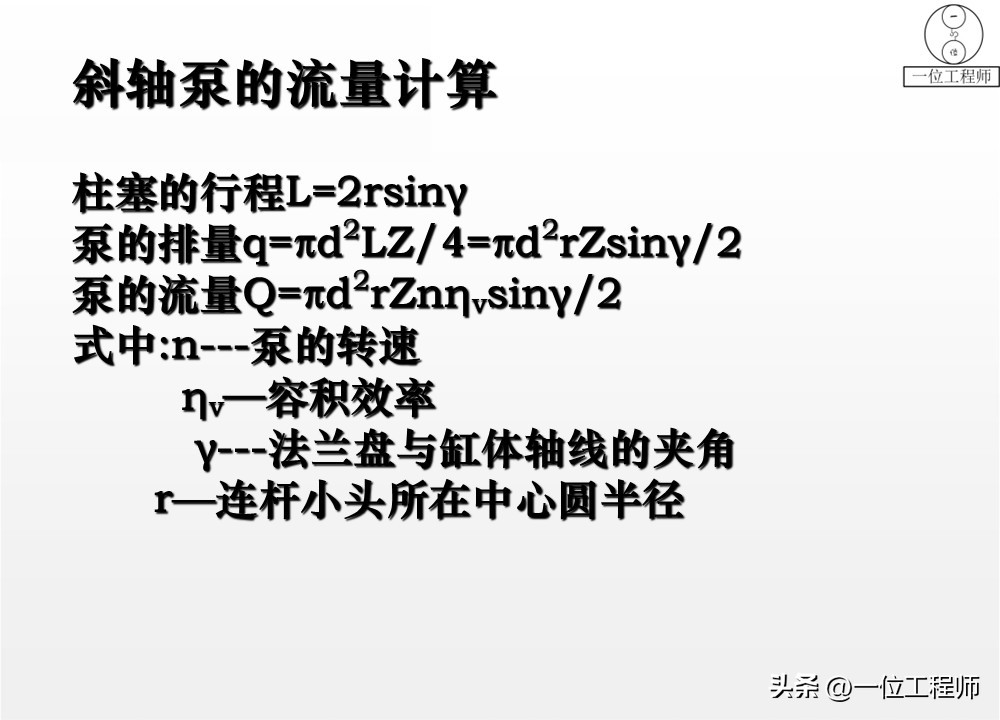

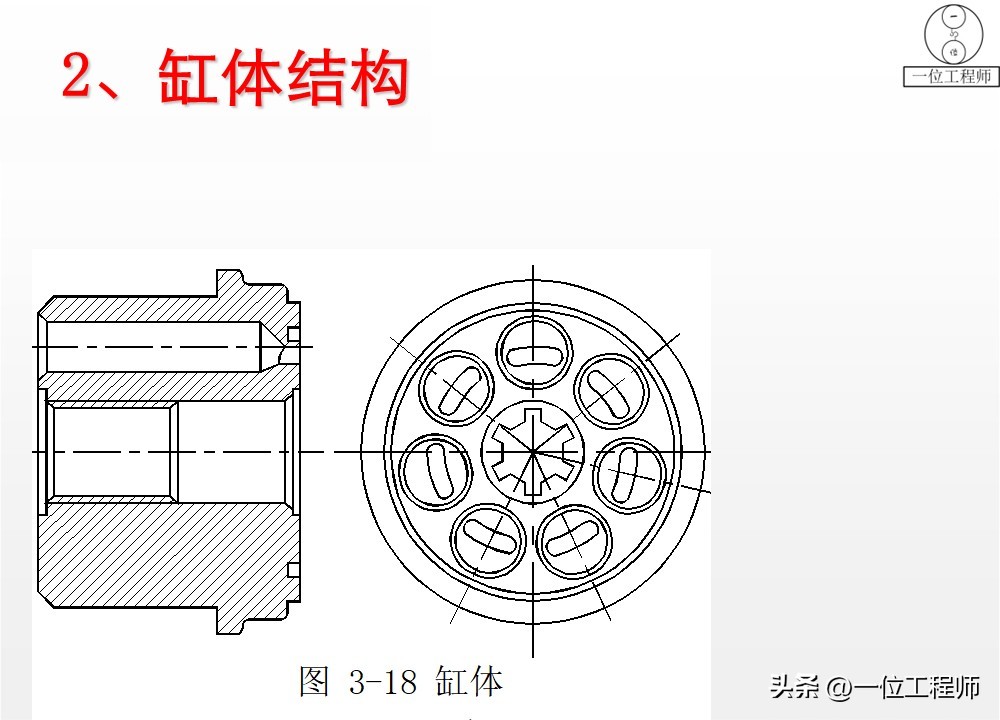

通过柱塞在缸体内的往复运动吸排油，分为斜盘式和斜轴式。具有高压、高效、流量可调的特点，变量机构包括手动、伺服、恒功率等类型。适用于高压重载场景，如矿山机械、冶金机械等。

四、使用要点：规避常见问题

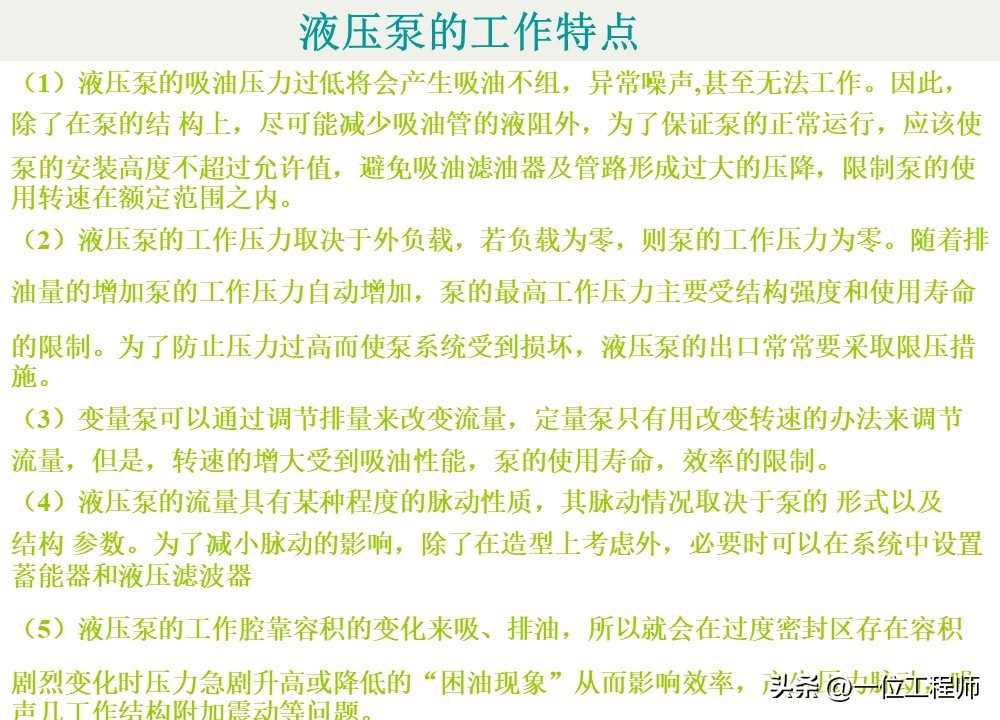

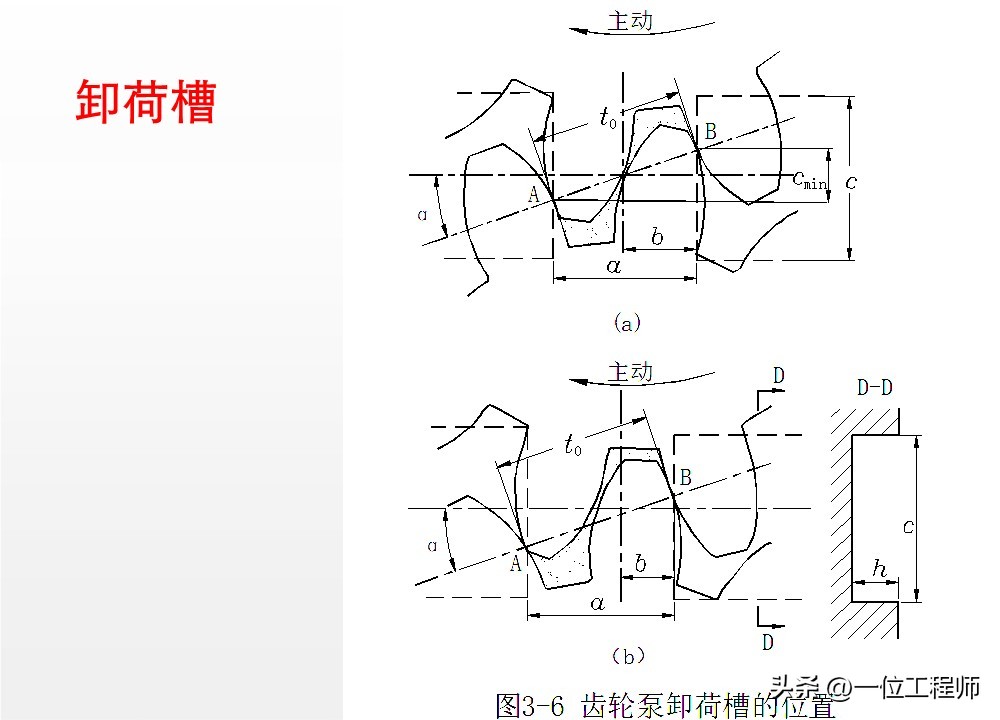

液压泵运行需注意：避免吸油压力过低导致吸油不足；通过限压措施防止超压损坏；变量泵可通过调节排量改变流量，定量泵需控制转速调节；针对困油现象，可通过设置卸荷槽缓解，同时合理选择滤油器减少油液污染影响。

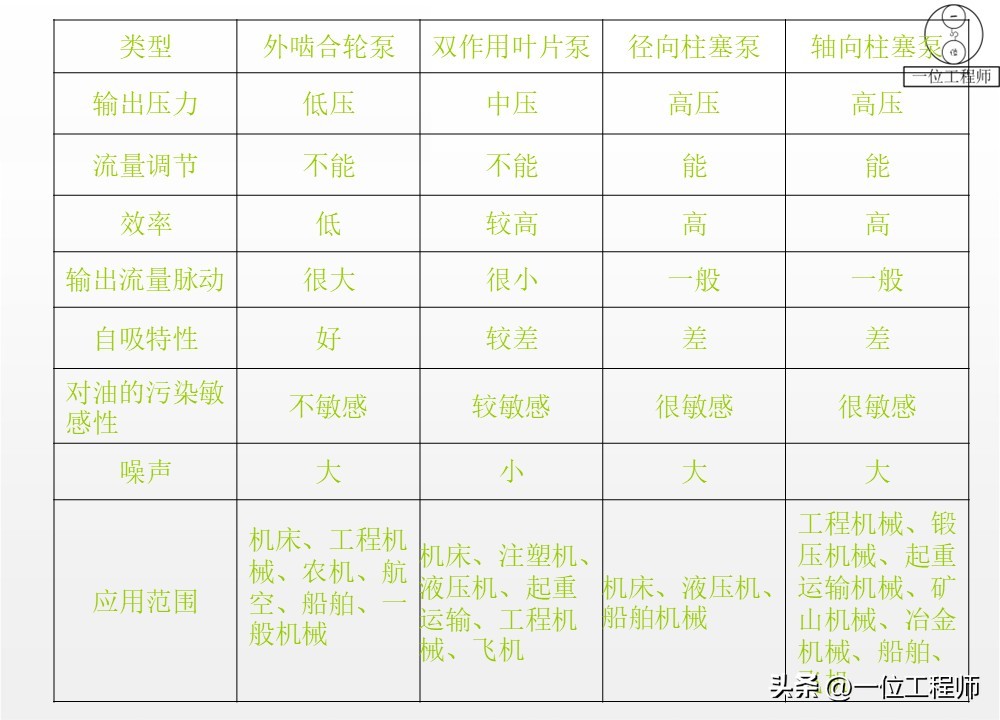

不同类型液压泵各有优劣，选型时需结合压力需求、流量特性、使用环境等因素综合判断，才能充分发挥液压系统的性能优势。

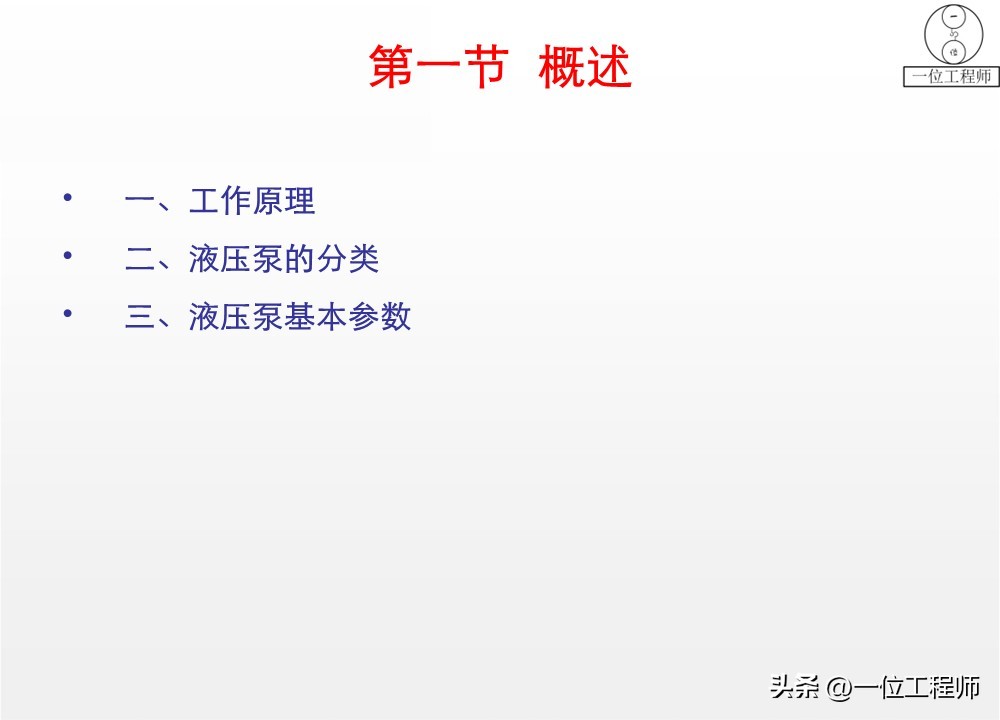

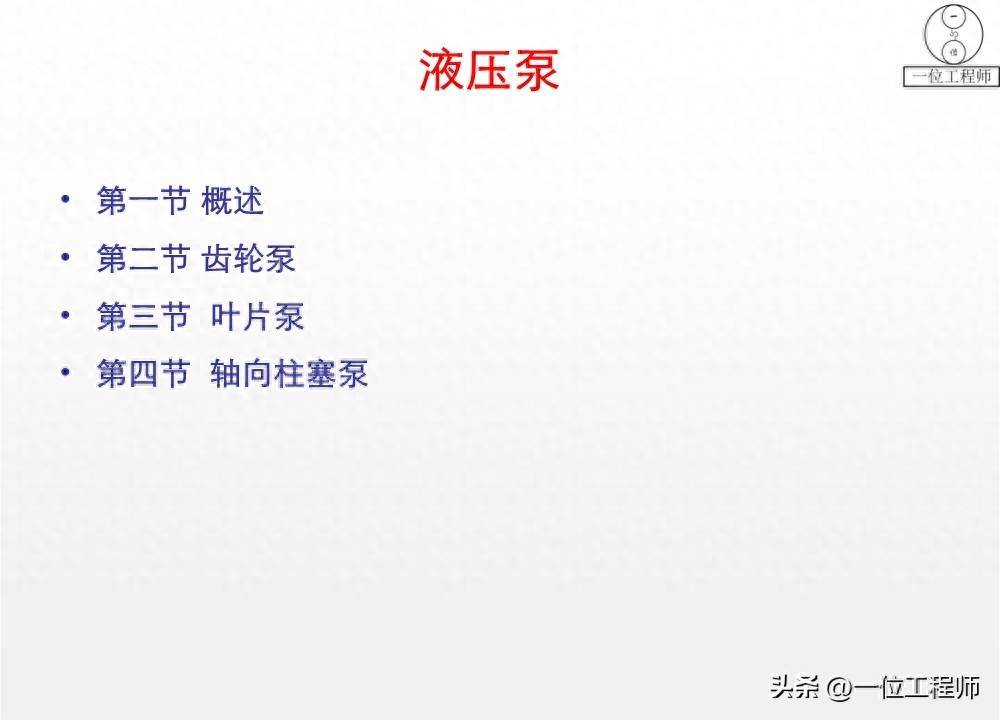

PPT介绍液压泵知识点
