1.MP4格式概述1.1 简介

MP4或称MPEG-4第14部分（MPEG-4 Part 14）是一种标准的数字多媒体容器格式。扩展名为.mp4。虽然被官方标准定义的唯一扩展名是.mp4，但第三方通常会使用各种扩展名来指示文件的内容：

大部分数据可以通过专用数据流嵌入到MP4文件中，因此MP4文件中包含了一个单独的用于存储流信息的轨道。目前得到广泛支持的编解码器或数据流格式有:

1.2 术语

为了后面能比较规范的了解这种文件格式，这里需要了解下面几个概念和术语，这些概念和术语是理解好MP4媒体封装格式和其操作算法的关键。

（1）Box

这个概念起源于QuickTime中的atom，也就是说MP4文件就是由一个个Box组成的，可以将其理解为一个数据块，它由Header+Data组成，Data 可以存储媒体元数据和实际的音视频码流数据。Box里面可以直接存储数据块但是也可以包含其它类型的Box，我们把这种Box又称为container box。

（2）Sample

简单理解为采样，对于视频可以理解为一帧数据，音频一帧数据就是一段固定时间的音频数据，可以由多个Sample数据组成，简而言之：存储媒体数据的单位是sample。

（3）Track

表示一些sample的集合，对于媒体数据而言就是一个视频序列或者音频序列，我们常说的音频轨和视频轨可以对照到这个概念上。当然除了Video Track和Audio Track还可以有非媒体数据，比如Hint Track，这种类型的Track就不包含媒体数据，可以包含一些将其他数据打包成媒体数据的指示信息或者字幕信息。简单来说：Track 就是电影中可以独立操作的媒体单位。

（4）Chunk

一个track的连续几个sample组成的单元被称为chunk，每个chunk在文件中有一个偏移量，整个偏移量从文件头算起，在这个chunk内，sample是连续存储的。

这样就可以理解为MP4文件里面有多个Track,一个Track又是由多个Chunk组成，每个Chunk里面包含着一组连续的Sample，正是因为定义了上述几个概念，MP4这种封装格式才容易实现灵活、高效、开放的特性，所以要仔细理解。

2.MP4整体结构2.1 MP4结构概览

MP4格式是一个box的格式，box容器套box子容器，box子容器再套box子容器。

一个box由两部分组成：box header、box body。

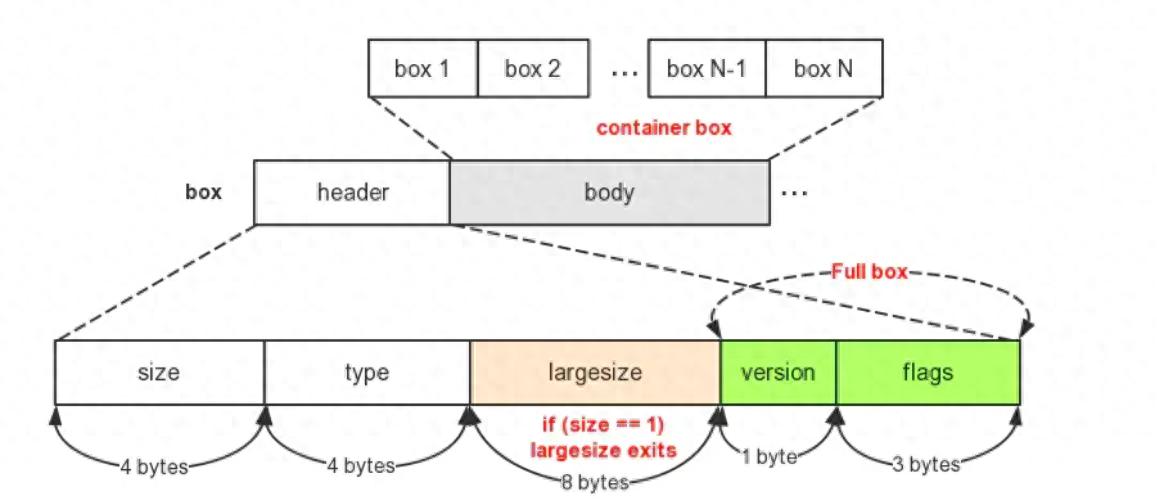

完整的Box结构：

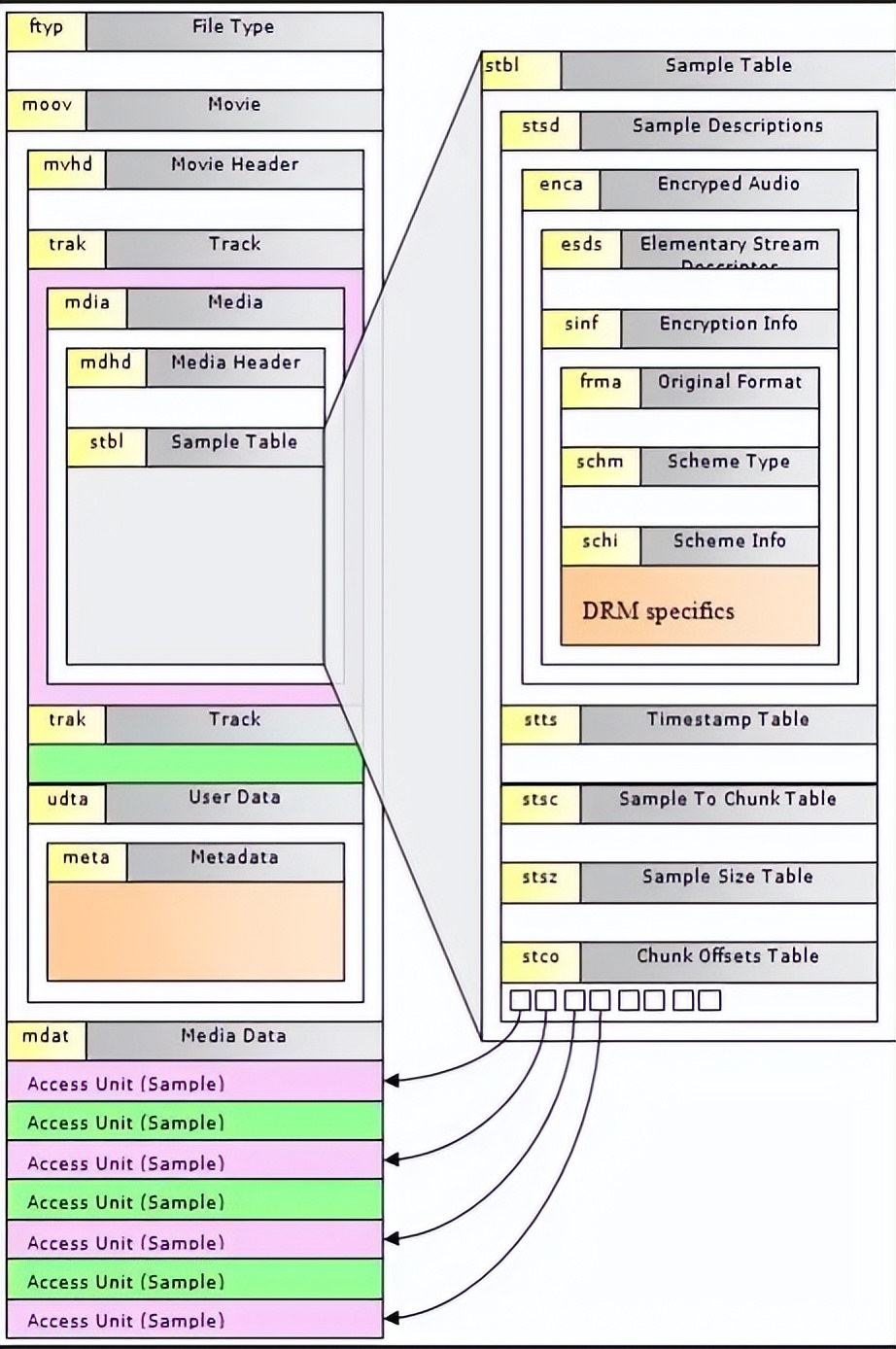

每个Box承载的数据内容如下：

2.2 Box结构

mp4 封装格式采用称为 box 的结构来组织数据。结构如下：

  +-+-+-+-+-+-+-+-+-+-+
  |  header  |  body  |
  +-+-+-+-+-+-+-+-+-+-+

其它所有 box 都在语法上继承自此基本 box 结构。

2.2.1 box header

box 分为普通 box 和 fullbox。

（1）普通 box header 结构如下：

字段

类型

描述

size

4 Bytes

包含 box header 的整个 box 的大小

type

4 Bytes

4 个 ascii 值，如果是 "uuid"，则表示此 box 为用户自定义，可忽略

large size

8 Bytes

size=1 时才有的字段，用于扩展，例如 mdat box 会需要此字段

（2）fullbox 在上面的基础上新增了 2 个字段：

2.2.2 box body

一个box可能会包含其它多个box，此种box称为container box。因此box body可能是一种具体box类型，也有可能是其它box。

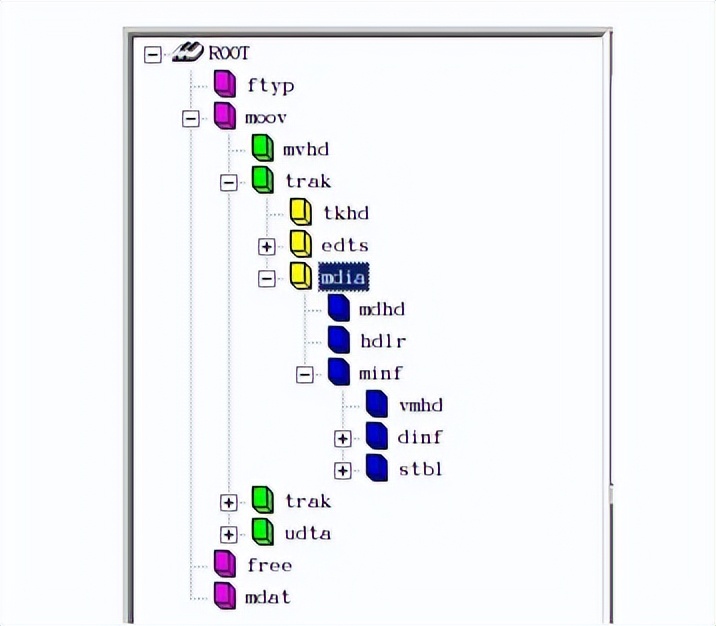

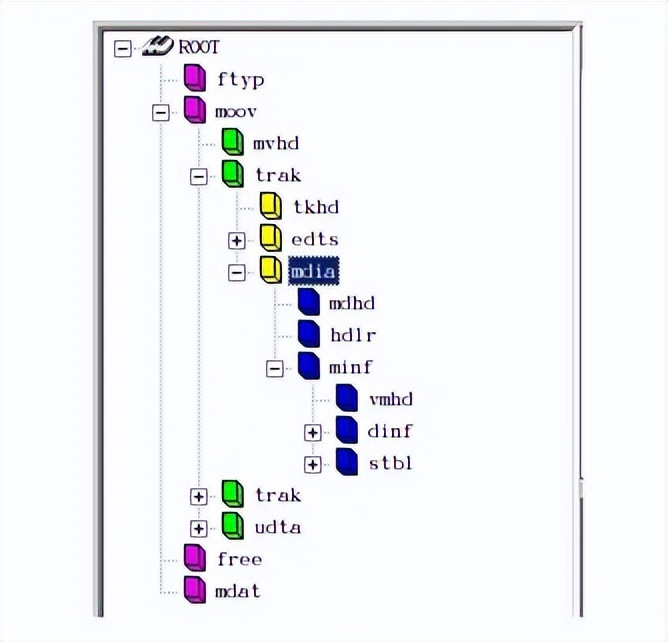

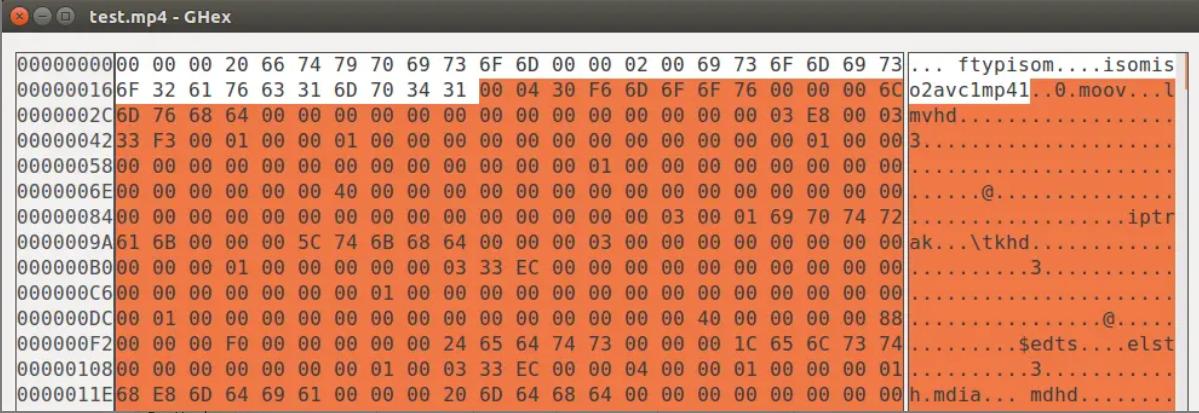

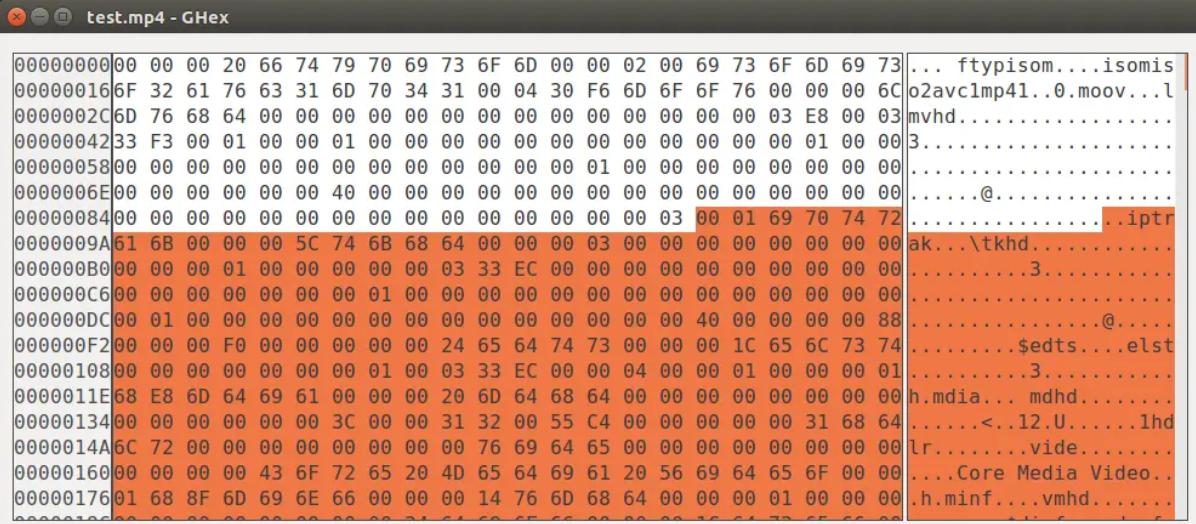

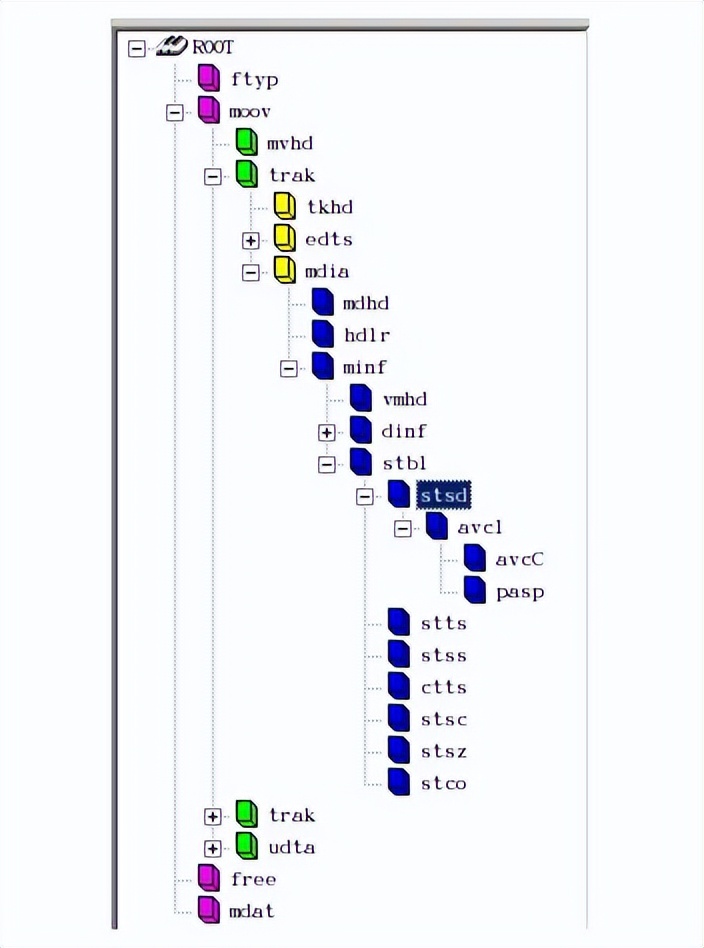

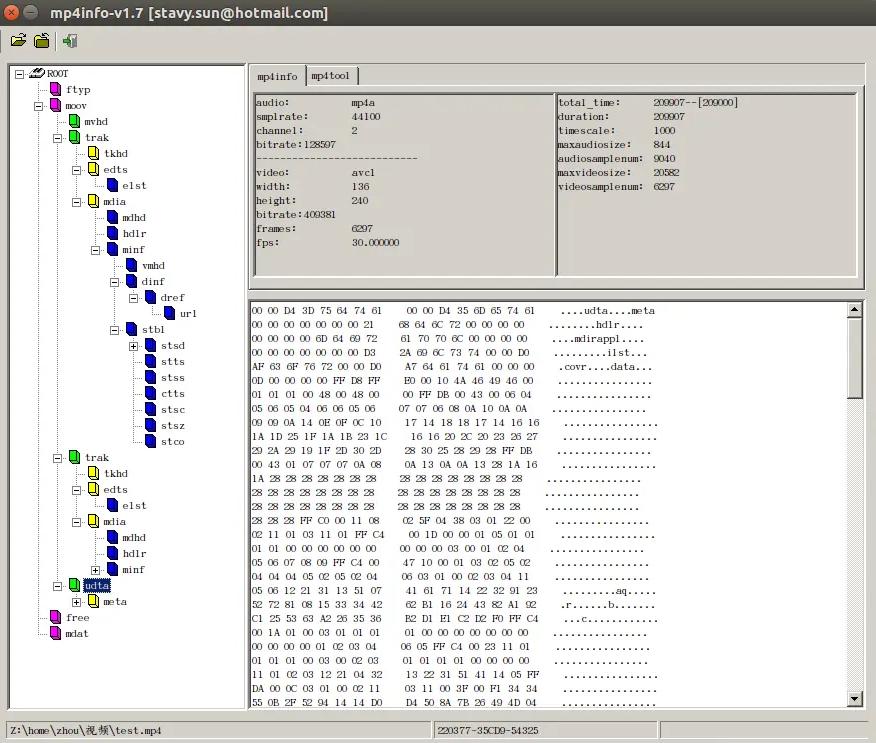

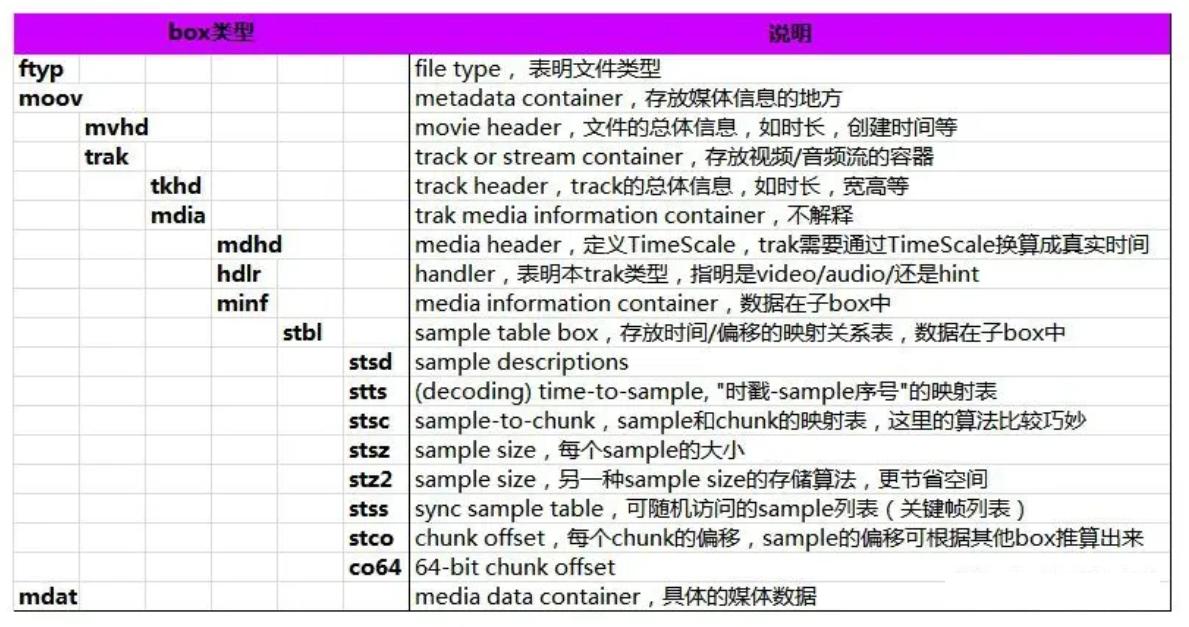

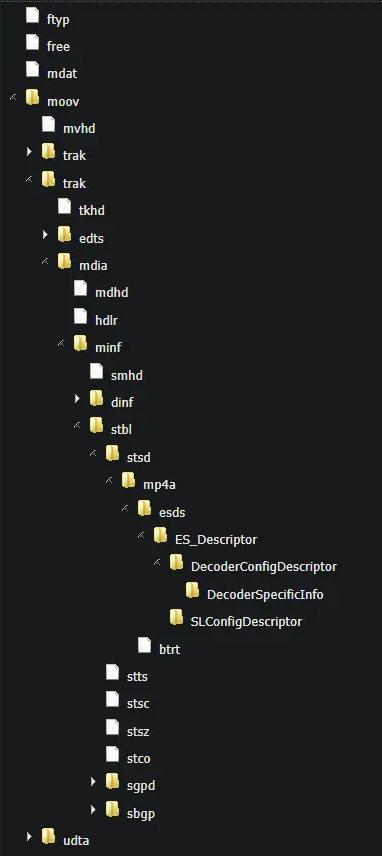

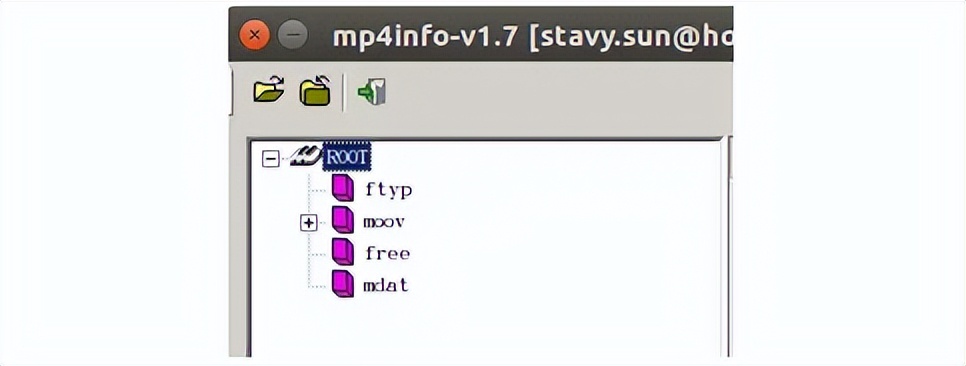

虽然Box的类型非常多，大概有70多种，但是并不是都是必须的，一般的MP4文件都是含有必须的Box和个别非必须Box，我用MP4info这种工具分析了一首MP4的文件，具体的Box显示如下：

通过上述工具分析出来的结果，我们大概可以总结出MP4以下几个特点：

MP4文件就是由一个个Box组成，其中Box还可以相互嵌套，排列紧凑没有多的冗余数据；Box类型并没有很多，主要是由必须的ftyp、moov、mdat组成，还有free，udta非必须box组成即去掉这两种box对于播放音视频也没有啥影响。Moov一般存储媒体元数据，比较复杂嵌套层次比较深，后面会详细解释各个box的字段含义和组成。2.3 ftyp(File Type Box)

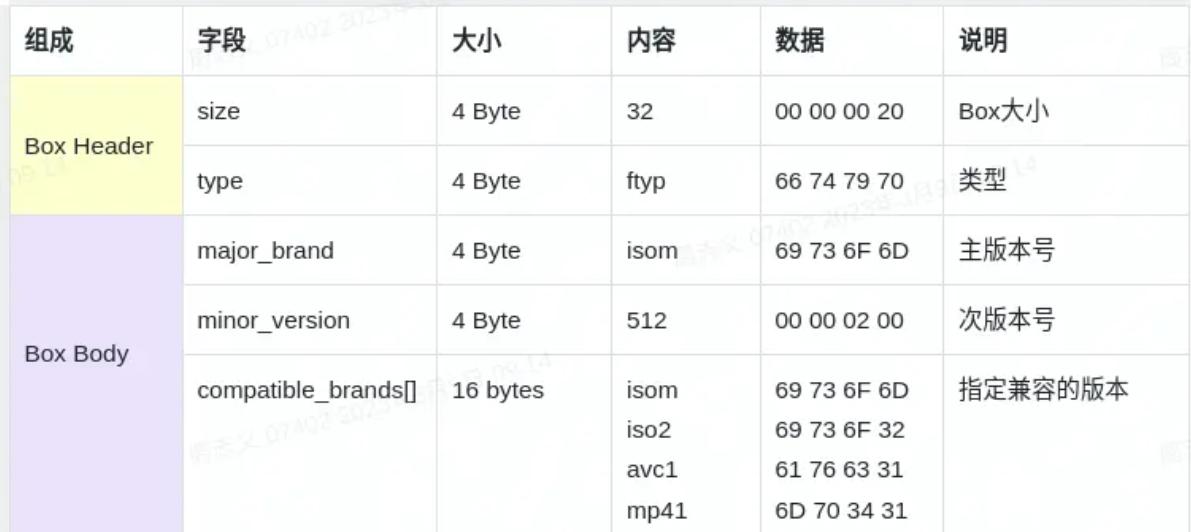

ftyp 一般出现在文件的开头，用来指示该 mp4 文件使用的标准规范：

一个示例如下：

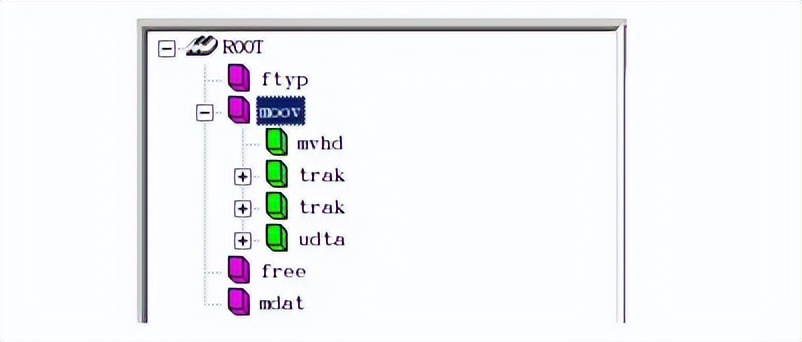

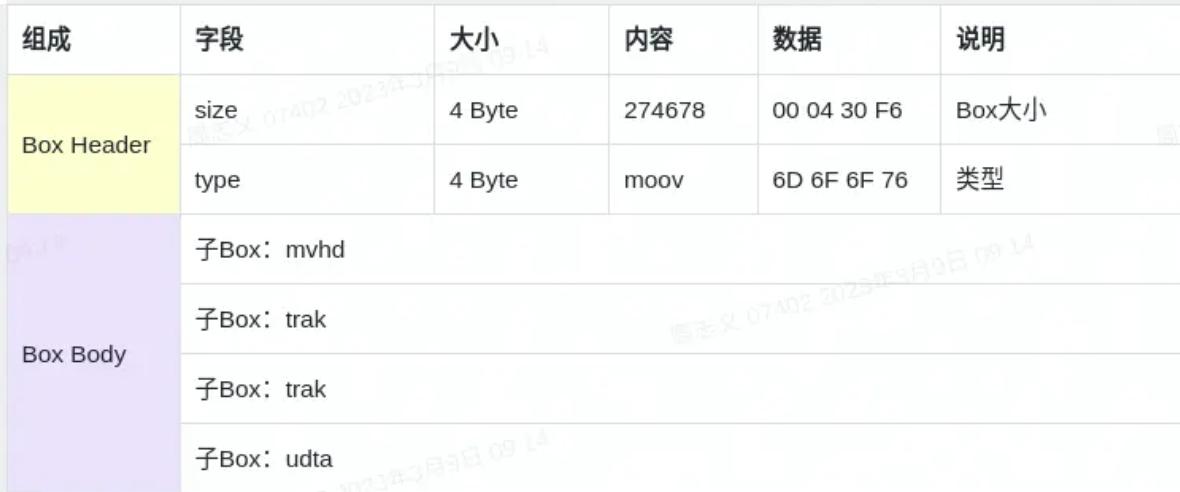

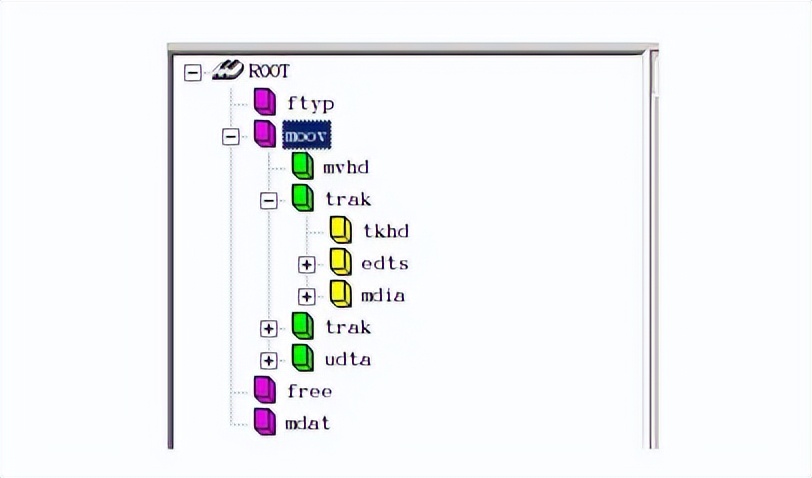

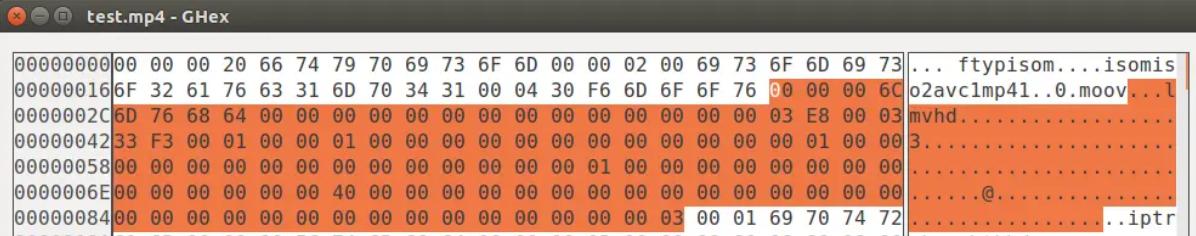

2.4 moov(Movie Box)moov是一个container box，一个文件只有一个，其包含的所有box用于描述媒体信息（metadata）。moov的位置可以紧随着 ftyp 出现，也可以出现在文件末尾。由于是一个 container box，所以除了 box header，其 box body 就是其它的 box。

领音视频开发学习资料→C/C++音视频开发学习路线+资料 - 知乎

子Box：

一个示例如下：

（1）结构

（2）数据

（3）成分

子Box：mvhd

用于简单描述一些所有媒体共享的信息。

子Box：trak

track，轨道，用于描述音频流或视频流信息，可以有多个轨道，如上出现了 2 次，分别表示一路音频和一路视频流。

2.5 mvhd(Movie Header Box)

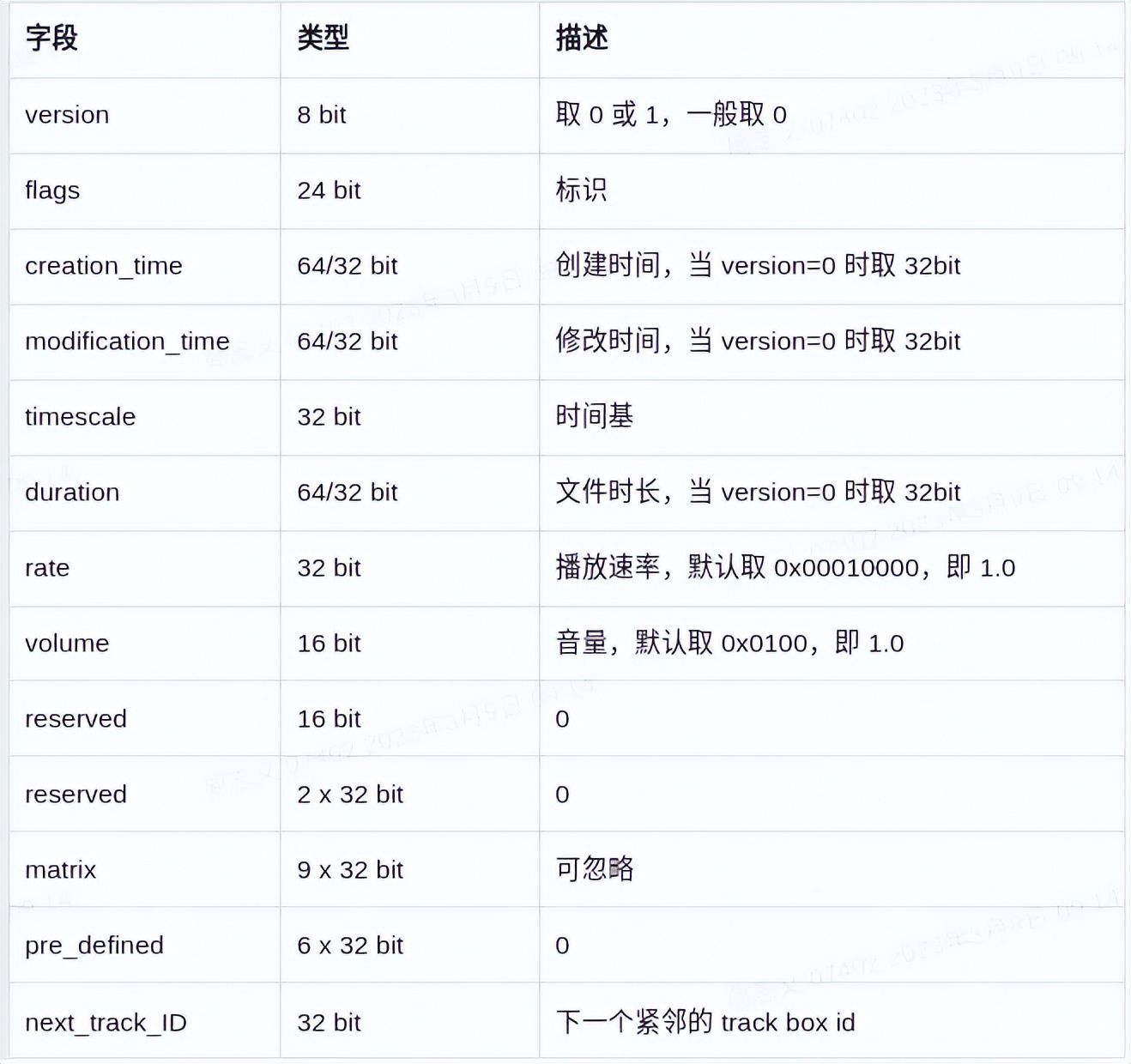

mvhd 作为媒体信息的 header 出现(注意此header不是box header，而是moov媒体信息的header)，用于描述一些所有媒体共享的基本信息。

mvhd 语法继承自fullbox，注意下述示例出现的version和flags字段属于fullbox header。

Box Body：

2.6 trak(track)

trak box 是一个 container box，其子 box 包含了该 track 的媒体信息。一个 mp4 文件可以包含多个 track，track之间是独立的，trak box 用于描述每一路媒体流。一般情况下有两个trak，分别对应音频流和视频流。

一个示例如下：

其中：

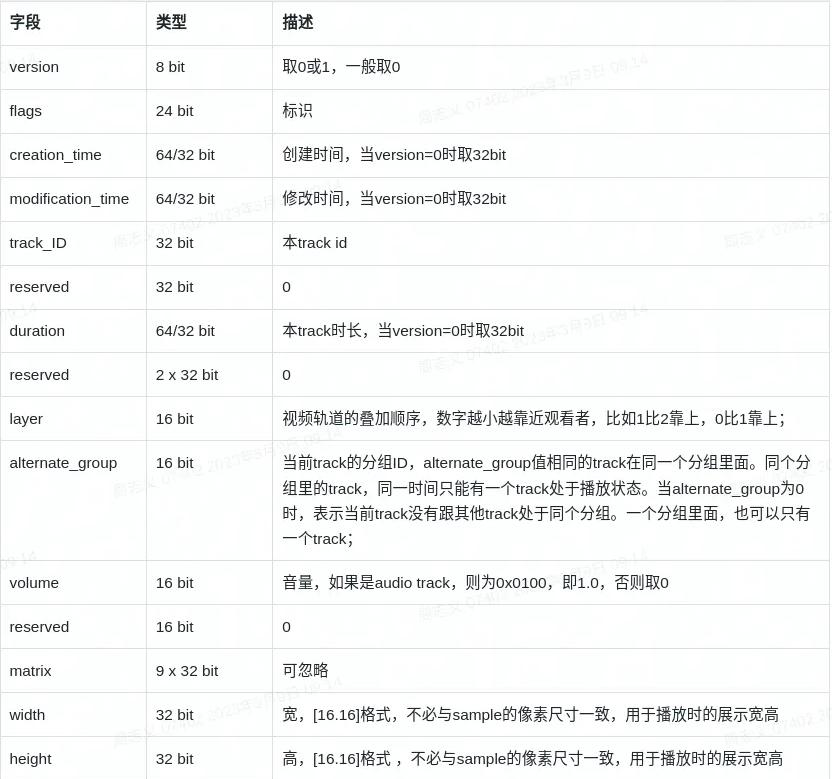

2.7 tkhd(track header box)tkhd 作为媒体信息的header出现(注意此 header 不是 box header，而是 track 媒体信息的 header)，用于描述一些该track的基本信息。tkhd语法继承自fullbox，注意下述示例出现的version和flags 字段属于fullbox header。

Box Body：

2.8 edts(edit Box)

它下边有一个elst（Edit List Box），它的作用是使某个track的时间戳产生偏移。看一下一些字段：

为使PTS从0开始，media_time字段一般设置为第一个CTTS的值，计算PTS和DTS的时候，他们分别都减去media_time字段的值就可以将PTS调整为从0开始的值。

如果media_time是从一个比较大的值，则表示要求PTS值大于该值时画面才进行显示，这时应该将第一个大于或等于该值的PTS设置为0，其他的PTS和DTS也相应做调整。

2.9 mdia(media box)

定义了track媒体类型以及sample数据，描述sample信息。它是一个container box，它必须包含mdhd，hdlr 和 minf。

一个示例如下：

其中：

2.10 mdhd(Media Header Box)mdhd 作为媒体信息的header出现(注意此header不是box header，而是media媒体信息的header)，用于描述一些该media的基本信息。mdhd和tkhd ，内容大致都是一样的。不过tkhd通常是对指定的track设定相关属性和内容。而mdhd 是针对于独立的media来设置的。mdhd语法继承自fullbox，注意下述示例出现的 version 和 flags 字段属于fullbox header。

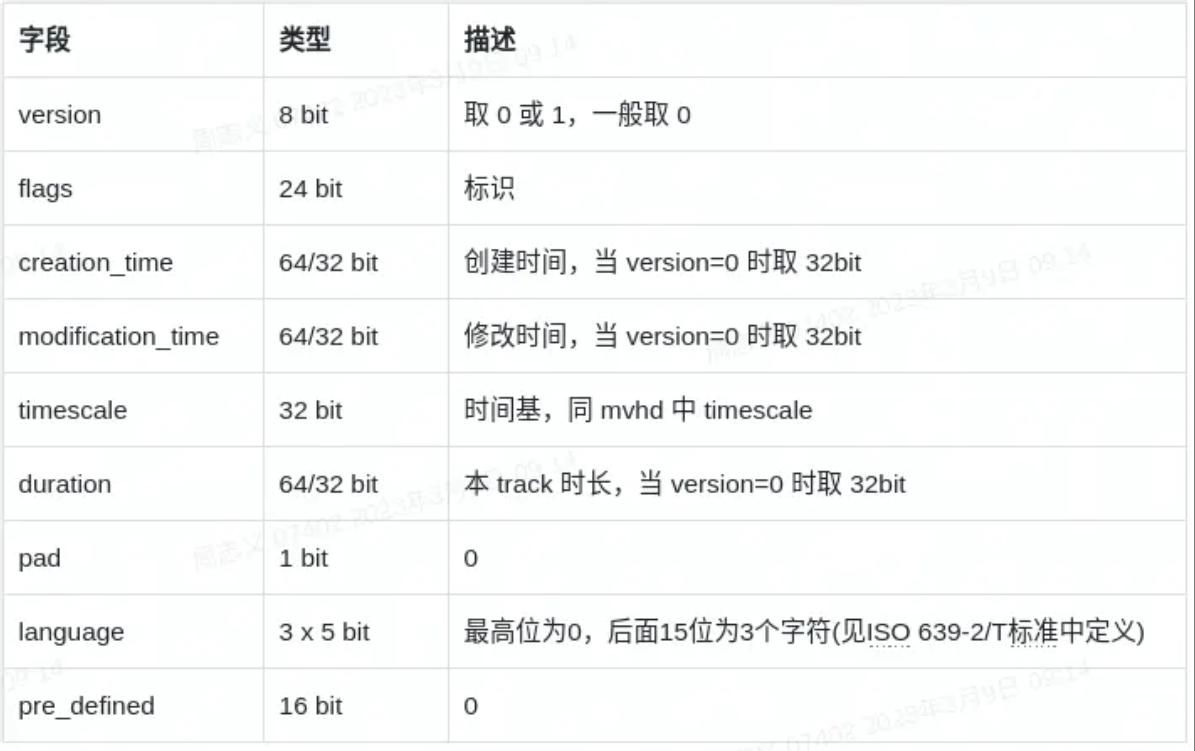

Box Body：

注：timescale同mvhd中的timescale，但是需要注意虽然意义相同，但是值有可能不同，下边stts,ctts等时间戳的计算都是以mdhd中的timescale。

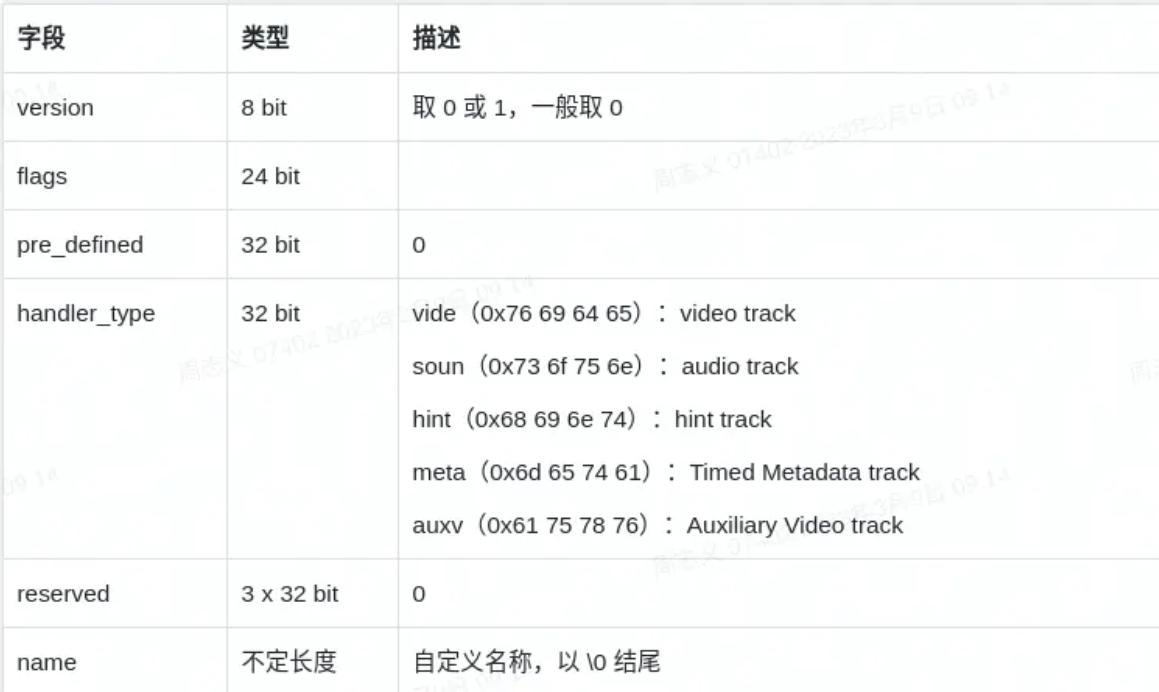

2.11 hdlr(Handler Reference Box)主要解释了媒体的播放过程信息。声明当前track的类型，以及对应的处理器（handler）。hdlr 语法继承自 fullbox，注意下述示例出现的 version 和 flags 字段属于 fullbox header。

Box Body：

2.12 minf（Media Information box）

解释 track 媒体数据的 handler-specific 信息，media handler用这些信息将媒体时间映射到媒体数据并进行处理。minf 同样是个 container box，其内部需要关注的内容是 stbl，这也是 moov 中最复杂的部分。一般情况下，“minf”包含一个header box，一个“dinf”和一个“stbl”，其中，header box根据track type（即media handler type）分为“vmhd”、“smhd”、“hmhd”和“nmhd”，“dinf”为data information box，“stbl”为sample table box。

2.13 *mhd (Media Info Header Box)

可分为“vmhd”、“smhd”、“hmhd”和“nmhd”，比如视频类型则为vmhd，音频类型为smhd。

（1）vmhd

2.14 dinf（Data Information Box）描述了如何定位媒体信息，是一个container box。“dinf”一般包含一个“dref”(data reference box)。“dref”下会包含若干个“url”或“urn”，这些box组成一个表，用来定位track数据。简单的说，track可以被分成若干段，每一段都可以根据“url”或“urn”指向的地址来获取数据，sample描述中会用这些片段的序号将这些片段组成一个完整的track。一般情况下，当数据被完全包含在文件中时，“url”或“urn”中的定位字符串是空的。2.15 stbl（Sample Table Box）

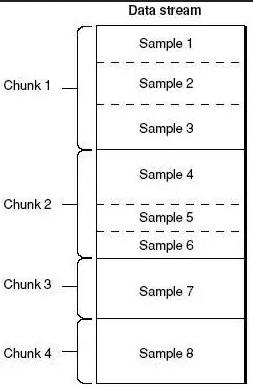

在介绍stbl box之前，需要先介绍一下mp4中定义的sample与chunk：

stbl box是一个container box，是整个track中最重要的一个box，其子box描述了该路媒体流的解码相关信息、音视频位置信息、时间戳信息等。

MP4文件的媒体数据部分在mdat box里，而stbl则包含了这些媒体数据的索引以及时间信息。

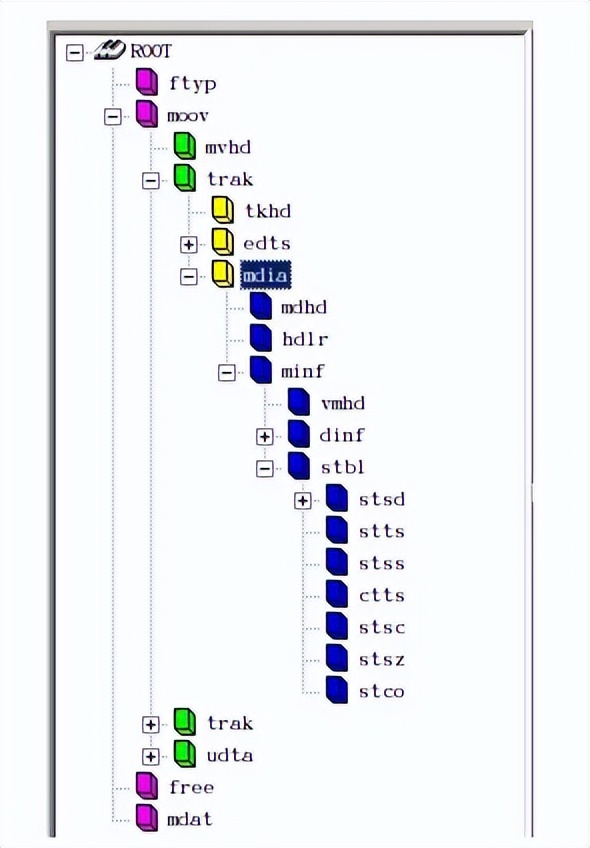

一个示例如下：

其中：

2.16 stsd(sample description box)

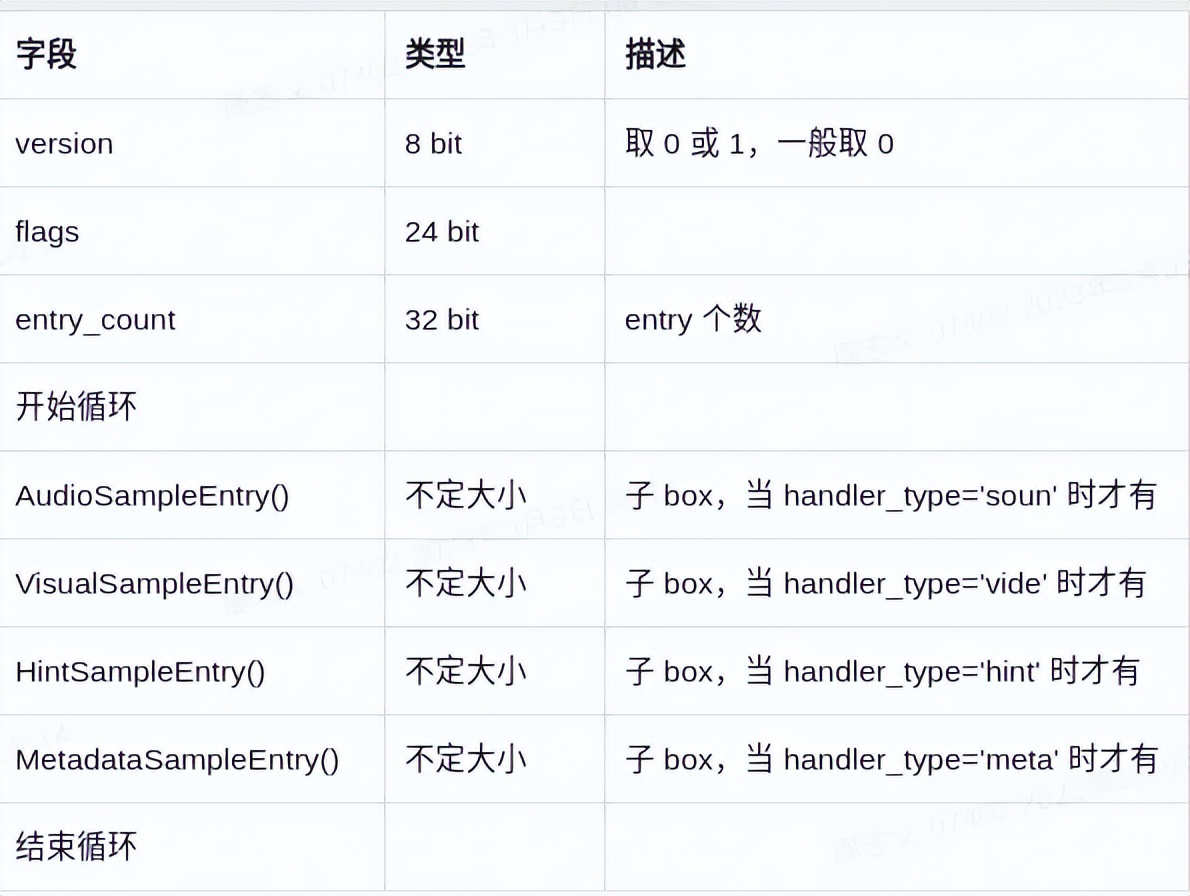

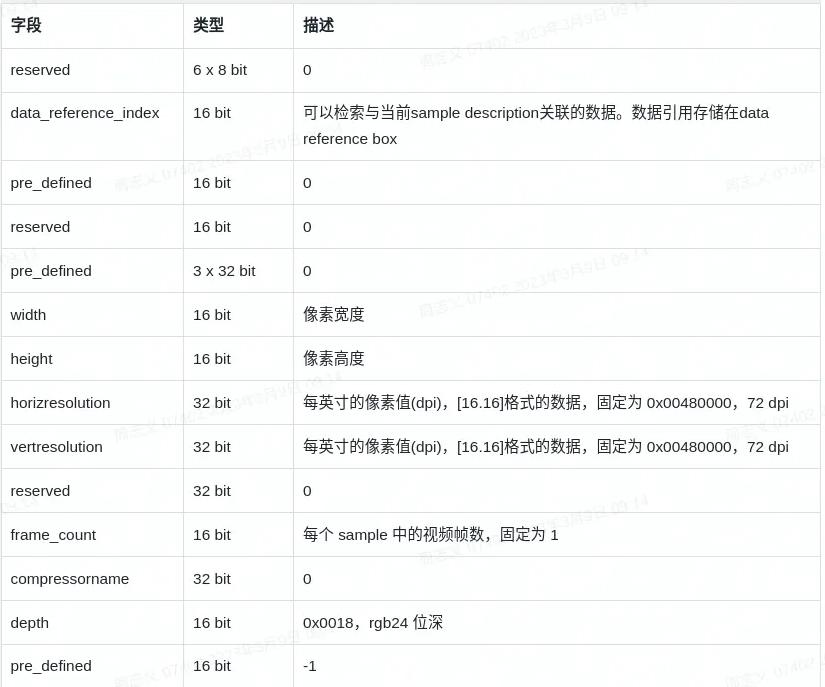

主要存储了编码类型和初始化解码器需要的信息。这里以视频为例，包含子box：avc1，表示是H264的视频。

2.16.1 h264 stsd

对于h264视频，典型结构如下：

其上(只列出 avc1 与 avcC，其余 box 可忽略)：

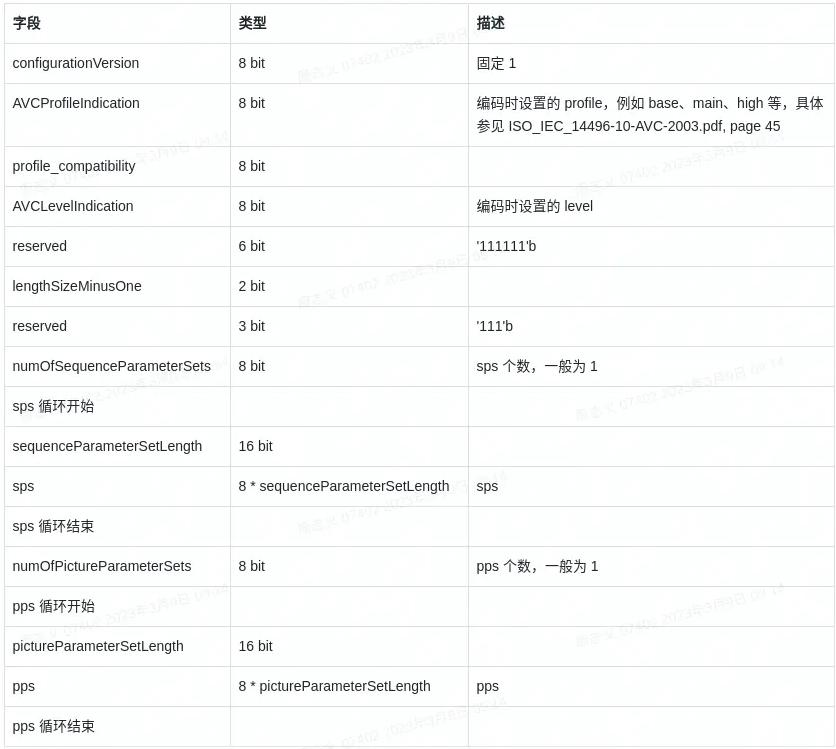

avcC(AVC Video Stream Definition Box)，存储 sps && pps，即在 ISO/IEC 14496-15 中定义的

AVCDecoderConfigurationRecord 结构

注：在 srs 中，解析

avcc/AVCDecoderConfigurationRecord 结构解析参见

srs/trunk/src/kernel/srs_kerner_codec.cpp::SrsFormat::avc_demux_sps_pps() 函数。

2.16.2 aac stsd

对于 aac 音频，典型结构如下：

可以看到，aac stsd 结构比较复杂，box 众多。实际上，在 ISO/IEC 14496-3 中，定义了 AudioSpecificConfig 类型，aac stsd 结构主要信息就来自 AudioSpecificConfig。

具体不做分析，可以参看 srs 中：

2.17 stts(time to sample box)存储了该 track 每个 sample 到 dts 的时间映射关系。包含了一个压缩版本的表，通过这个表可以从解码时间映射到sample序号。表中的每一项是连续相同的编码时间增量(Decode Delta)的个数和编码时间增量。通过把时间增量累加就可以建立一个完整的time to sample表。

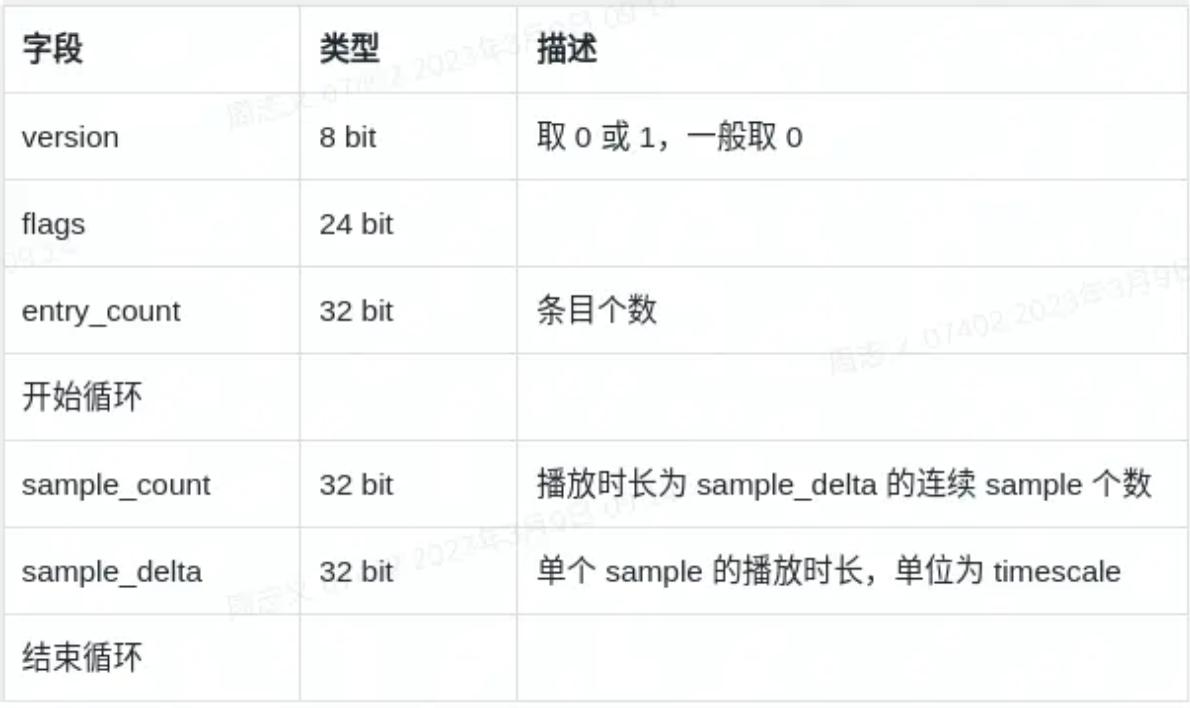

这里为了节约条目的个数，采用了压缩存储的方式，即 sample_count 个连续的 sample 如果 sample_delta 时长一样，那么用一个条目就能表示了。

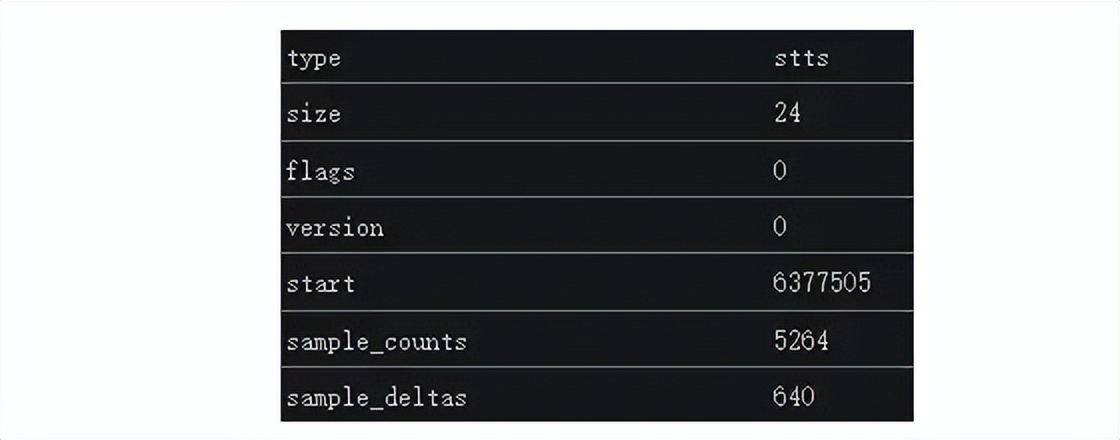

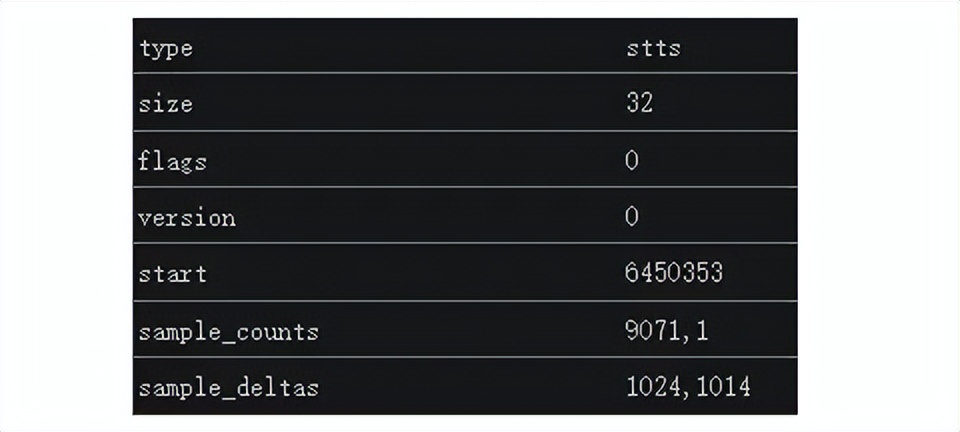

一个音频 track 的示例如下：

一个视频 track 的示例如下：

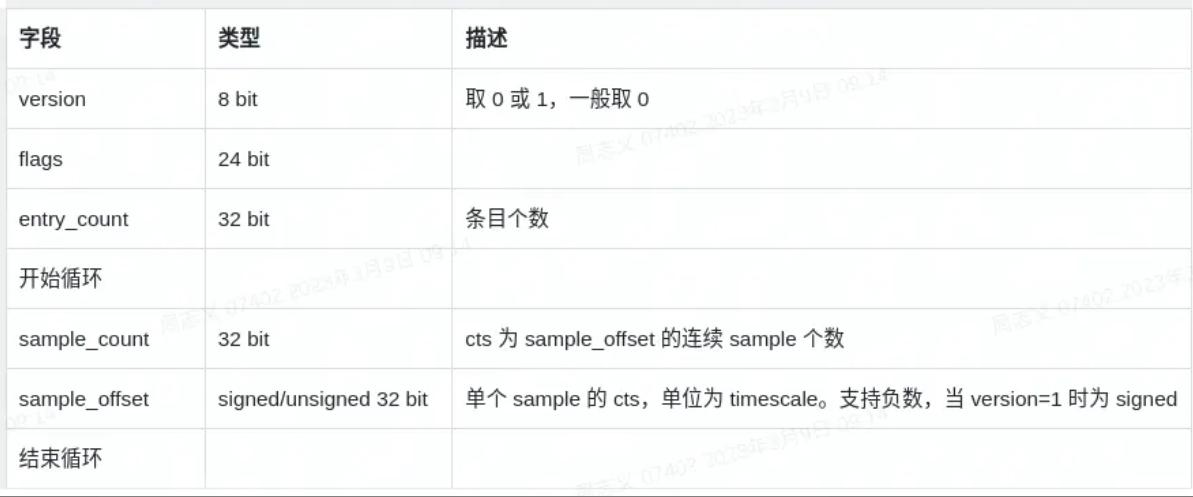

2.18 ctts(composition time to sample box)存储了该 track 中，每个 sample 的 pts 与 dts 时间差(cts = pts - dts)：如果一个视频只有I帧和P帧，则ctts这个表就不需要了，因为解码顺序和显示顺序是一致的，但是如果视频中存在B帧，则需要ctts。

注意：

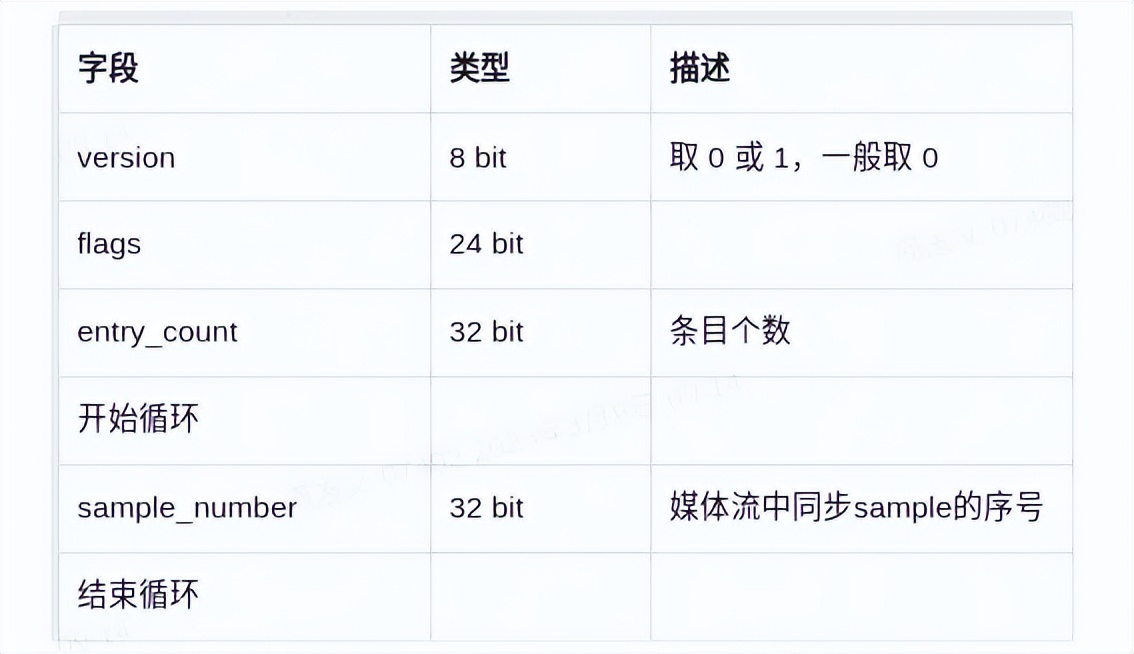

2.19 stss(sync sample box)

它包含media中的关键帧的sample表。关键帧是为了支持随机访问。如果此表不存在，说明每一个sample都是一个关键帧。

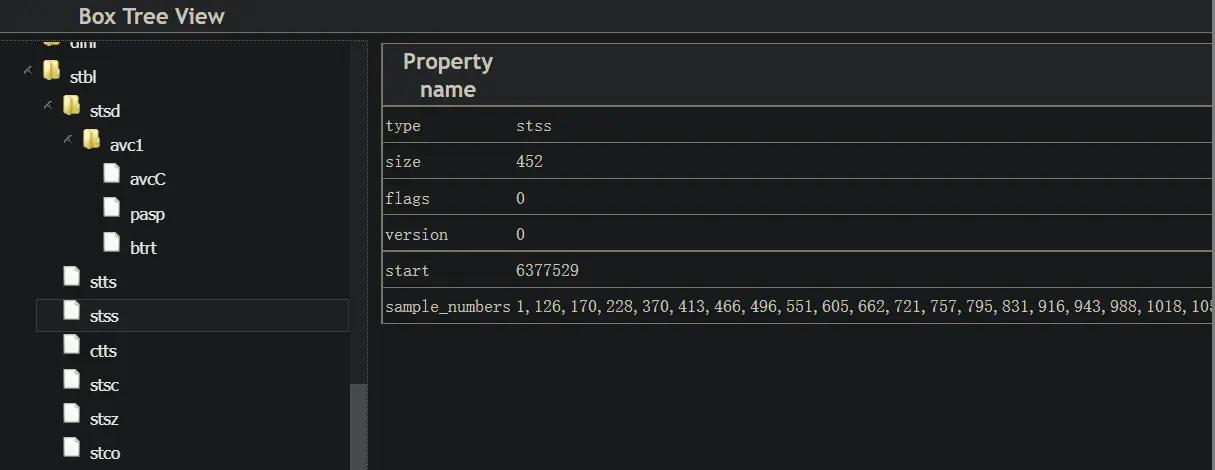

一个视频示例如下：

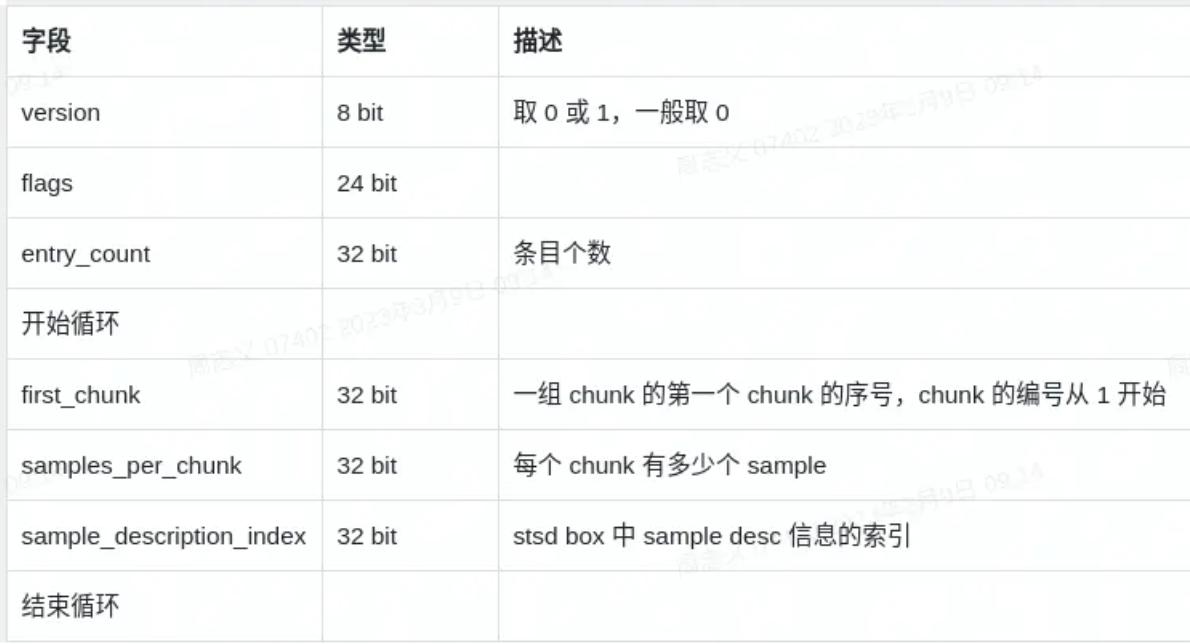

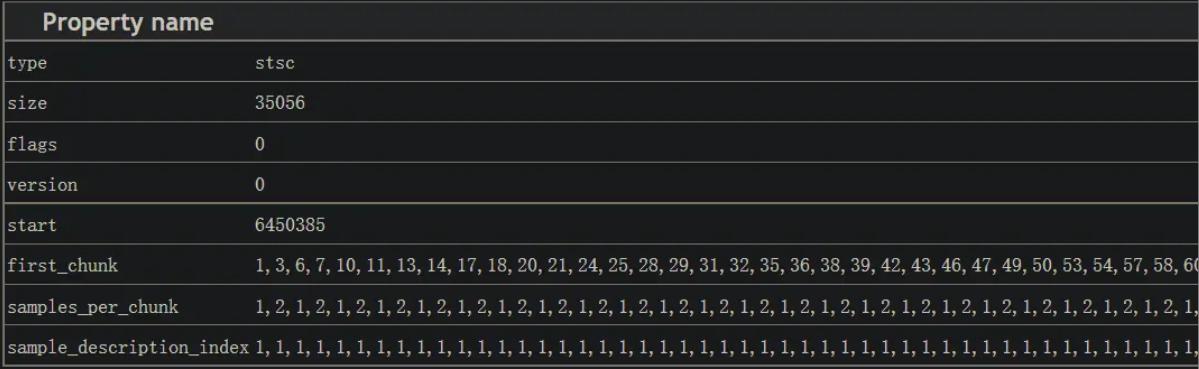

2.20 stsc/stz2(sample to chunk box)

存储了该 track 中每个 sample 与 chunk 的映射关系。

一个音频示例如下：

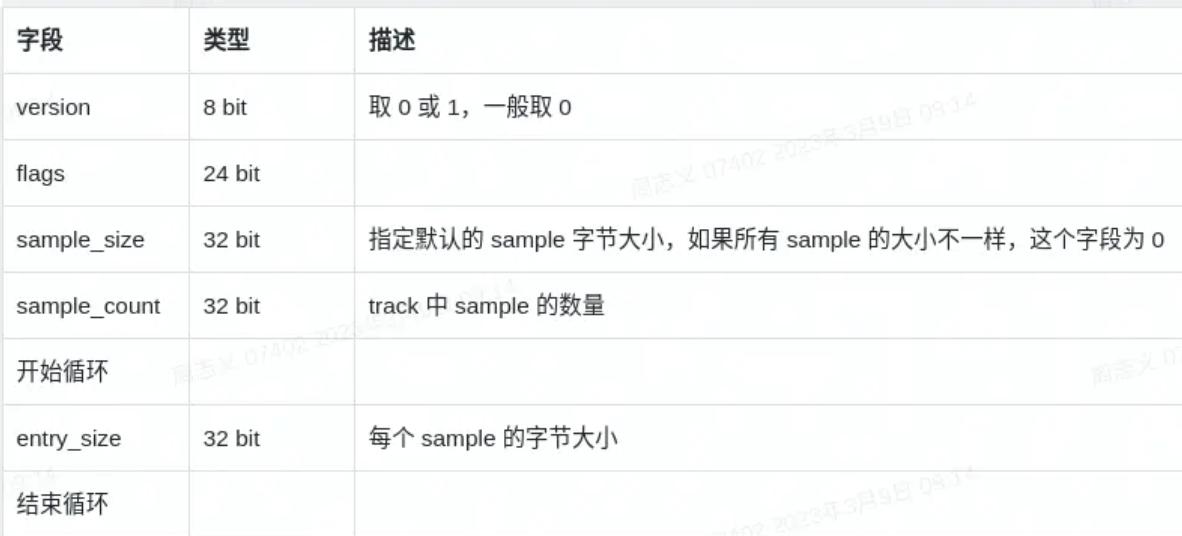

2.21 stsz(sample size box)

包含sample的数量和每个sample的字节大小，这个box相对来说体积比较大的。表明视频帧或者音频帧大小，FFmpeg 里面的AVPacket 的size 数据大小，就是从这个box中来的。

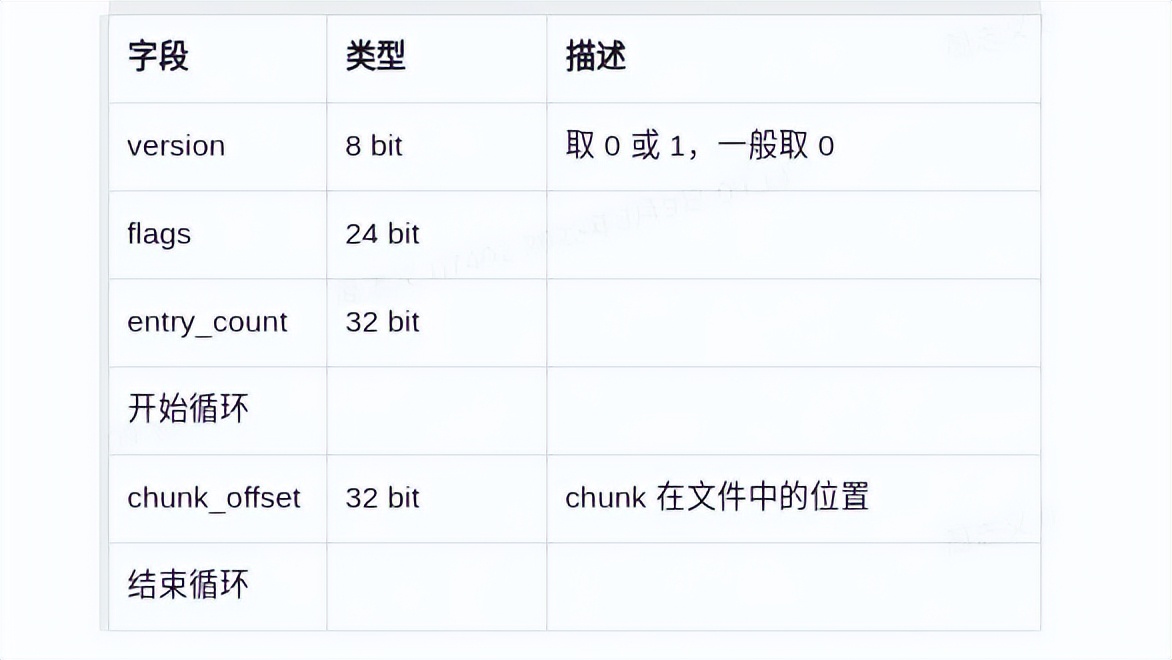

2.22 stco/co64(chunk offset box)Chunk Offset表存储了每个chunk在文件中的位置，这样就可以直接在文件中找到媒体数据，而不用解析box。需要注意的是一旦前面的box有了任何改变，这张表都要重新建立。

stco 有两种形式，如果你的视频过大的话，就有可能造成 chunkoffset 超过 32bit 的限制。所以，这里针对大 Video 额外创建了一个 co64 的 Box。它的功效等价于 stco，也是用来表示 sample 在 mdat box 中的位置。只是，里面 chunk_offset 是 64bit 的。

需要注意，这里 stco 只是指定的每个 Chunk 在文件中的偏移位置，并没有给出每个 Sample 在文件中的偏移。想要获得每个 Sample 的偏移位置，需要结合 Sample Size box 和 Sample-To-Chunk 计算后取得。

2.23 udta(user data box)

用户自定义数据。

2.24 free(free space box)“free”中的内容是无关紧要的，可以被忽略。该box被删除后，不会对播放产生任何影响。Ftyp可以是free或skip。2.25 mdat(media data box)mdat就是具体的编码后的数据。mdat 也是一个 box，拥有 box header 和 box body。mdat 可以引用外部的数据，参见 moov --> udta --> meta，这里不讨论，只讨论数据存储在本文件中的形式。对于 box body 部分，采用一个一个 samples 的形式进行存储，即一个一个音频帧或视频帧的形式进行存储。码流组织方式采用 avcc 格式，即 AUD + slice size + slice 的形式。
