太阳能灯控制器安装和调节教程，一看就懂

太阳能路灯控制器如何使用，如何安装，兴许很多人都会有很大疑问，今天将为大家解答：

安装方式：

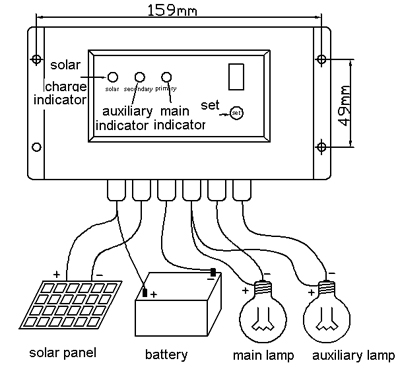

①修正了一个可靠的支架控制器或平坦的表面，用M4螺丝。 正如图1中所示，你会知道布线的太阳能路灯控制器和安装孔的相对位置关系。

②在图1所示的连接主灯（注意主灯的极性），包的接头连接后用绝缘胶带。

③检查电池电压，首先，它应该适当的电压控制器，请不要继续操作电压范围是不同。电池电压低于10.7V时，请完全充电的电池，再连接到系统中。 在图1所示连接电池，数码管（注意电池极性）如果是光明的，这意味着电池的连接是正确的，如果不是，请检查连接的极性，开路的电缆，而损害电池。 联合包裹连接后，用绝缘胶带。

④检查首先，它的太阳能电池板的电压控制器的电压应适合，请不要继续操作电压范围是不同的。 在图1所示连接的太阳能电池板，脸板的控制器“太阳”指示灯会亮，如果没有请检查极性连接的太阳能电池板（指示灯不亮，如果没有阳光或太阳能电池板的着色。）

手术

该控制器有2种工作模式：“U”照明控制模式，“P”正常控制模式，主灯的工作时间设置选项：1H-15H，一旦短按“SET”键等于一小时。

LED数码管显示的符号

意义

照明控制模式，主灯开始工作后，日落，日出后或编辑定时器自动切断。

没有意义，禁止使用这种模式。

正常控制模式 ， 主灯电路继续电源

U 模式

主灯打开，太阳落山后，天亮后关闭。

N 模式

没有意义，禁止使用这种模式。

1 - 9

主灯wrorking1-9H， 在P模式下没用

A - F

Mainlamp工作1-15H，在P模式下没用

电池低电压，控制器，保护，自动地恢复电池的电压后，  也可以手动解锁时，有一个显示在LED数码管，长按SET按钮 （4S）

负载短路，控制器的保护，故障清除后，长按SET按钮（4S）手动解锁时，有一个LED数码管显示。

无显示

控制器在休眠模式，以减少自耗，按SET键可以唤醒控制器，控制器将显示故障代码，每个20多岁。

①查询工作模式和主灯的工作时间：

在睡眠模式或连接后，电池内部20多岁的短按SET按钮（太阳能路灯控制器在查询状态。 短按“SET”键可以搜索工作模式和主灯工作时间。

②设置工作模式：

觉醒状态（有一个在数码管上显示），长按SET按钮（4S），直到闪烁，然后取出，在这个时候，我们正在进入工作模式设置挂起状态。 短按SET按钮可以在两种模式下切换。 如果没有按下去的按钮内的20多岁，控制器将保存设置，并加入到睡眠模式。 模式的设置将有效1min后。 设定的模式，断电后不会丢失。 如果你想加载默认回来，请参阅装入默认还原。

③主灯的工作时间设置：

再次长按SET按钮（4S）的工作模式下，直到闪烁，符号发生了变化，然后取出。 在这个时候，我们正在进入主灯的工作时间设置，短按SET键可以循环交换之间0 - 9，A，B，C，D，E，F。Mainlamp工作时间的设置将4S后生效。 工作时间的设置，断电后不会丢失。 如果没有按下去的按钮内的20多岁，太阳能路灯控制器将保存设置，并加入到睡眠模式。 再次长按SET按钮将进入查询工作模式和主灯的工作时间。

④低压断线保护解锁：

低电压保护状态（数码管显示“L”）。 长按SET键，直到显示符号的改变，此时低压断线保护解锁。 如果电池电压仍然偏低，控制器将再次返回到低电压保护锁定状态。

⑤短路解锁：

请务必提前排除故障。 短路保护状态（数码管显示“H”），长按SET键，直到显示符号的改变，此时短路保护解锁。

⑥恢复加载默认：

长按SET按钮（10S）查询工作模式下，主灯的工作时间状态，直到DIGITRON再次停止闪烁。 这时太阳能路灯控制器的设置恢复到加载默认。
