ZPW2000轨道电路红光带，区间发送盒故障处理全解析

区间ZPW-2000A设备故障处理分析

一、区间发送盒不工作故障

现象：发送工作灯灭灯，移频告警

1、工作电源无造成区间发送盒不工作(通过网孔观察发送盒盒子内红灯灭灯)：测量衰耗盘上发送电源测试孔上无直流24V电压，在发送盒后部面板上测+24、-24上无电，说明工作电源无造成发送盒不工作。依次检查零层空气开关，测量02-17、02-18上是否有电，空气开关上输入输出端是否有电找出故障点。

2、低频码无或有两个及其以上低频码造成区间发送盒不工作(通过网孔观察发送盒盒子内红灯有规律的闪一下再闪二下...)：在发送盒后部面板上借-24V电源，测量该区段应发的低频端子上有无24V电源，如无，则按低频编码条件电路找出开路点。若端子上有电，则依次量其他F1至F18号端子上哪个有电混入，然后依次甩端子找出短路点。

3、发送功出短路造成区间发送盒不工作(通过网孔观察发送盒盒子内红灯有规律的闪二下再闪二下...)：依次甩端子找出短路点。范围为发送盒端子至模拟网络盘1-2间通路(网络盘3-4间或5-6间短路也会造成这种情况)

4、载频选型条件无或有两个条件造成区间发送盒不工作(通过网孔观察发送盒盒子内红灯有规律的闪六下再闪六下...)：在发送盒后部面板上借-24V电源，测量有配线的-1或-2上是否有24V电源，若无，则+24V到-1或-2上的配线断线，若-1和-2上均有电说明它们之间有短路，拔下发送盒检查插座板上簧片上是否短路，若没有，则换盒子。

5、载频条件无或有两个及以上条件造成区间发送盒不工作(通过网孔观察发送盒盒子内红灯有规律的闪七下再闪七下...)：在发送盒后部面板上借-24V电源，测量有配线的1700或2300或2000或2600上是否有电，若没有则+24V到1700或2300或2000或2600上的配线断线，若有电再测其他无配线的端子上是否有电，有电说明两端子间有短路，拔下发送盒检查插座板上簧片上是否短路，若没有，则换盒子。

6、若以上条件均正常，则为发送盒本身故障，更换盒子。

二、区间接收盒不工作故障

现象：接收工作灯灭灯，移频告警

1、工作电源无造成区间接收盒不工作：测量衰耗盘上接收电源测试孔上无直流24V电压，在接收盒后部面板上测+24、-24上无电，说明工作电源无造成接收盒不工作。依次检查零层空气开关，测量03-17、03-18上是否有电，空气开关上输入输出端是否有电找出故障点。

2、载频选型条件无或有两个条件造成区间接收盒不工作：在接收盒后部面板上借-24V电源，测量有配线的-1或-2上是否有24V电源，若无，则+24V到-1或-2上的配线断线，若-1和-2上均有电说明它们之间有短路，拔下接收盒检查插座板上簧片上是否短路，若没有，则换盒子。

3、载频条件无或有两个及以上条件造成区间接收盒不工作：在接收盒后部面板上借-24V电源，测量有配线的1700或2300或2000或2600上是否有电，若没有则+24V到1700或2300或2000或2600上的配线断线，若有电再测其他无配线的端子上是否有电，有电说明两端子间有短路，拔下接收盒检查插座板上簧片上是否短路，若没有，则换盒子。

4、正反向Z(X1)、F(X2)上条件无或有两个条件造成区间接收盒不工作：在接收盒后部面板上借-24V电源，测量Z(X1)、F(X2)上是否有电，若均无电则按电压法查出开路点，若均有电时用甩端子法查短路点。

5、若以上条件均正常，则接收盒本身故障，更换盒子。

三、发送通道故障

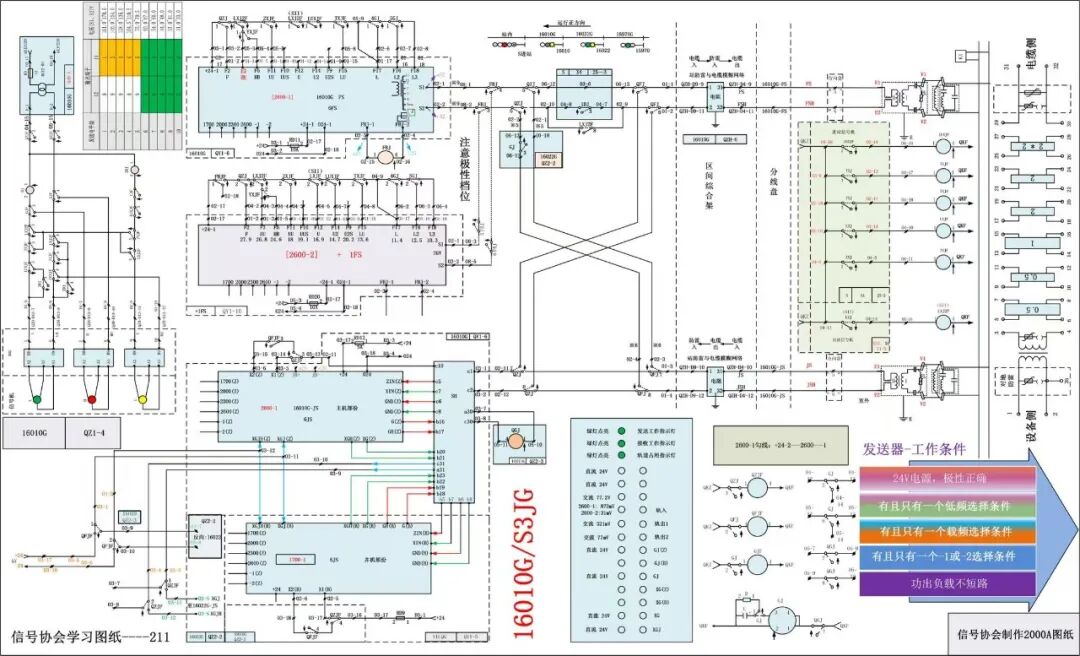

以下图为例

现象：01G轨道红灯亮

1、01G主轨入无，小轨入正常，03G主轨入正常，小轨入无;

2、测量发送功出；若无(可能会测出30V左右虚压)，再从发送盒后部面板上测量S1、S2上电压，若有70V以上电压则为S1、S2至02-1 或02-2间开路，若还是同功出孔上测得的数据一样，再查功调1-2和电平5-9上电压，找出开路点;

3、功出正常到发送网络盘上测设备、防雷、电缆孔电压。若设备侧上电压无，则用电压法查出室内发送通道故障点。若设备孔电压正常而防雷孔上电压无，则为网络盘与插座间接触不良或网络盘有故障，更换网络盘;

4、若防雷孔上有电压，而电缆孔无电压，先拔下防雷模块(防雷模块短路会造成此现象)，若还没恢复，则甩开31或32端子测电压，若有70V电压则为后级通道短路，甩点进行查找，若仍无则更换网络盘，更换后若还没恢复，则依次往下测量网络盘后部配线，直至找出故障点(后部配线开路短路均有可能);

5、若在电缆孔上测得70多伏电压，再去测量零层发送电缆上电压，若无为网络盘31、32至零层发送电缆间有开路，若仍有，则判断为室外开路故障。

6、室外查找时注意，若在端子间量得有30V左右电压时则可判断为此点往室内方向有开路点，若是在方向盒内或E1、E2上量得此电压，将两端子分别对备用芯线量电压，仍有30V左右电压的线为正常线，量不出电压的线为断线，更换备用芯线即可。

7、室外短路时在网络盘上的电缆孔无电压，甩开零层电缆电压70V 左右则可判断为室外短路，用电阻档量甩下电缆侧电阻根据环阻计算得出短路点大致位置后，再甩线测量进行查找。

四、接收通道故障

举例上图03G

现象：01G、03G轨道灯均亮红灯。

1、01G主轨入正常，小轨入正常；03G主轨入无，小轨入无;

2、测量接收网络盘电缆孔、防雷孔、设备孔上电压。若电缆孔上电压无，再测零层电缆上电压。若有则为零层电缆至接收网络盘31、32端子有开路，电压法量出开路点。若无电压拆下电缆量电缆侧电压，若有则为室内短路，依次断接点用电压法查找，若仍无则为室外故障。

3、室外查找时，范围为接收端引入线(包括引入线与钢轨接触不良或长引入线破皮与钢轨短路)至室内方向，按室内出去就近顺序查找故障点。如先到方向盒则先量方向盒内端子上电压，有为方向盒至室内电缆开路，无电时现拆端子量副电缆上电压，若有则为方向盒往室内方向有短路点，若无则按此继续往室外方向查找。

4、若电缆孔上有电压，再量防雷孔上电压，若无，先拔下防雷模块(防雷模块短路会造成此现象)，若仍无更换网络盘，仍量不出电压则需依次往上测量网络盘后部配线，直至找出故障点；若配线均正常则为网络盘1-2端子至室内通道短路，依次断接点用电压法查找;

5、防雷上有电压而设备孔无电压更换接收端模拟网络盘。如仍无刚为网络盘插座1或2端子不良;

6、设备侧有电压则为室内通道有开路点，按图查找接收网络盘1、2至衰耗盒C1、C2间电路。

五、接收盒与衰耗盒故障处理案例

1、01G红光带，测轨入正常，轨出1无，衰耗盒坏，更换。

2、01G红光带，测轨入正常，轨出1无，主轨调整封线不良。

3、测试时发现 01G衰耗盒 GJ(Z)测试孔无直流电压，轨出1 正常，查找衰耗后部端子C5、C6上有电，而主机接收盒后部端子ZIN(Z)、GND(Z)无电，C5、C6至ZIN(Z)、GND(Z)中间配线断线。

4、01G红光带，测01G衰耗盒轨出1正常，XGJ间无直流电压，测03G衰耗盒小轨入正常，轨出2明显偏低(小于63mv)，小轨正向调整封线开路。

5、01G红光带，测01G衰耗盒轨出1正常，XGJ间无直流电压，测 03G衰耗盒XG孔直流电压偏高(大于30V)，判断为小轨道接收条件通道开路。电压法测出开路点。

6、01G红光带，测01G衰耗盒轨出1正常，XGJ孔直流电压正常，GJ孔电压正常，零层03-7、03-8至QGJ回路有开路故障。

7、控制台显示01G红光带，而01G衰耗盒轨道占用灯显示绿灯QGJ吸起，GJ落下，GJ回路故障，查GJ回路即可。

六、以下几个问题会造成区间出红光带

(一般在室内施工后才会出现)

1、发送盒载频选型-1、-2用错会造成接收盒无法调制出直流信号。测试时要只要注意下载频频率即可，-1型加1.4Hz，-2型减1.3Hz。

2、接收盒接收的小轨载频(即相邻区段载频)为-1型时，QZJF吸起条件接Z(X1)，QFJF吸起条件接F(X2)，接收盒接收的小轨载频(即相邻区段载频)为-2型时，QZJF吸起条件接F(X2)，QFJF吸起条件接Z(X1)。

3、接收盒后部端子上XGJ上为正极性电源，XGJH上为负极性电源，若接反，会造成G、GH无直流电压输出。

以上所指电压正常或有是指能达到设备正常工作的电压，无电压是指电压为零或者电压明显低于正常电压并不可能造成设备工作的电压值(因移频电压容易窜电，就算断线也可能在继线后级测出电压值)。
