丰田放油螺栓垫片漏油？八成是安装没拧紧，别再只换垫片了

密封垫片泄漏有三种，第一种最常见：

界面泄漏——介质从垫片与法兰面的接触界面逃逸，占到了总泄漏量的80%至90%。这是最常见的泄漏形式，通常是因为预紧力不足、法兰面粗糙度过大或垫片回弹能力不够。

渗透泄漏——介质穿过垫片材料本身的微观孔隙，占总泄漏量的10%至20%。这就要求垫片材料本身足够致密，特别是面对小分子介质时。

吹出泄漏——这是最危险的情况，多发于事故场景。当密封系统承受的压力超过垫片的承受极限，垫片可能被整体吹出密封面，造成大量介质瞬间泄漏。

为什么安装环节是最大的变量？

以制冷压缩机常用的DN200法兰为例：工艺要求螺栓扭矩达到270NM，这个数值不是随便定的，它是根据垫片的密封载荷、螺栓规格和法兰尺寸精确计算出来的。如果把270NM看作"及格线"，实际安装时如果没有使用扭力扳手，仅凭工人手感拧紧，扭矩偏差可能达到30%甚至更高。

扭矩不足的直接后果是：垫片受到的压缩应力达不到密封所需的最小值。特别是在压缩机这种泄漏率要求达到10⁻⁵级别（年泄漏量不超过2克冷媒）的高要求场景，扭矩差几十牛米就可能是"合格"和"报警"之间的天壤之别。

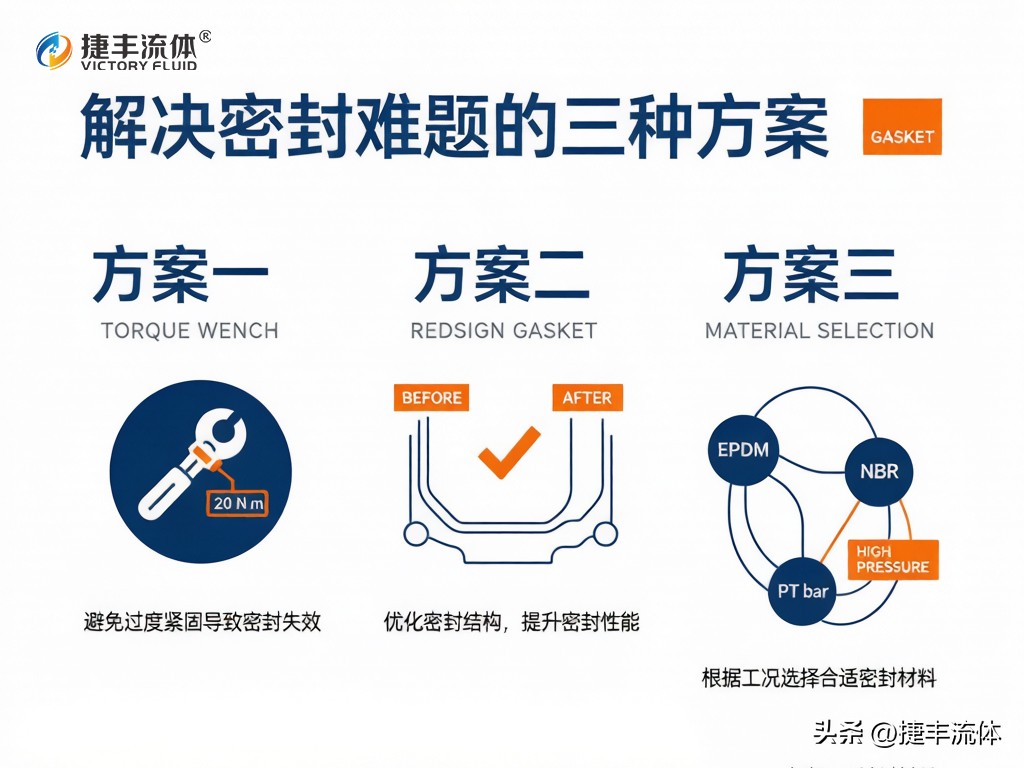

如果发现垫片泄漏不符合要求，通常有三条路可以走：

第一，把扭矩做到位。润滑螺栓减小摩擦损耗，配合扭力扳手按标准值安装，这是最直接的方案。

第二，优化垫片设计。在不改变安装扭矩的前提下，通过减小垫片受力面积来提高单位面积上的压缩应力，让同样的螺栓力产生更好的密封效果。

第三，选择低载荷密封材料。不同牌号的垫片材料，所需的密封载荷差别很大。同样是密封2.0MPa的冷媒介质，某种材料可能需要75MPa的密封载荷，而另一种可能只需25MPa——选对了材料，就能在现有安装条件下轻松达标。

密封是个系统工程，垫片质量是基础，安装扭矩是关键，选型匹配是智慧。下一次你的压缩机出现泄漏，不妨先从扭矩扳手查起。
