风机盘管凝结水系统流程图：安装与管路连接核心要点

一、安装前置要求

风机盘管进场安装前，需完成外观质量核验、机组三速空载试运转，同时开展水压密封性试验，核验合格后方可开展安装作业。

机组单机试验细则：风机盘管需完成三速档位试运转，水压试验取值为系统工作压力的1.5倍，保压后接口、壳体无渗漏即为试验合格。

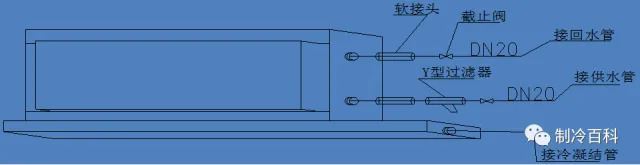

二、管路连接施工要求

1、冷热媒供回水管道与风机盘管接驳，优先选用专用柔性软管对接，抵消管道形变、震动带来的受力影响。

2.供回水配套截止阀、电动二通阀、Y型过滤器，需贴近盘管本体布设，所有阀件、过滤设备安装标高需高于机组凝水盘盘面，避免阀杆冷凝滴水散落至室内吊顶空间。

3 .盘管冷热媒管道接驳作业，必须使用管道专用拆装工具施工，严禁蛮力拧动，防止盘管铜管接口变形、丝扣破损；凝水盘与凝结水排水管接驳位置，统一配置长度200mm专用塑料软管对接，搭配专用管夹双侧夹紧固定，杜绝凝结水渗漏、脱管问题。

4 . 风机盘管需待暖通冷热媒主管路完成全域冲洗、排污作业后，再对接支管管路，防止管路泥沙、焊渣进入盘管换热流道造成堵塞；系统配套Y型过滤器，需在系统全流程调试运行结束后，拆解清洗滤网，清理杂质后方可竣工验收交付。

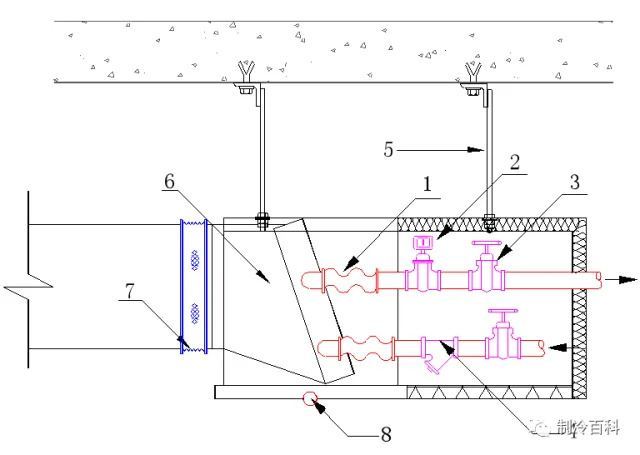

管路配套配件标识：1-管道软连接；2-电动二通阀；3-截止阀；4-Y型过滤器；5-固定吊杆；6-风机盘管主机；7-风管软接；8-凝结水排水口

三、吊装固定与坡度施工要求

卧式风机盘管采用吊杆吊装固定，吊杆与建筑楼板锚固牢靠、机组安装定位精准；机组整体设置0.003安装坡度，坡面统一朝向凝水盘排水出口，保障凝结水自流排出。吊杆与盘管支座连接位置，采用双螺母锁紧紧固，防止运行震动导致螺母松脱。

吊顶暗装式风机盘管，对应吊顶封板位置需开设可拆卸检修门，尺寸满足机组拆装、阀件维保、凝水疏通作业需求，方便后期运维检修。

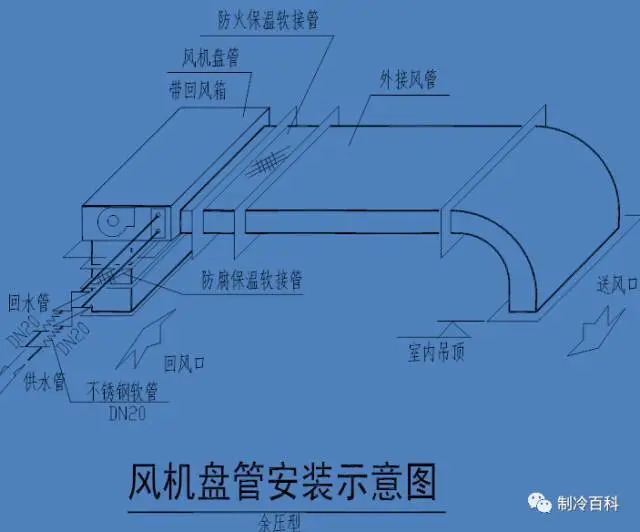

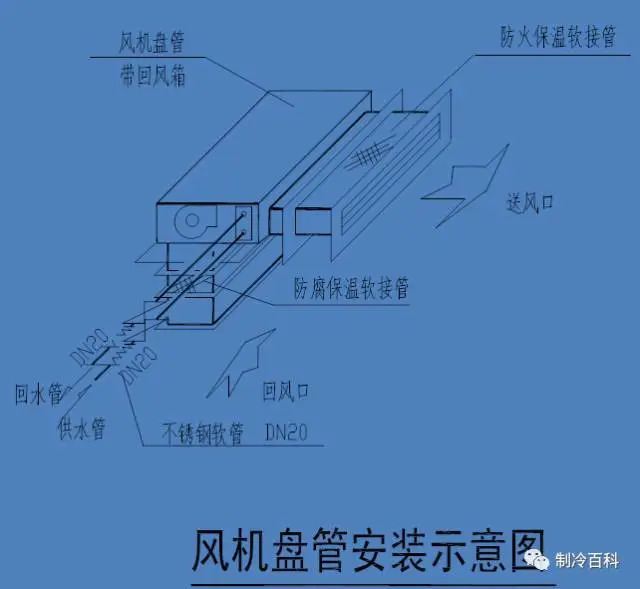

四、风管及附属接驳施工要求

送风风管、回风箱体、末端风口与风机盘管机体衔接位置，需做密封加固处理，接缝密实无漏风、连接结构稳固；机组送风端加装风管软接，隔绝机组运行震动传导至风管。机组安装微调阶段，可小幅调整倾角，保证凝结水排水坡度合规，排水通畅无积水。

配套现场安装图示

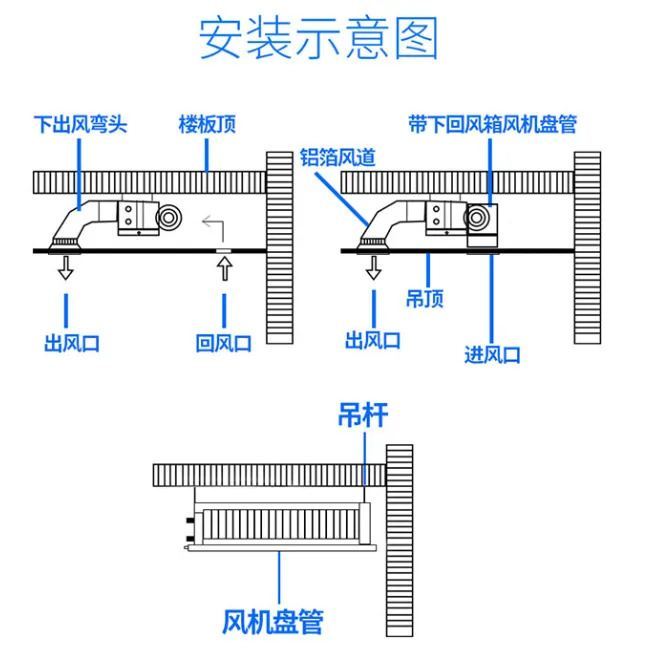

卧式风机盘管吊杆与楼板锚固安装节点

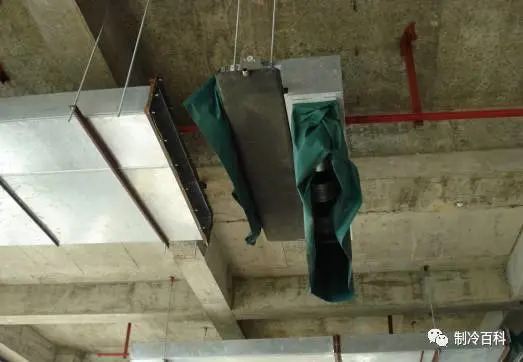

无回风箱式风机盘管现场安装实景

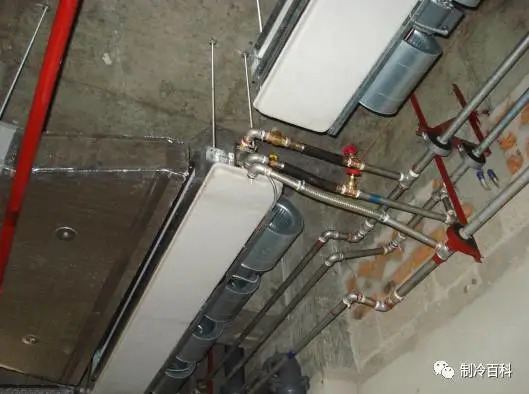

自带回风箱式风机盘管现场安装实景
