TH2840A阻抗测试仪原理：交流电桥法及阻抗匹配测量探讨

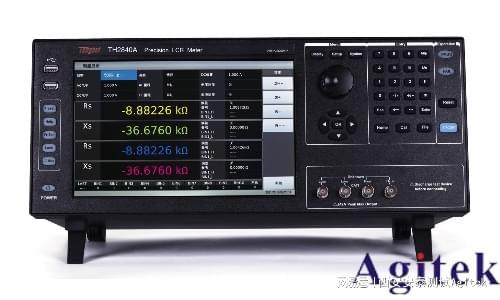

在现代电子测量领域，阻抗匹配是确保电路性能与信号完整性的核心环节。作为高精度LCR测试仪的代表，TH2840A凭借其先进的交流电桥法原理，广泛应用于各类元件的阻抗分析与匹配测试中。本文将围绕其在阻抗匹配测量中的方法展开探讨，从理论建模、误差控制到硬件优化，系统阐述其技术实现路径。

一、理论建模与误差溯源

TH2840A采用交流电桥法，通过比较被测电容（Cx）与标准电容（Cs）之间的电压相位差φ，实现电容值的精确计算，公式为：

$C_x = Cs × \tan\phi$

然而，在实际阻抗匹配测量中，寄生参数如寄生电感$L_x$、寄生电阻$R_x$以及测试线缆的分布参数会引入附加阻抗，导致测量偏差。主要误差来源包括：

热噪声与量化误差：在小电容测量时尤为显著，误差贡献率达15%-30%；

接触电阻与引线电感：测试夹具不良或线缆过长会显著影响高频测量精度；

温度漂移：环境温度变化引起仪器内部参数漂移，影响长期稳定性；

电磁干扰：工频、射频及静电干扰降低信噪比，影响测量可靠性。

二、硬件系统优化策略

为提升阻抗匹配测量的准确性，需从硬件层面实施系统优化：

1. 高精度测试夹具选型

推荐使用四端对开尔文（4TOS）测试夹具，通过分离电流激励与电压检测路径，有效消除寄生电阻影响，将接触电阻降至0.1mΩ以下。在高频场景（>1MHz）下，采用SMD专用夹具（寄生电感

2. 信号源与检测模块升级

采用高稳定性的直接数字合成（DDS）信号源，频率分辨率可达0.01Hz，频率稳定性优于0.001%，确保激励信号的精准可控。集成24位ΔΣ型ADC，动态范围达120dB，显著提升对微弱信号的检测能力，适用于10pF级小电容测量。可编程电流源（50μA–100mA）支持激励强度自适应调节，适应不同阻抗范围的匹配测试。

3. 屏蔽与接地系统重构

构建双层屏蔽结构（内层铜箔+外层穆金属），电磁屏蔽效能提升至80dB以上，有效抑制外部电磁干扰。同时，优化接地路径，减少地环路噪声，提升系统共模抑制能力。

三、应用展望

综上所述，TH2840A通过理论建模与硬件优化的协同，实现了高精度阻抗匹配测量。未来可进一步融合智能算法进行实时误差补偿，并拓展至高频、微型化元件的自动化测试场景，持续提升电子测量的精度与效率。
