10kV电缆耐压试验怎么选？串联谐振设备分两种

武电电力技术研究院鲁工为您讲解：10kv高压电缆交流耐压试验装置

根据试品性质不同，串联谐振耐压设备也可分为不同类型，具体如下：

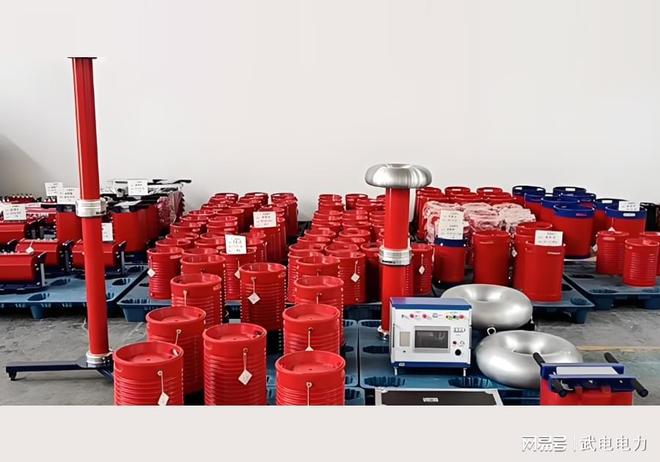

1）对于XLPE交联高压电缆、GIS的交流耐压，IEC标准规定可采用非工频耐压，频率范围可选择在20Hz～300Hz，国内也有相关的试验标准，一般频率范围为30Hz～300Hz之间。因此，对于这些设备的交流耐压试验，可采用变频串联谐振试验设备。变频串联谐振试验设备一般由以下几个主要部分组成：变频电源（用以产生试验所需的非工频电源），激励变压器，电抗器（分为固定式和可调式），电容分压器（用来测试试验电压）。根据调谐的方式，又可分为调频、调感以及调频调感型。

2）对于发电机定子的交流耐压，因发电机定子线棒的绝缘介质较为薄弱，进行交流耐压时如采用过高的频率，极易因高频造成的极化、发热损坏线棒的绝缘；如采用低频进行试验，则不能真实的反映定子的正常工作状态，得不到好的试验效果。故此，对于发电机定子的耐压试验，一般采用工频进行。相关标准对于工频的定义，一般为45Hz～55Hz。工频串联谐振耐压设备的调谐方式，理论上分为调感和调容两种。调感式通常采用调节电抗器铁心气隙的方式，可以连续平滑的调节感抗值，操作比较方便；调容式不仅需要笨重的电容，并且电容不能连续的调节，所以不太适合现场操作。因此，一般都采用调节电感的方式进行调谐，故又称为工频串联调感谐振。

验方案概况：

现场为新建110kV变电站工程，110kV部分采用SF6封闭式组合电器（以下简称GIS）设备。110kV进线2个间隔、出线3个间隔、分段2个间隔、母线3段为一体的GIS，电气接线选择两线三变扩大外桥接线方式，GIS属于SF6气体绝缘金属封闭开关设备。
