用Arduino Ethernet远程控制LED灯亮灭教程

一、目标

Arduino通过Ethernet W5100连接贝壳物联服务，实现远程控制LED灯亮灭，并将结果反馈至控制界面。

二、硬件

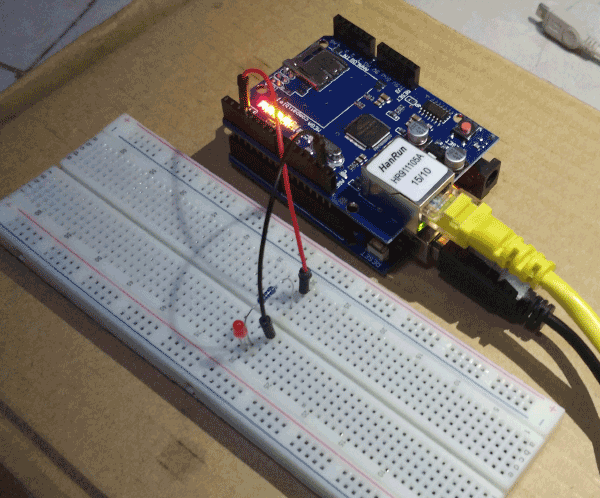

三、接线1、总览

2、接线说明

Arduino UNO R3与Ethernet W5100上下按针脚对应插连。

W5100的网线插在路由器上。

LED灯接线对照表：

LED灯

电阻

Arduino uno R3

正极

10K

pin4

负极

GND

四、代码下载及使用

本站所有公开代码托管于GitHub，方便大家使用和共同参与完善，地址：https://github.com/bigiot?tab=repositories

进入以上链接，依次点击 bigiotArduino -> Download ZIP下载。

下载代码后解压得到如下文件：

/
  examples/
  libraries/
  README.md
  ...

1、将libraries/aJson文件夹全部复制到Arduino IDE的库文件夹内。

Windows系统通常位于： C:\Program Files (x86)\Arduino\libraries

Linux通常位于：/usr/share/arduino/libraries

2、用Arduino IDE打开

examples/W5100/kaiguan/kaiguan.ino

修改其中的DEVICEID、APIKEY两个参数，将代码上传至Arduino开发板。

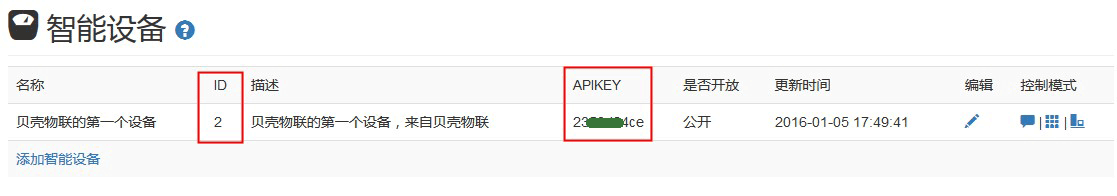

设备ID（DEVICEID）、设备密码（APIKEY）在会员中心查看得到，如果你尚未注册添加设备，请参考：

快速注册并添加设备及接口

六、操作验证

完成以上操作，即可是设备与贝壳物联平台连接，并进行控制。

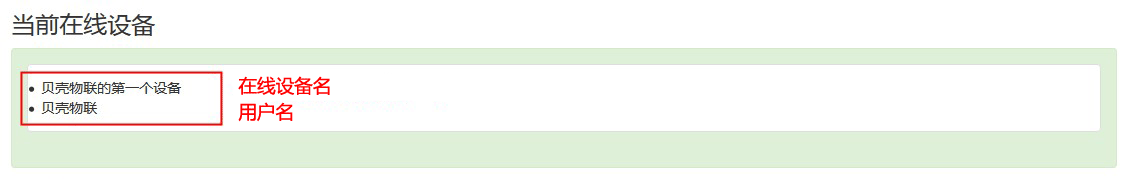

登录 -> 会员中心 -> 设备对话

即可看到在线设备。

发送命令：

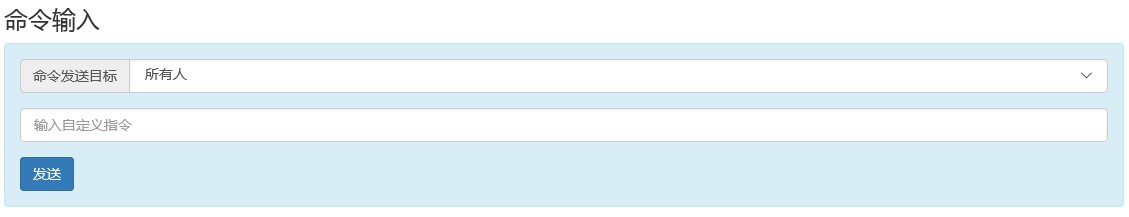

在命令发送目标栏选择设备名，在命令输入框输入

play

点击发送，即可看到LED灯亮。

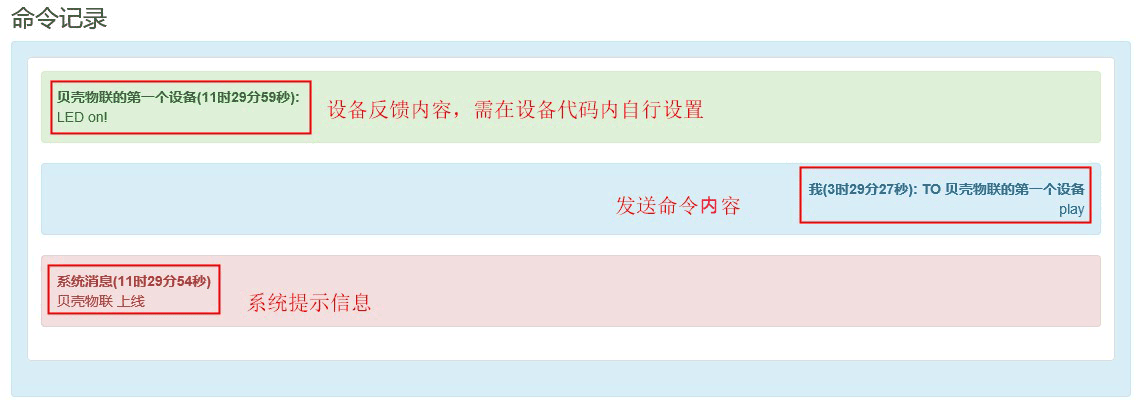

此时，命令回记录栏会出现以下代码：

看到以上命令显示和LED灯亮说明你已大功告成。

尝试输入

stop

命令，查看命令记录内容变化。

七、自我发现

1、试试设备遥控功能，在会员中心->设备遥控；

2、在公开设备中找到自己的设备进命令控制，和遥控；

3、完善你的设备信息和设备说明，让更多人了解你的创意。

==========================================

如有疑问请到话题讨论区进行讨论。
