光伏并网设计：10kV接入方案与容量范围

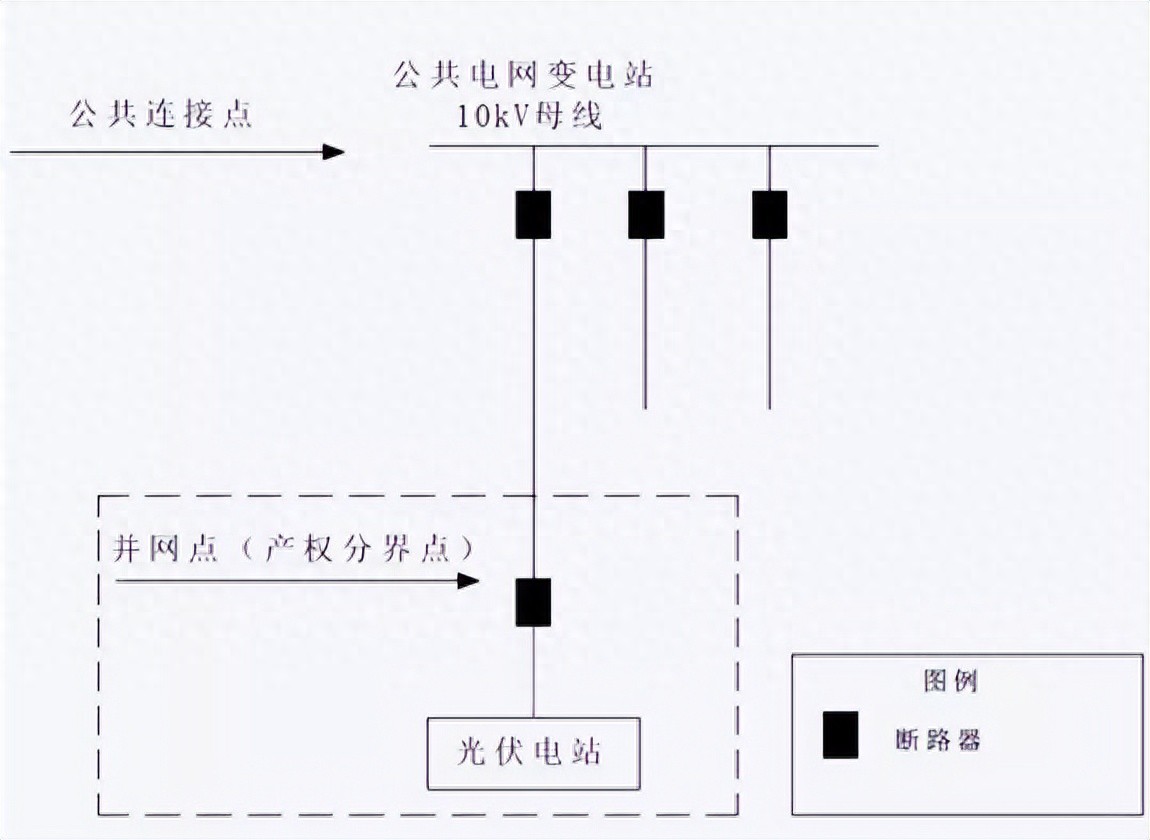

方案1. 10kV 接入公共电网变电站方案典型设计（XGF10-T-1）

本方案为国家电网公司分布式光伏发电接入系统典型设计方案，方案号为XGF10-T-1。

本方案采用1 回线路将分布式光伏接入公共电网变电站10kV 母线，接入容量在1MW～6MW 之间。

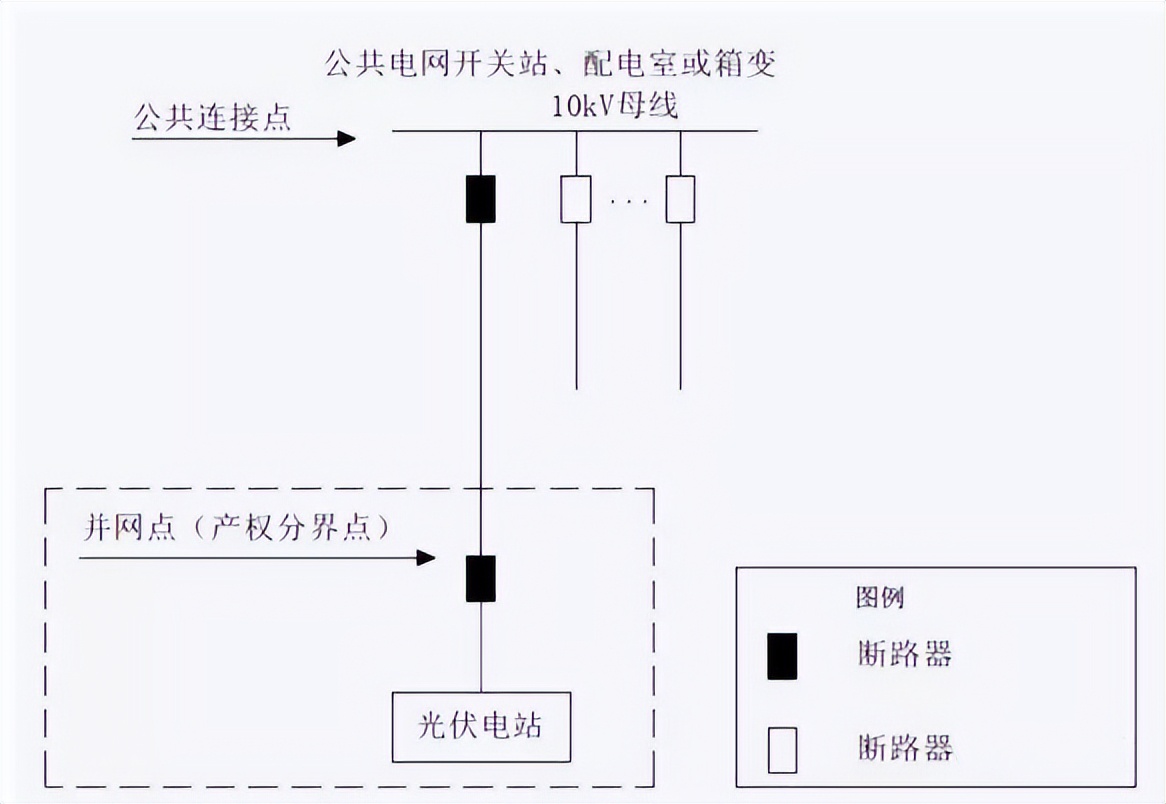

方案2 .10kV 接入公共电网开关站、环网室（箱）、配电室或箱变方案典型设计（XGF10-T-2）

本方案为国家电网公司分布式光伏发电接入系统典型设计方案，方案号为XGF10-T-2。

本方案采用1 回线路将分布式光伏接入公共电网开关站、环网室（箱）、配电室或箱变10kV 母线，接入容量在400kW～6MW 之间。

方案3.10kV T 接公共电网线路方案典型设计（XGF10-T-3）

本方案为国家电网公司分布式光伏发电接入系统典型设计方案，方案号为XGF10-T-3。

本方案采用1 回线路将分布式光伏接入公共电网10kV 线路，接入容量在400kW～2MW 之间。

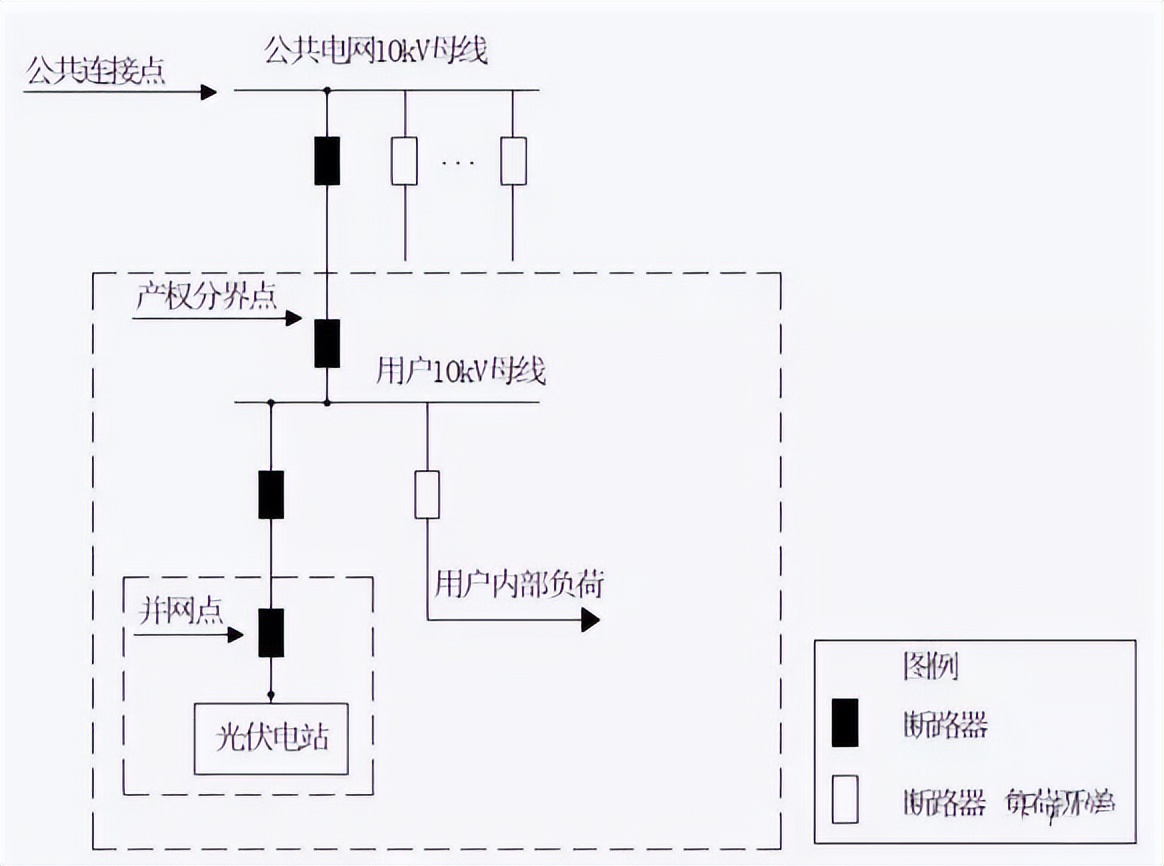

方案4.10kV 接入用户开关站、环网室（箱）、配电室或箱变方案典型设计（XGF10-Z-1）

本方案为国家电网公司分布式光伏发电接入系统典型设计方案，方案号为XGF10-Z-1。

本方案采用1 回线路将分布式光伏接入用户开关站、环网室（箱）、配电室或箱变，接入容量在400kW～6MW 之间。

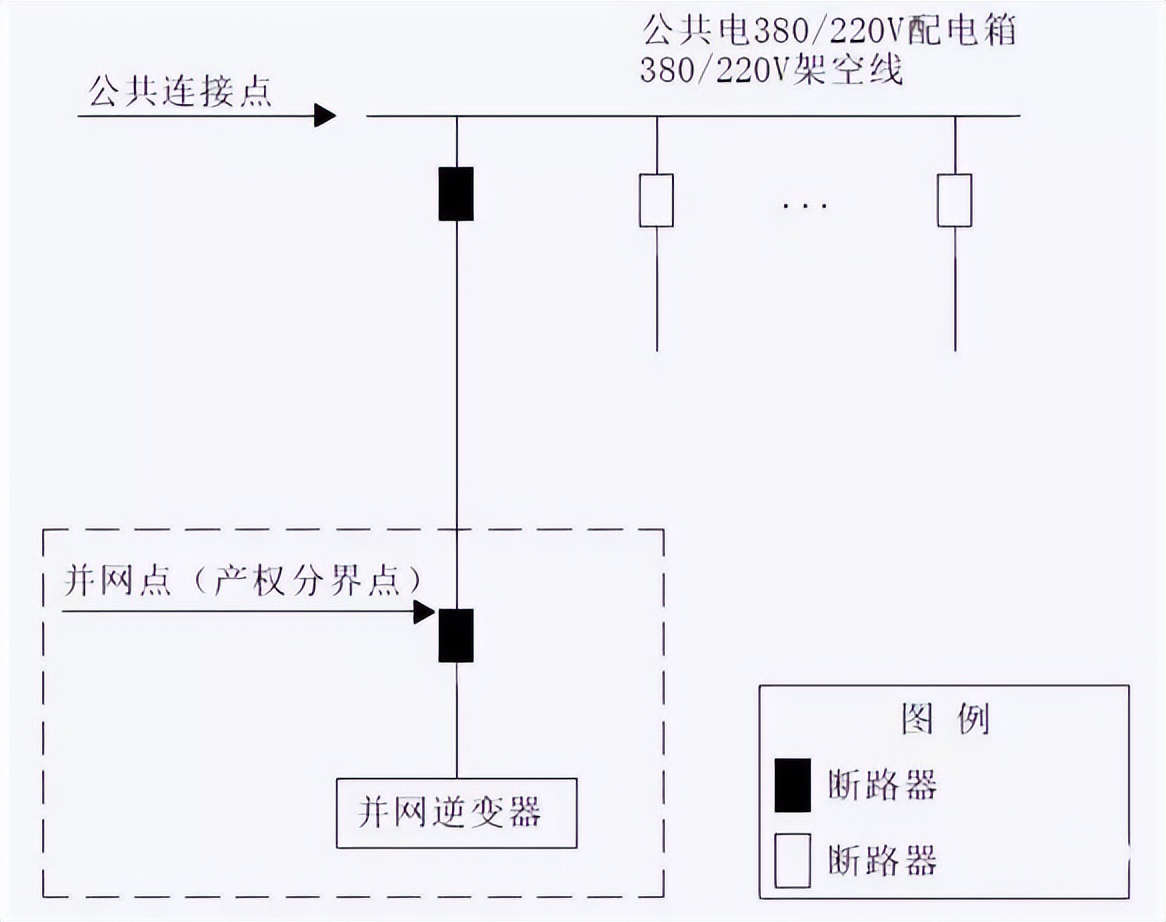

方案5.380V 接入公共电网配电箱/线路方案典型设计（XGF380-T-1）

本方案为国家电网公司分布式光伏接入系统典型设计方案，方案号为XGF380-T-1。

本方案采用1 回线路将分布式光伏接入公共电网配电箱或直接T接于线路，建议接入容量为不大于100kW，8kW 及以下可单相接入。

方案6.380V 接入公共电网配电室、箱变或柱上变压器低压母线方案典型设计（XGF380-T-2）

本方案为国家电网公司分布式光伏接入系统典型设计方案，方案号为XGF380-T-2。

本方案采用1 回线路将分布式光伏接入公共电网配电室、箱变或柱上变压器低压母线，接入容量在20kW～400kW 之间。

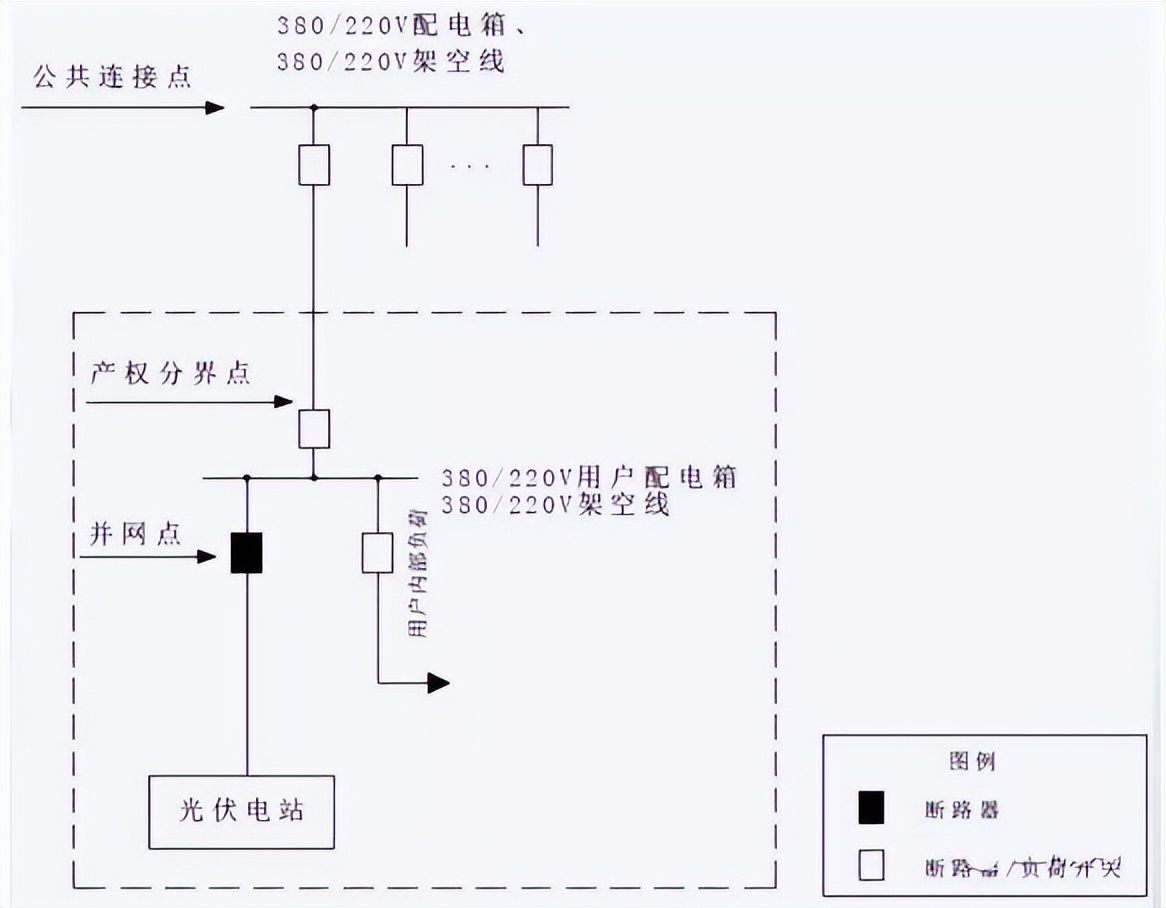

方案7.380V 接入用户配电箱/线路方案典型设计（XGF380-Z-1）

本方案为国家电网公司分布式光伏发电接入系统典型设计方案，方案号为XGF380-Z-1。

本方案采用1 回线路将分布式光伏接入用户配电箱或线路，建议接入容量为不大于400kW，8kW 及以下可单相接入。

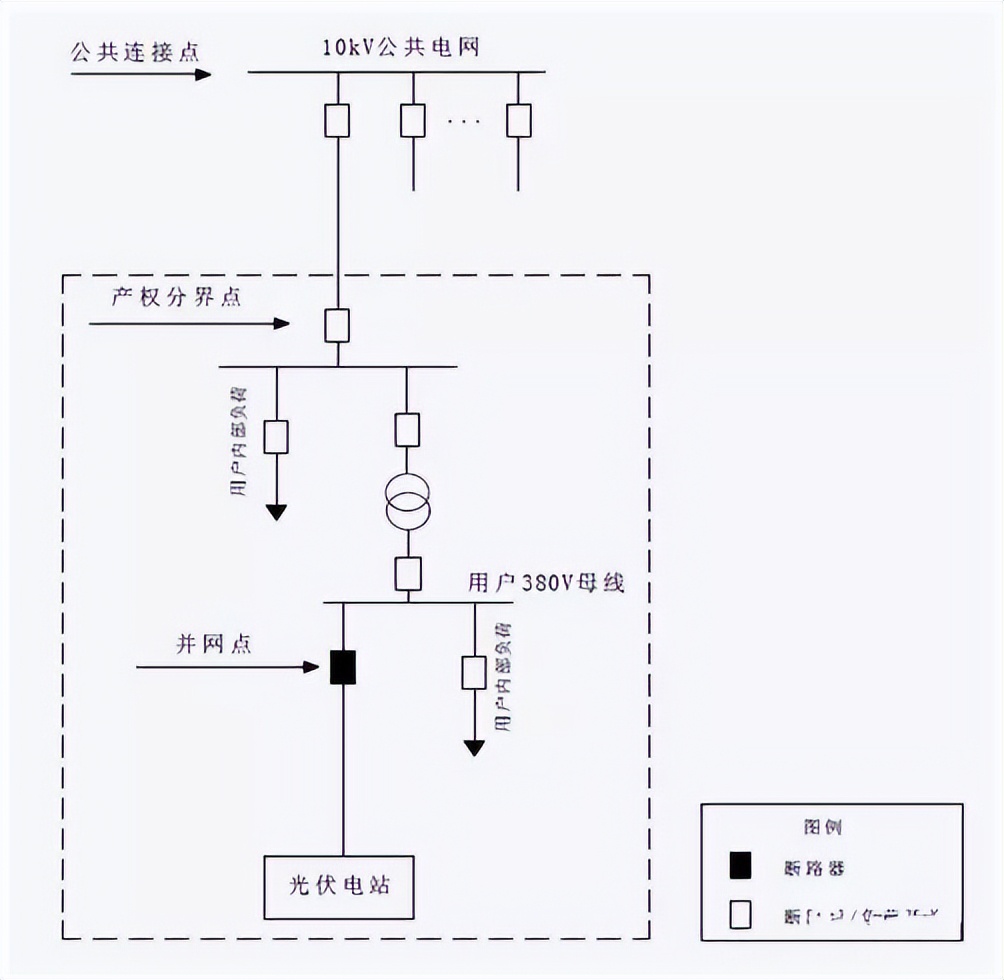

方案8.380V 接入用户配电室、箱变或柱上变压器低压母线方案典型设计（XGF380-Z-2）

本方案为国家电网公司分布式光伏发电接入系统典型设计方案，方案号为XGF380-Z-2。

本方案采用1 回线路将分布式光伏接入380V 用户配电室、箱变或柱上变压器低压母线，建议接入容量在20kW～400kW 之间。
