热网加热器靠内部芯线发热，护套传热防腐蚀

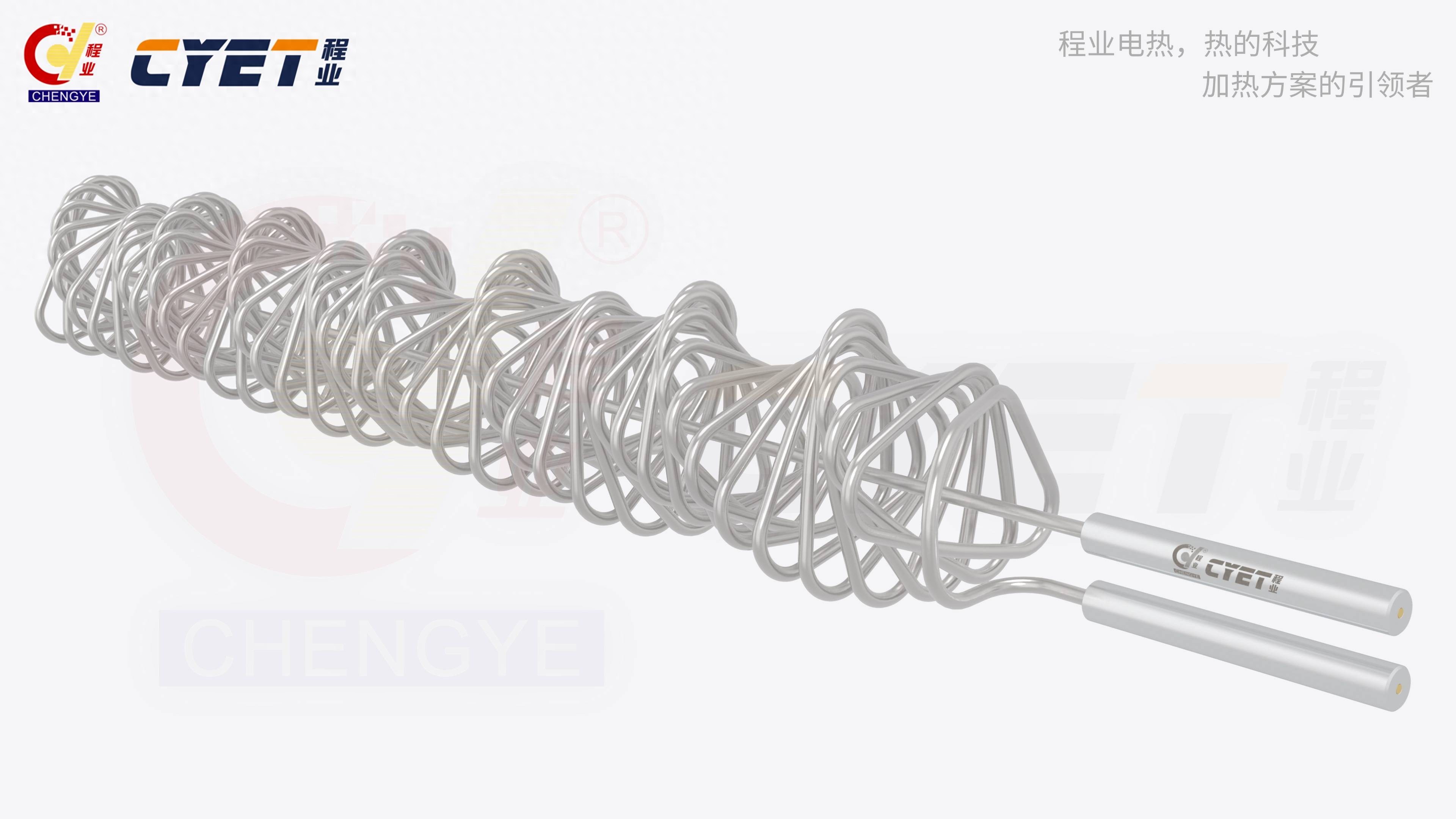

程业电热科技铠装加热丝，工业上常称矿物绝缘加热元件（MI Heater），是将电阻发热芯、高温无机绝缘层与金属护套通过精密拉制封装成一体的刚性或柔性电热元件。其 “芯 - 绝缘 - 护套” 同轴结构，使其在高温、腐蚀、振动、防爆等严苛工况下具备不可替代的可靠性，广泛应用于工业加热、温度伴热与精密热处理领域。
一、核心定义与分类
1. 本质
以焦耳 - 楞次定律（Q=I²Rt）为基础，将电能高效转化为热能，通过致密无机绝缘与金属护套实现电气隔离、机械防护与高效热传导的一体化元件。
2. 常见形态
•铠装加热棒：定长刚性元件，直径 Typ 3–20 mm，用于模具、管道、设备腔体直接加热。
•MI 加热电缆：连续柔性电缆，直径 Typ 1.0–6.0 mm，可弯曲，适用于管线伴热、罐体保温与异形表面敷设。

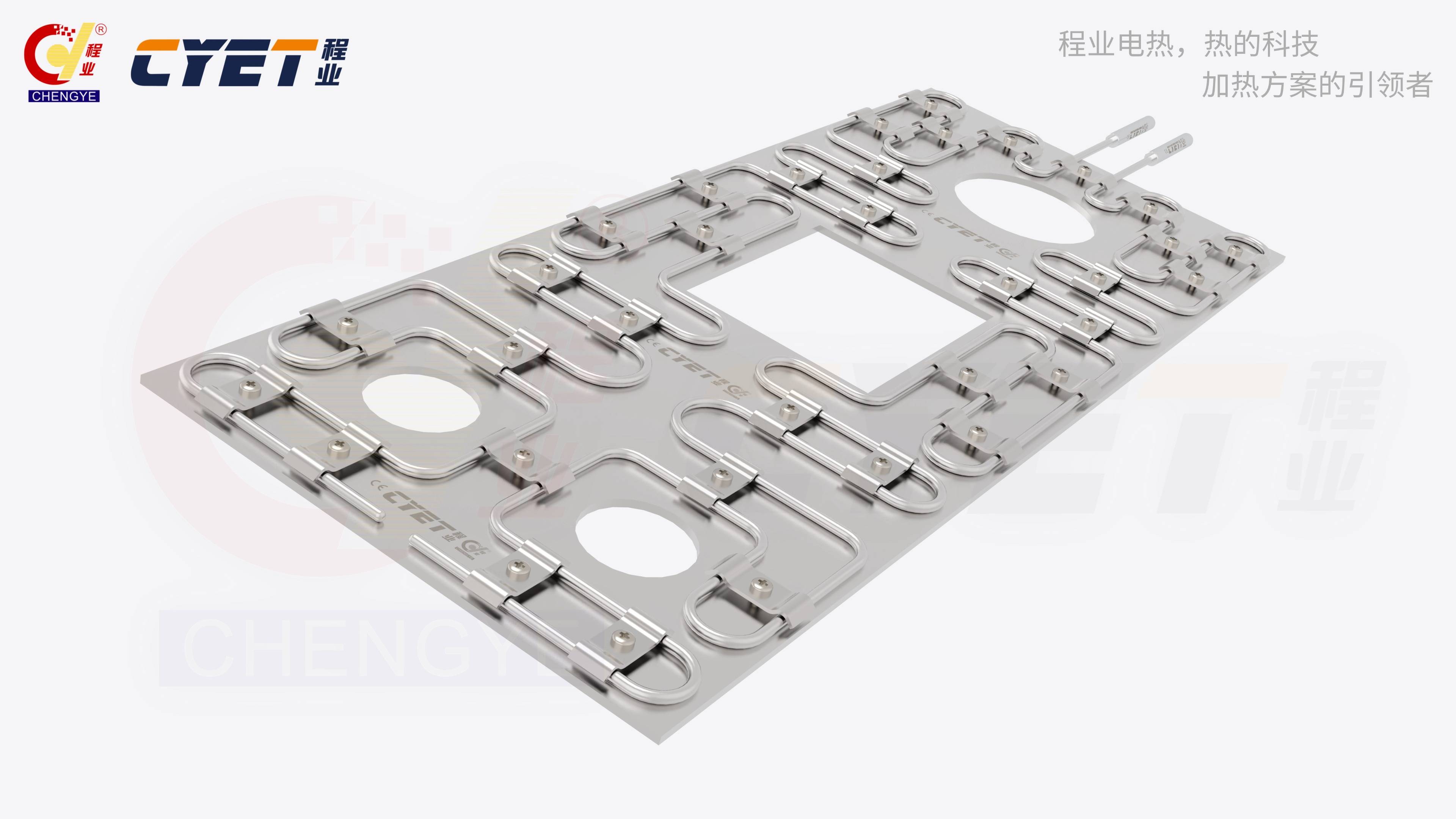

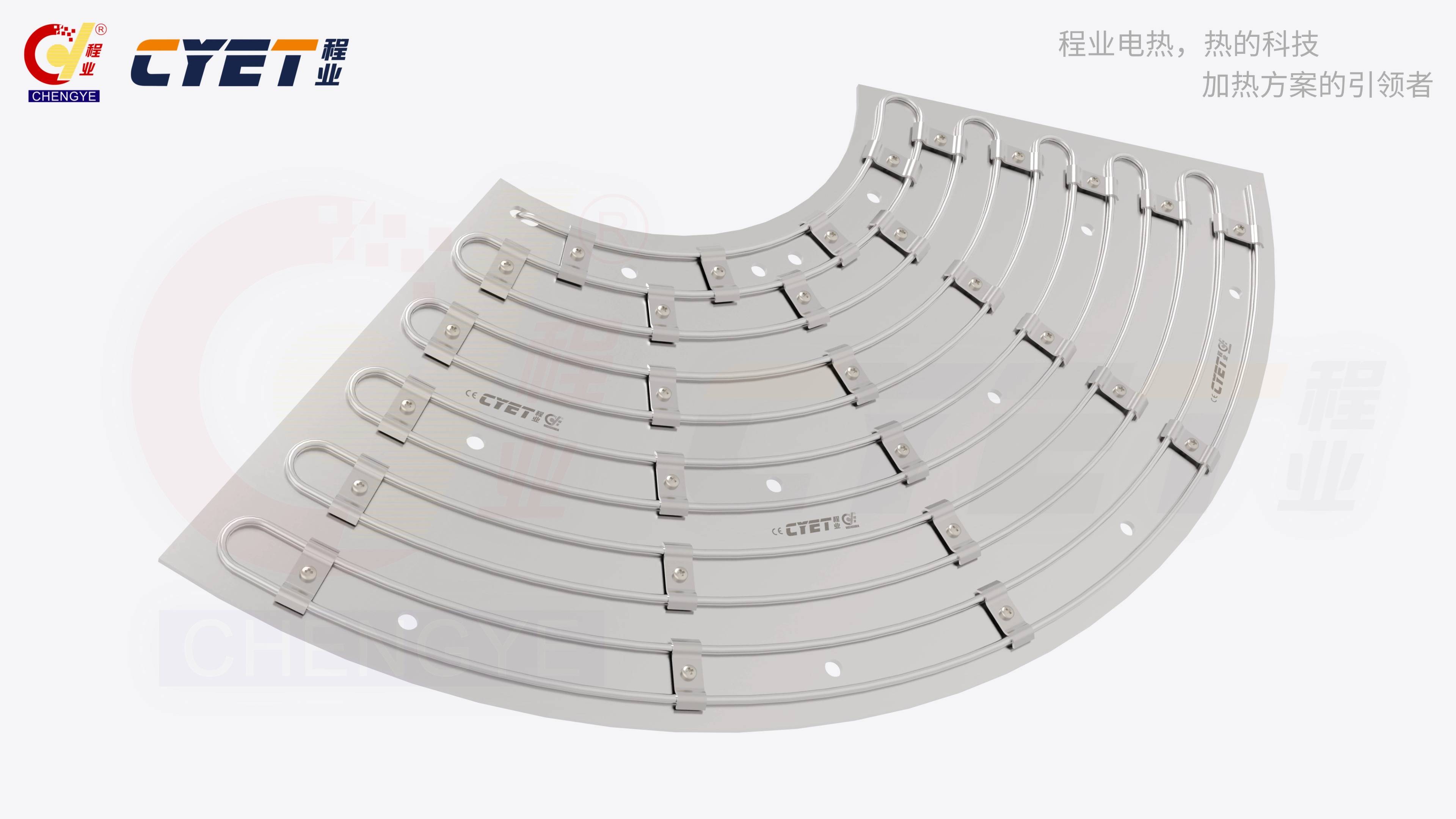

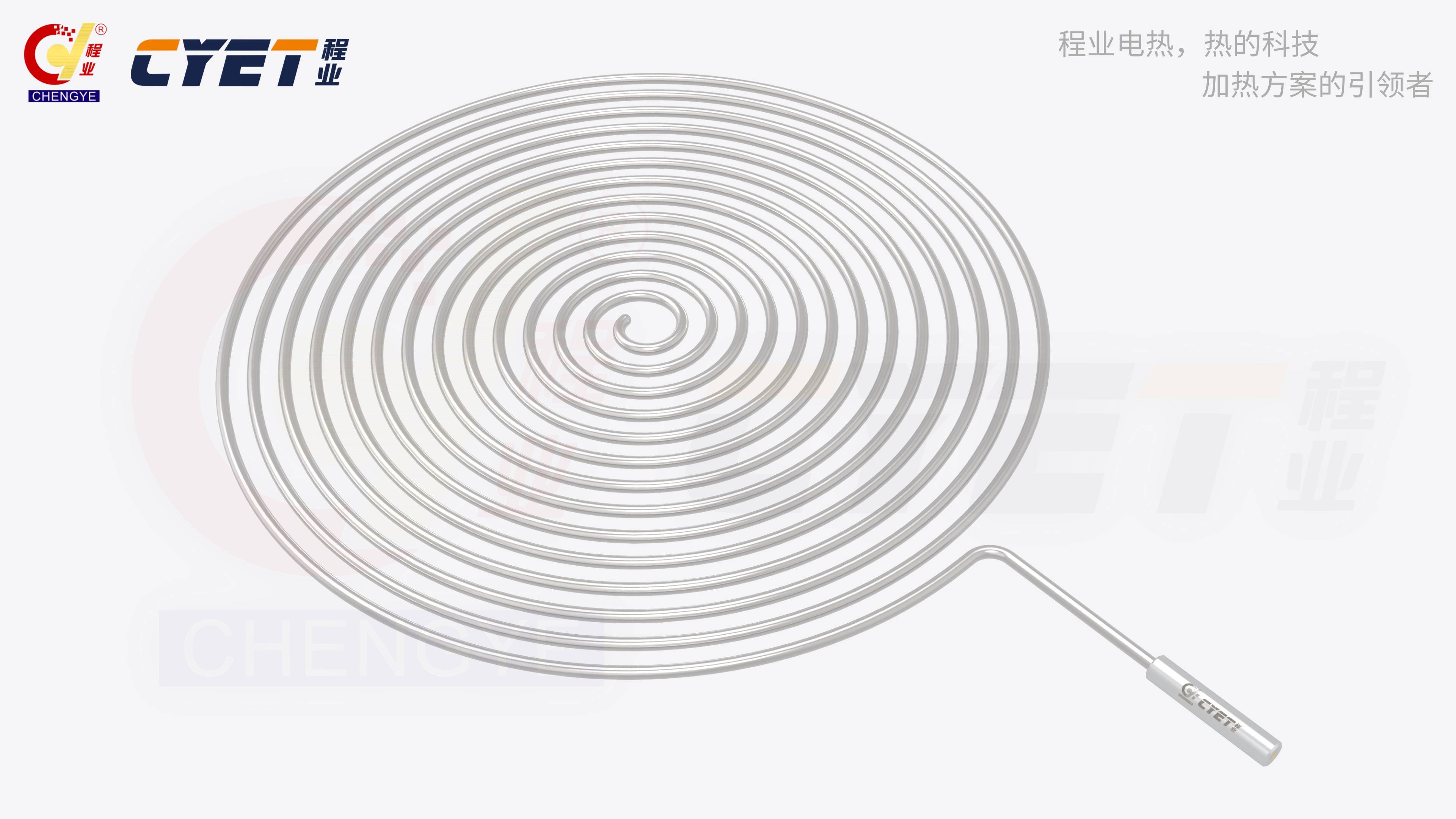

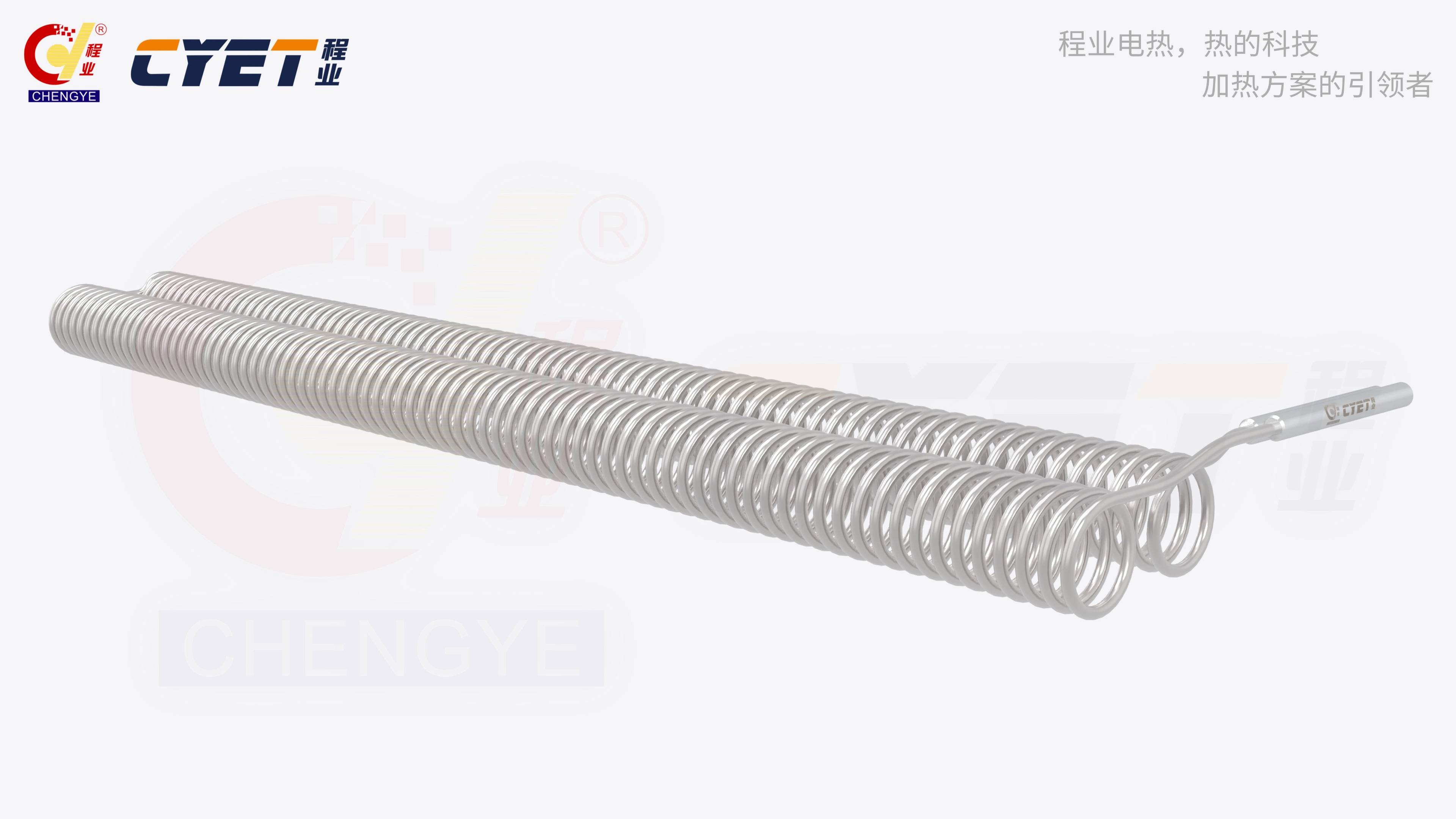

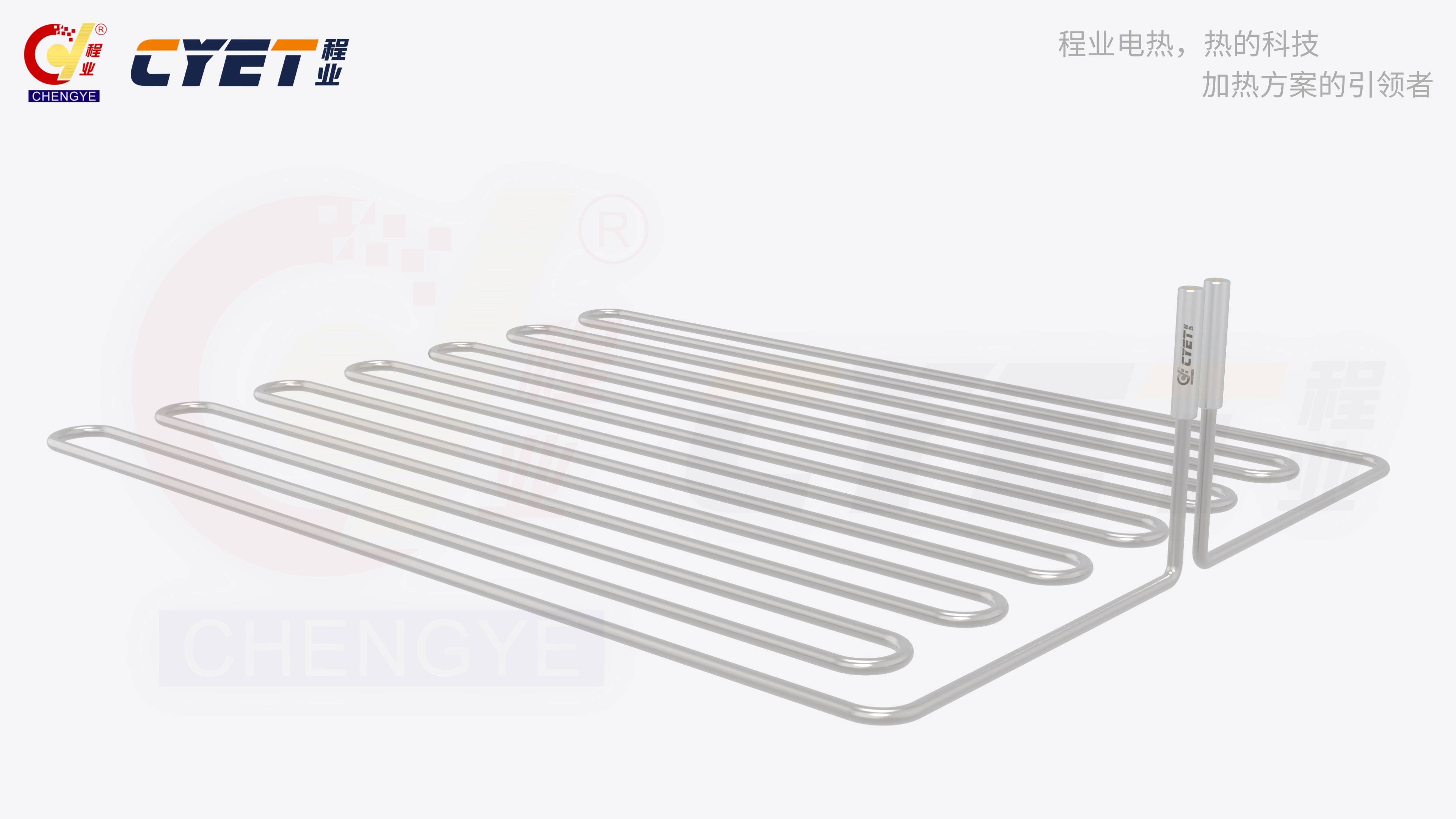

•精密成型件：按需求弯制成环形、螺旋形或定制形状，用于半导体晶圆台、医疗设备等高精度场景。
二、结构与材料体系（由内至外）
1. 发热芯线（热源核心）
主流材料：
•Cr20Ni80（镍铬）：≤1000℃，抗氧化、寿命长，适合中高温连续工况。
•FeCr25Al5（铁铬铝）：≤1200℃，电阻率更高，性价比优，适合更高温短时工况。
•特种合金：MoSi₂、钨合金等，用于 1200–1800℃极端高温场景。
结构形式：单丝、多丝绞合或绕丝，决定电阻值、功率密度与发热均匀性。
2. 无机绝缘层（性能关键）
核心材料：高纯度氧化镁（MgO），压实陶瓷态，兼具高绝缘（耐压≥2000V）与高热导（30–35 W/(m・K)），高温下绝缘稳定。 辅助材料：氧化铝（Al₂O₃）、氧化锆（ZrO₂）等，用于更高温或特殊绝缘需求。 工艺要求：经冷拉拔 + 高温烧结致密化，确保无孔隙，防止芯线与护套短路、湿气侵入。

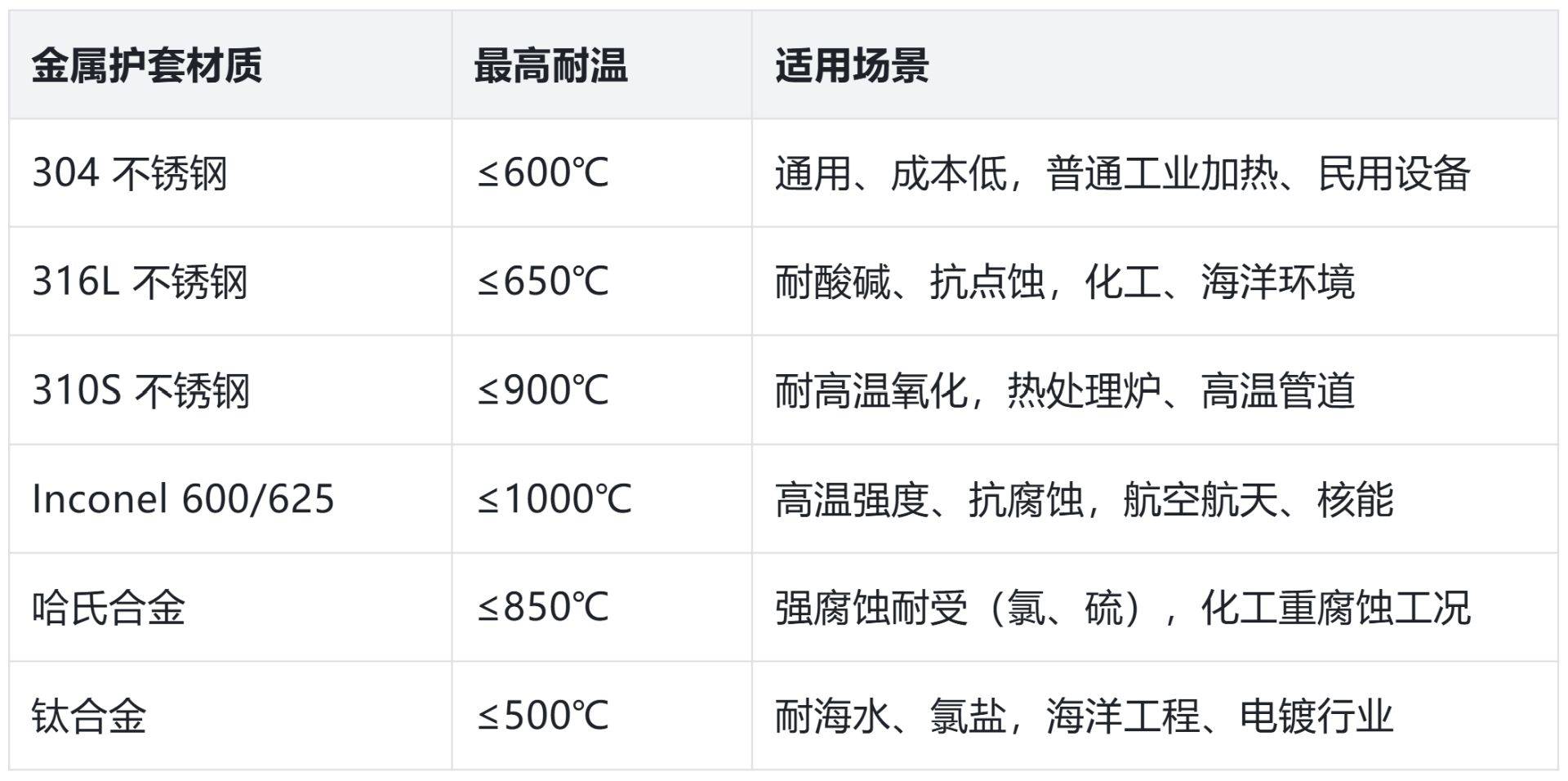

3. 金属护套（铠装防护）
4. 冷端与密封（可靠性保障）
冷端：两端引出电源线的非发热段，采用绝缘封装，防止高温传导至接线端子。 密封工艺：激光焊接 / 氩弧焊为主，部分场景用活性金属钎焊；确保无缝密封，阻止湿气、介质侵入。
三、工作原理与热传导机制
•生热：电流通过发热芯线，因电阻产生焦耳热，功率 P=U²/R 或 P=I²R。
•传导：热量经致密 MgO 绝缘层径向高效传递至金属护套，热阻小，响应快。
•换热：护套外表面通过传导、对流或辐射将热量传递给被加热介质。
关键特性：径向热传导远快于轴向，可实现局部高温集中与表面均匀散热。
四、核心性能指标与工业标准
1. 关键参数
•功率密度：5–50 W/m（伴热）、50–500 W/m（加热棒）。
•耐温范围：连续工作温度 300–1200℃，断电极限可达 1200–1800℃。
•电气性能：绝缘电阻≥100 MΩ（常态）、≥10 MΩ（高温）；耐压≥2000 V AC/1 min。
•机械性能：可弯曲，最小弯曲半径 Typ 6× 元件直径；耐振动、抗冲击。
2. 执行标准
•国际：IEC 60204、ASTM、IECEx。
•国内：GB/T 23734、GB 3836。
五、独特优势与局限性
优势
•极致可靠性：全无机材料，无老化问题，寿命可达数十年。
•环境适应性强：防水、防火、防爆、防辐射，耐受 - 60℃至 850℃极端温差。
•精准控温：热响应快（秒级），表面温度均匀，适合精密热处理。
•灵活定制：可按长度、功率、形状、护套材料定制。
局限性
•成本较高：精密拉制与焊接工艺导致初期投入高于传统加热元件。
•刚性限制：大直径加热棒弯曲性差，柔性电缆也有最小弯曲半径要求。
•绝缘防潮：MgO 易吸潮，安装后需烘干，长期潮湿环境需外加保护套。
六、典型应用场景
•石油化工：管道伴热、储罐保温、反应器加热。
•半导体与光伏：晶圆加热盘、扩散炉、退火炉。
•航空航天与核能：发动机部件加热、核反应堆辅助加热。
•工业制造：模具加热（注塑、压铸）、热处理炉、焊接预热。
•新能源：氢能储运（液氢气化加热）、光伏电池片生产。
•基础设施：道岔融雪、建筑屋面融冰。
七、选型与安装关键要点
选型指南
•明确工况：温度、介质、环境（防爆 / 真空 / 潮湿）、安装空间。
•匹配材料：高温选 FeCrAl+310S/Inconel；腐蚀选 316L / 哈氏合金；普通工况选 NiCr+304。
•功率设计：按热损失计算，避免功率密度过高导致过热。
•防爆等级：易燃易爆场景需选 IECEx/GB 3836 认证产品。
安装与维护
•安装：柔性电缆紧贴被加热表面，加热棒确保良好热接触，避免空烧。
•防潮：储存与安装时防止受潮，安装后需烘干。
•接线：冷端与电源线可靠连接，接地良好。
•维护：定期检查绝缘电阻与密封完整性，无需频繁更换。
八、发展趋势
•材料创新：更高温、高导热绝缘材料与新型合金。
•智能化集成：与温度传感器一体化设计，实现自监控与闭环控温。
•工艺优化：精密拉制与焊接升级，降低成本，提升一致性。
•绿色节能：优化结构，提升热效率（已达 92% 以上）。
